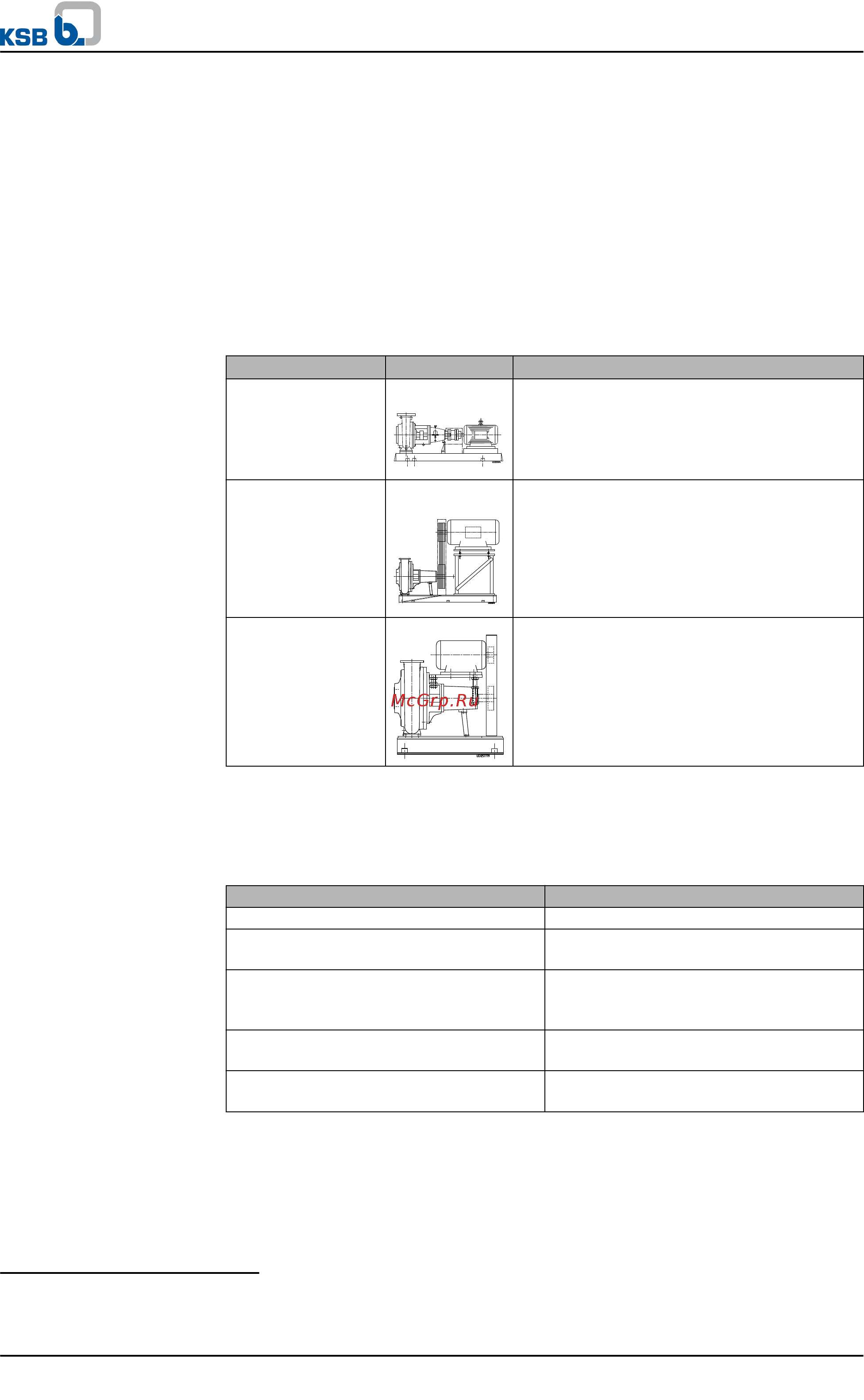

4 Описание насоса/насосного агрегата
4.1 Общее описание
Насос для перекачивания предварительно очищенных сточных вод, грязной воды,
густой массы любого типа (без образующих волокна примесей) и суспензий до 5%
сухого остатка.
Область применения: химическая и технологическая промышленность, целлюлозно-
бумажная промышленность, сахарная промышленность, пищевая промышленность
и производство напитков, установки для обессеривания дымовых газов и
обогащения угля, технология очистки сточных вод
Таблица 6: Типы установки KWP
Тип установки
3)
Рисунок Описание
Эскиз 3 Насосный агрегат с непосредственно
присоединенным двигателем
Рисунок 3Z
Насосный агрегат с ременным приводом
Кронштейн опоры двигателя, расположенный
перед насосом
Рисунок 4H Насосный агрегат с ременным приводом
Кронштейн опоры двигателя, расположенный
на насосе
4.2 Наименование
Пример:
KWP K A 100 - 250
Таблица 7: Расшифровка наименования
Сокращение Значение
KWP Типоряд
K Форма рабочего колеса, например, K =
канальное колесо
A Дополнительное обозначение, например,
А = торцевое уплотнение с конической
уплотнительной камерой
100 номинальный диаметр напорного
патрубка [мм]
250 номинальный диаметр рабочего колеса
[мм]
3)
согл
асно ZN 482
4 Описание насоса/насосного агрегата
KWP
17 из 88
