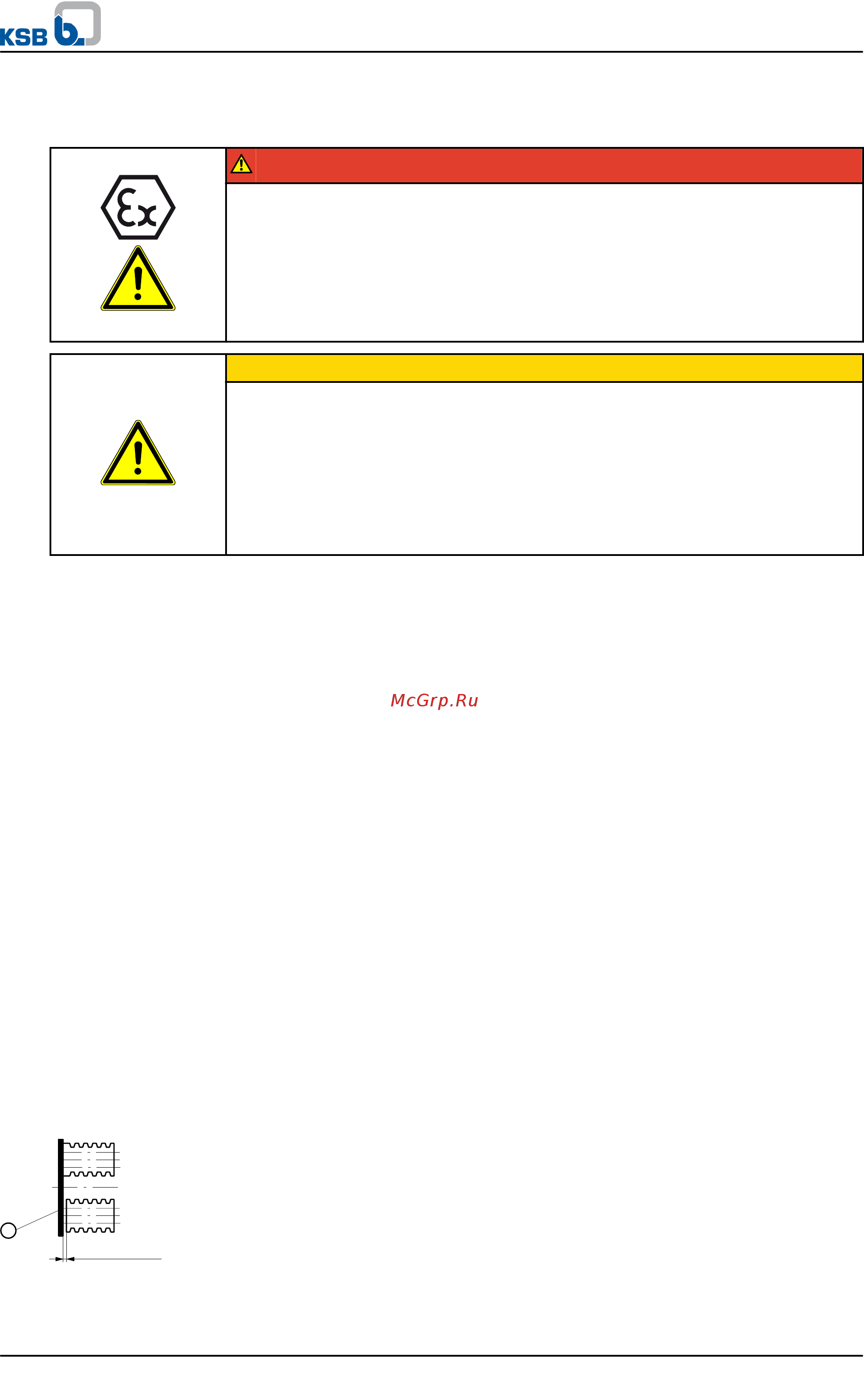

5.6.2 Проверка ременного привода
Указания по безопасности
ОПАСНОСТЬ
Электростатический заряд
Опасность взрыва!
Повреждение насосного агрегата!
▷
Подсоединить проводник выравнивания потенциалов к соответствующему
заземляющему выводу.
▷ При наличии ременного привода использовать ремни из электропроводящего
материала.
ВНИМАНИЕ
Ненадлежащим образом проверенное и отцентрованное соединение с двигателем
Повышенный износ, недостаточная передача мощности, сильный шум при работе!
▷
Использовать только чистые ременные шкивы без износа.
▷ Выровнять по одной оси конец вала насоса/двигателя и ременные шкивы.
▷ Для многоканавочных приводов: Использовать клиновые ремни одинаковой
длины.
▷ Правильно натягивать клиновой ремень.
5.6.2.1 Проверка ременных шкивов и клиновых ремней
✓ Соблюдать указания в (⇨ Глава 5.6.2 Страница 33) .
1.
Снять кожух ремня.
2. Проверить следующие свойства ременных шкивов и клинового ремня:
- ременные шкивы не имеют задиров, следов ржавчины и грязи
- клиновой ремень не изношен.
- мнококанавочный привод: Все клиновые ремни имеют одинаковую длину.
3. Заменить ременные шкивы с задирами и ржавчиной.
4. Очистить загрязненные ременные шкивы.
5. При замене клиновых ремней всегда заменять весь комплект ремней
полностью.
5.6.2.2 Проверка центровки вала насоса и двигателя
✓ Осуществляются шаги и соблюдаются указания (⇨ Глава 5.6.2 Страница 33)с (⇨
Глава 5.6.2.1 Страница 33)по .
1. Измерить расстояние между концами валов с помощью линейки в двух местах.
Валы насоса отцентрованы правильно, если расстояния в обоих местах
измерения одинаковы (параллельность осей).
2. Если расстояния не совпадают, выровнять кронштейн опоры двигателя путем
вращения резьбовых штанг 904.23/904.24 таким образом, чтобы расстояние в
обеих точках измерения было одинаково.
5.6.2.3 Проверка регулировки ременных шкивов
✓ Выполнены шаги и соблюдены указания с (⇨ Глава 5.6.2.1 Страница 33) по (⇨
Глава 5.6.2.2 Страница 33).
✓ необходимый инструмент: Шаблон, линейка
1. Положите линейку (1) на оба ременных шкива.
2. Держа линейку (1), поворачивать рукой место измерения.
3. При необходимости откорректировать выставление. (⇨ Глава 7.5.9 Страница
69)
max. 1 mm
1
Рисунок 14: Проверка
ременных шкивов
5 Установка/монтаж
KWP
33 из 88
