KSB KWP K 40-250 [64/88] Из 88
![KSB KWP K 40-250 [64/88] Из 88](/views2/1580617/page64/bg40.png)
2361:124 2361:121
2542:22
2361:123
1 2
3
4

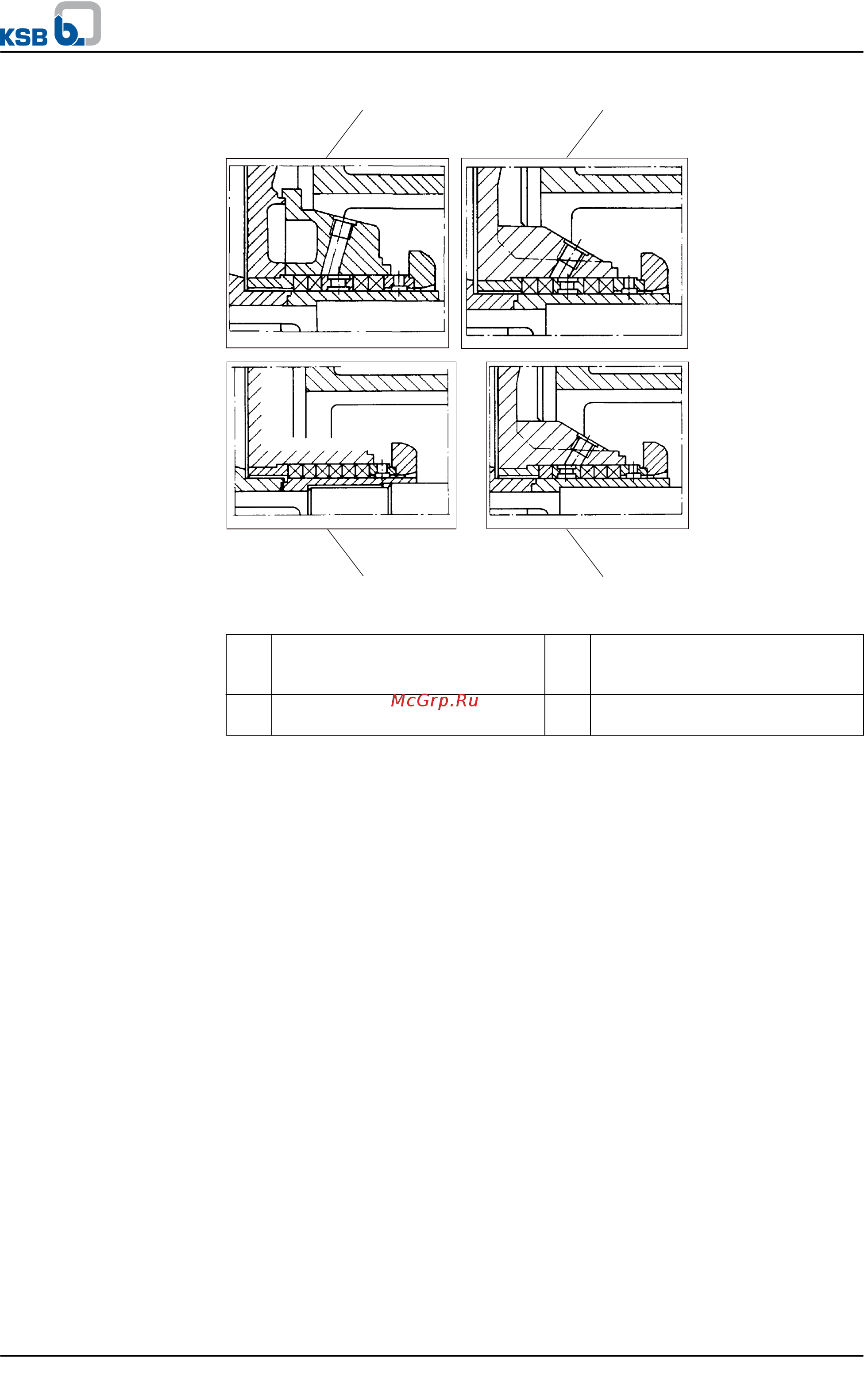

Рисунок 21: Существующие варианты исполнения
1/2 Набивка с подключением
уплотнительной жидкости
(стандарт)
3 Набивка без замыкающего кольца
4 Набивка с подключением
промывочной жидкости
Для набивок из чистого графита: см. дополнительное руководство по эксплуатации.
Обязательно использовать предварительно запрессованные кольца набивки.
✓
Собранный корпус подшипников и детали должны находиться на чистой и
ровной площадке для монтажа.
✓ Все снятые части очистить и проверить на износ.
✓ Поврежденные или изношенные детали заменить оригинальными запчастями.
✓ Уплотняющие поверхности очистить.
✓ Выполнены шаги и соблюдены указания с (⇨ Глава 7.5.1 Страница 58) по (⇨
Глава 7.5.3 Страница 60).
1. Свинтить корпус сальника 451.01 (при наличии) с напорной крышкой 163.
Момент затяжки (⇨ Глава 7.6.1 Страница 70)
2. Запрессовать грундбуксу 456.01 в напорную крышку.
3. Для набивки с подключением для уплотнительной жидкости (см. рисунок
"Существующие варианты исполнения", позиции 1 и 2) дополнительно вставить
запорное кольцо 458.01 в указанную позицию.
4. Первое кольцо набивки вставить так, чтобы поверхность среза находилась
горизонтально.
5. Удерживать кольцо набивки и вставить защитную втулку 524 вала в набивочную
камеру со стороны насоса таким образом, чтобы поверхность со снятой фаской
располагалась по движению.
6. Возвратно-поступательными движениями защитной втулки немного расширить
внутренний диаметр кольца набивки и извлечь защитную втулку 524.
Каждое последующее кольцо набивки устанавливать со смещением ок. 90° по
отношению к предыдущему кольцу. Процесс расширения повторяется.
Если имеется, вставить замыкающее кольцо 458.01 в указанную позицию (см.
Варианты исполнения
Порядок действий
7 Техобслуживание/уход
64 из 88
