✓ Фундамент обладает необходимой прочностью и структурой.
✓
Фундамент подготовлен в соответствии с размерами, указанными на размерной
схеме/монтажном чертеже.
1. Насосный агрегат устанавливается на фундамент и выравнивается с помощью
уровня по валу и напорному патрубку.
Допустимое отклонение положения: 0,2 мм/м.
2. При необходимости уложить подкладные пластины (2) для выравнивания по
высоте.
Подкладные пластины следует всегда размещать слева и справа в
непосредственной близости от фундаментных болтов (4) между опорной плитой/
фундаментной рамой и фундаментом.
При расстоянии между фундаментными болтами более 800 мм в центре
опорной плиты следует уложить дополнительные подкладные пластины (3).
Все подкладные пластины должны ровно прилегать.
3. Закрепить фундаментные болты (4) в предусмотренных отверстиях.
4. Залить фундаментные болты (4) бетоном.
5. После того как бетон схватится, выровнять опорную плиту.
6. Плотно и равномерно затянуть фундаментные болты (4).
7. Залить опорную плиту безусадочным бетоном нормального
гранулометрического состава с водоцементным соотношением (В/Ц) ≤ 0,5.
Текучую консистенцию смеси обеспечивают добавкой пластификатора.
Обязательно выполнить дополнительную обработку бетона в соответствии с
DIN 1045.
УКАЗАНИЕ
Для малошумной работы насосный агрегат (после предварительной консультации
с производителем) можно устанавливать на гасители колебаний.
УКАЗАНИЕ
Между насосом и всасывающим и соответственно напорным трубопроводами
могут быть расположены компенсаторы.
5.3.2 Установка без фундамента
4
1
2
3

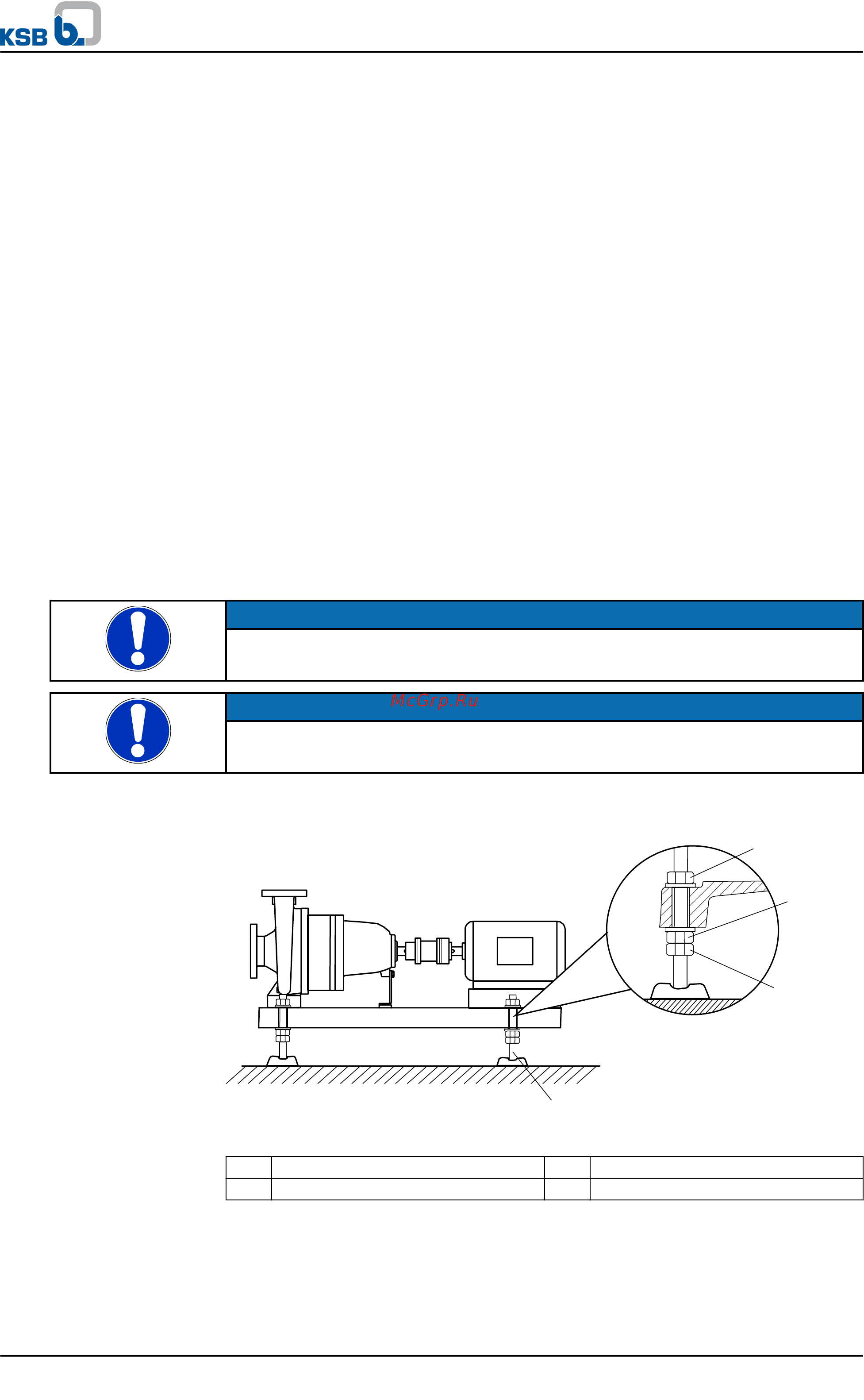

Рисунок 10: Юстировка установочных элементов
1, 3 Контргайка 2 Регулировочная гайка
4 Установочный элемент
✓ Основание обладает необходимой прочностью и структурой.
1. Установить насосный агрегат на установочные элементы (4) и выровнять
уровнем (по валу/напорному патрубку).
5 Установка/монтаж
KWP
25 из 88
