5.6.1 Проверка центровки муфты
ОПАСНОСТЬ
Недопустимая температура муфты или подшипниковой опоры из-за неправильной
центровки муфты
Опасность взрыва!
▷
Постоянно контролировать правильность центровки муфты.
ВНИМАНИЕ
Смещение вала насоса и электродвигателя
Повреждение насоса, двигателя и муфты!
▷
Осуществлять постоянный контроль муфты после установки насоса и
подсоединения трубопровода.
▷ Осуществлять контроль муфты также у насосных агрегатов, которые были
поставлены на общей опорной плите.
B
A
A
B
a) b)
B
B
A
A
1
1
2
21
1

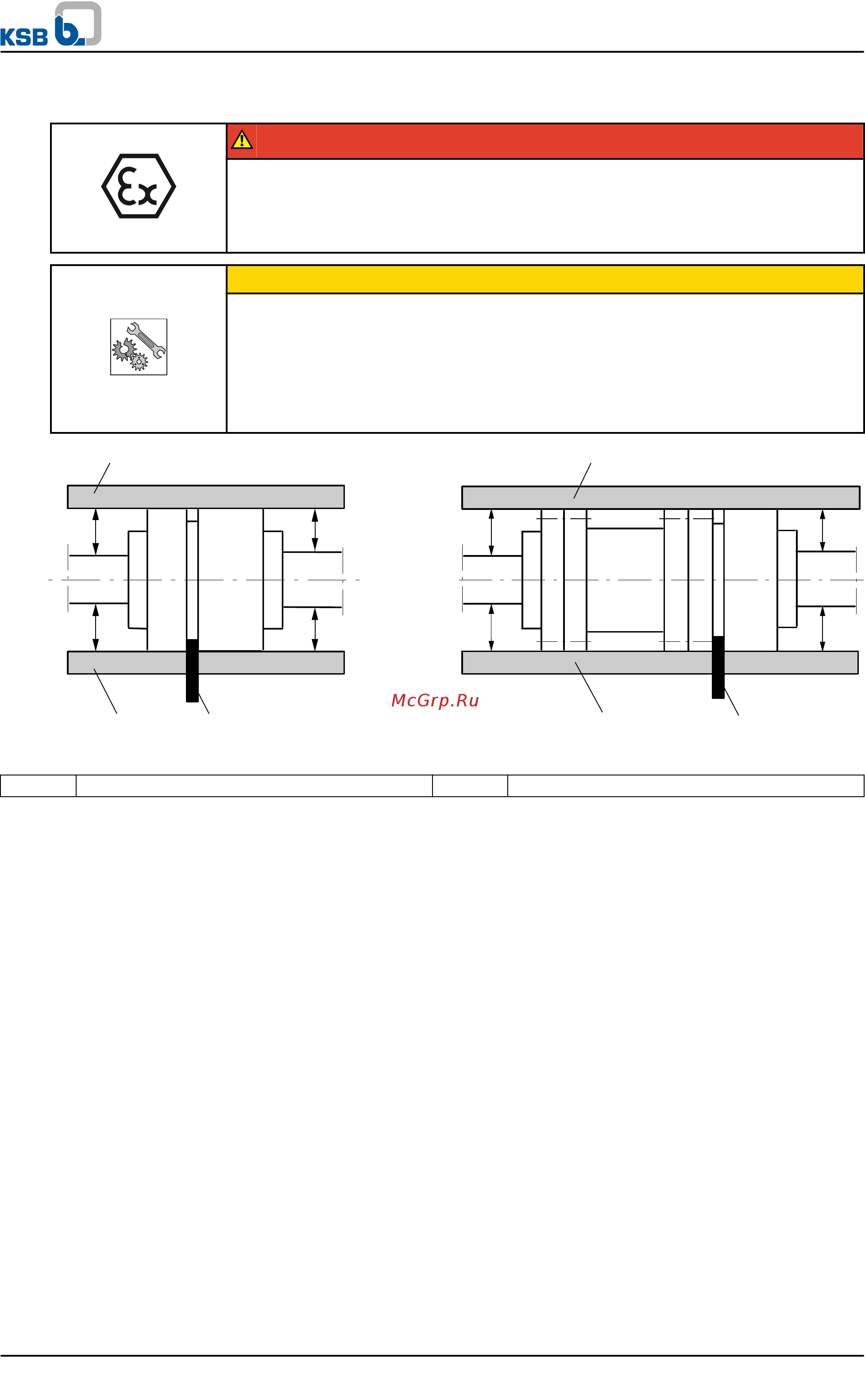

Рисунок 13: a) Контроль центровки муфты и b) центровка муфты с проставкой
1 Линейка 2 Шаблон
✓ Кожух муфты и при необходимости защитный козырек демонтированы.
1.
Ослабить крепление опорной лапы и снова закрепить ее без натяга.
2. Приложить линейку в осевом направлении на обе полумуфты.
3. Удерживая линейку, провернуть муфту рукой.
Муфта отцентрована правильно, если по всему периметру зафиксировано
одинаковое расстояние A) и B) до соответствующего вала.
Отклонение обеих полумуфт в радиальном и осевом направлении должно
составлять ≤ 0,1 мм как в состоянии покоя, так и при воздействии рабочей
температуры и давления подводящего трубопровода.
4. Проверить расстояние между полумуфтами по всему периметру.
Муфта отцентрована правильно, если ширина зазора между полумуфтами по
всему периметру одинакова.
Отклонение обеих полумуфт в радиальном и осевом направлении должно
составлять ≤ 0,1 мм как в состоянии покоя, так и при воздействии рабочей
температуры и давления подводящего трубопровода.
5 Установка/монтаж
32 из 88
