95
Группа «A»: Стандартные функции Раздел 3-5

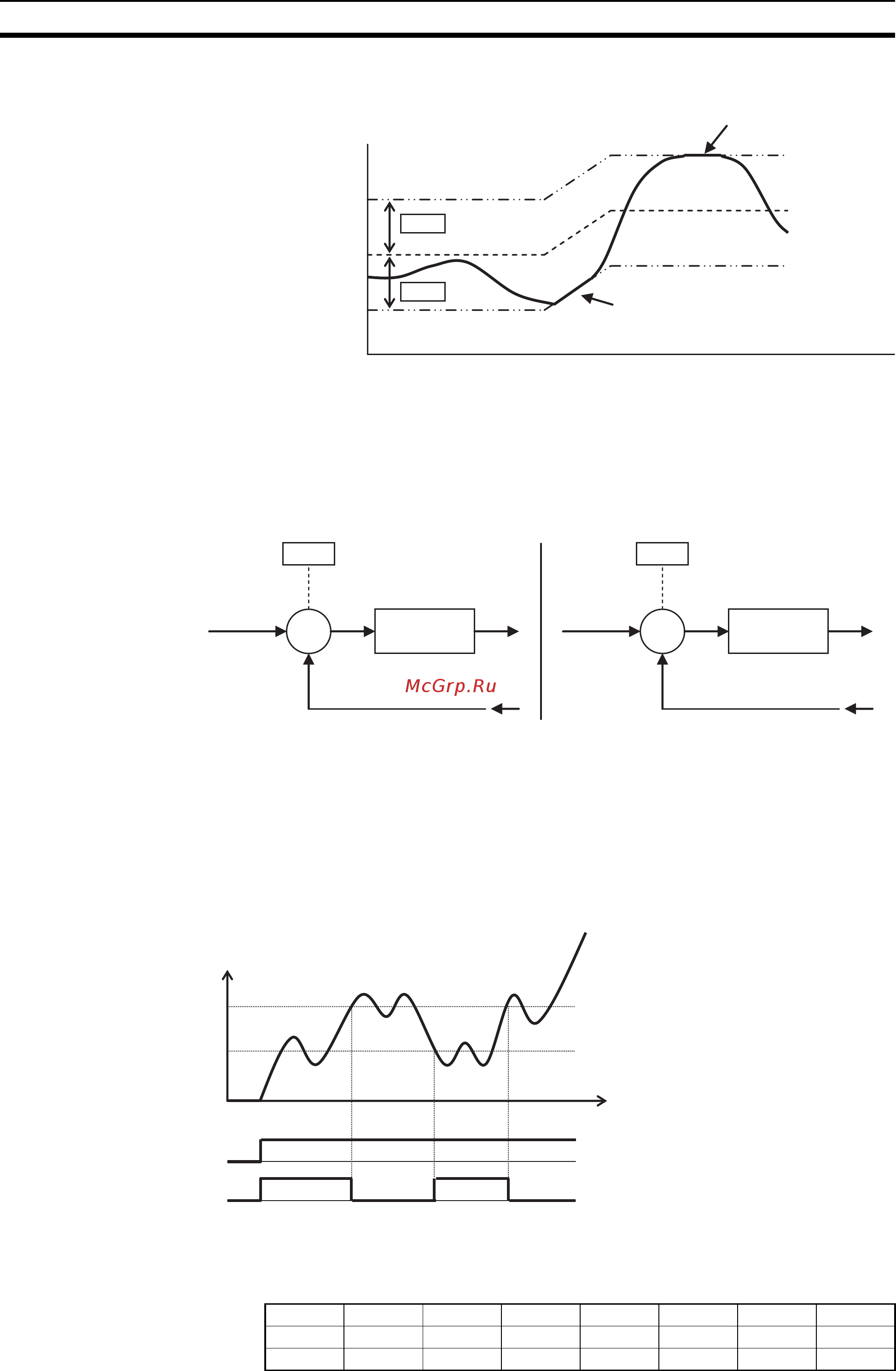

Следующий рисунок иллюстрирует изменение уставки ПИД-регулятора и
поведение выходной частоты при установленном ограничении
A078.
Обращение отклонения (ошибки). В типовых контурах управления
нагревом или вентиляцией увеличение силы воздействия на процесс
ведет к увеличению параметра (PV). В таком случае ошибка контура
регулирования = (SP - PV). В контурах управления охлаждением рост
силы воздействия на процесс, напротив, ведет к уменьшению
регулируемого параметра (PV). В этом случае ошибка контура
управления = -(SP - PV). Для настройки знака составляющей ошибки
используйте параметр
A077.
Выход сигнализации отклонения ПИД-регулятора. Если величина
отклонения ПИД-регулятора «
ε» становится больше значения параметра
C044, включается выход, которому назначена функция 04 (OD).
Выход состояния ОС ПИД-регулятора. Если уровень сигнала обратной
связи ПИД-регулятора становится меньше параметра
C053 (Нижний
предел сигнала ОС) и ПЧ при этом работает в режиме «Ход», данный
выход включается и остается включенным до тех пор, пока уровень
сигнала обратной связи не становится больше значения
C052 (Верхний
предел сигнала ОС) или пока ПЧ не переходит в режим «Стоп».
Масштабный коэффициент ПИД-регулятора. Если для ПИД-
регулятора задан масштабный коэффициент (
A075), перечисленные
ниже переменные приводятся к выбранному масштабу.
(контролируемое значение) = (переменная) Ч (
A075)
t
Предельное значение
выхода
Уставка ПИД
Предельное значение
выхода
A078
A078
%
Выходная частота
К выходу применено
ограничение
К выходу применено
ограничение
S
SP
+
Ошибка
Частота
PV
-
A077
=00 =01
S
SP
-
PV
+
A077
Вычисления
ПИД-регулятора
Переменная процесса с
положительной корреляцией
Ошибка
Частота
Вычисления
ПИД-регулятора
Переменная процесса с
отрицательной корреляцией
Обратная связь ПИД-регулятора
C052 Верхний предел для выхода FBV
C053
Нижний предел для выхода FBV
Время
Команда
«Прямой ход»
Выход «FBV»
ВКЛ
ВКЛ ВКЛ
