178
Описание сигналов схемы управления Раздел 4-3
Примечание. 1 Две клеммы [L] электрически соединены между собой внутри ПЧ.
Примечание. 2 Мы рекомендуем использовать клемму [L] земли дискретных входов
(справа) для цепи дискретных входов, а клемму [L] земли аналоговых
входов/выходов (слева) для входных/выходных аналоговых цепей.
Примечание. 3 По умолчанию установлена обратная конфигурация контактов реле (НО/
НЗ). См. 4-5-11 Принудительное управление с цифровой панели на
стр. 196.

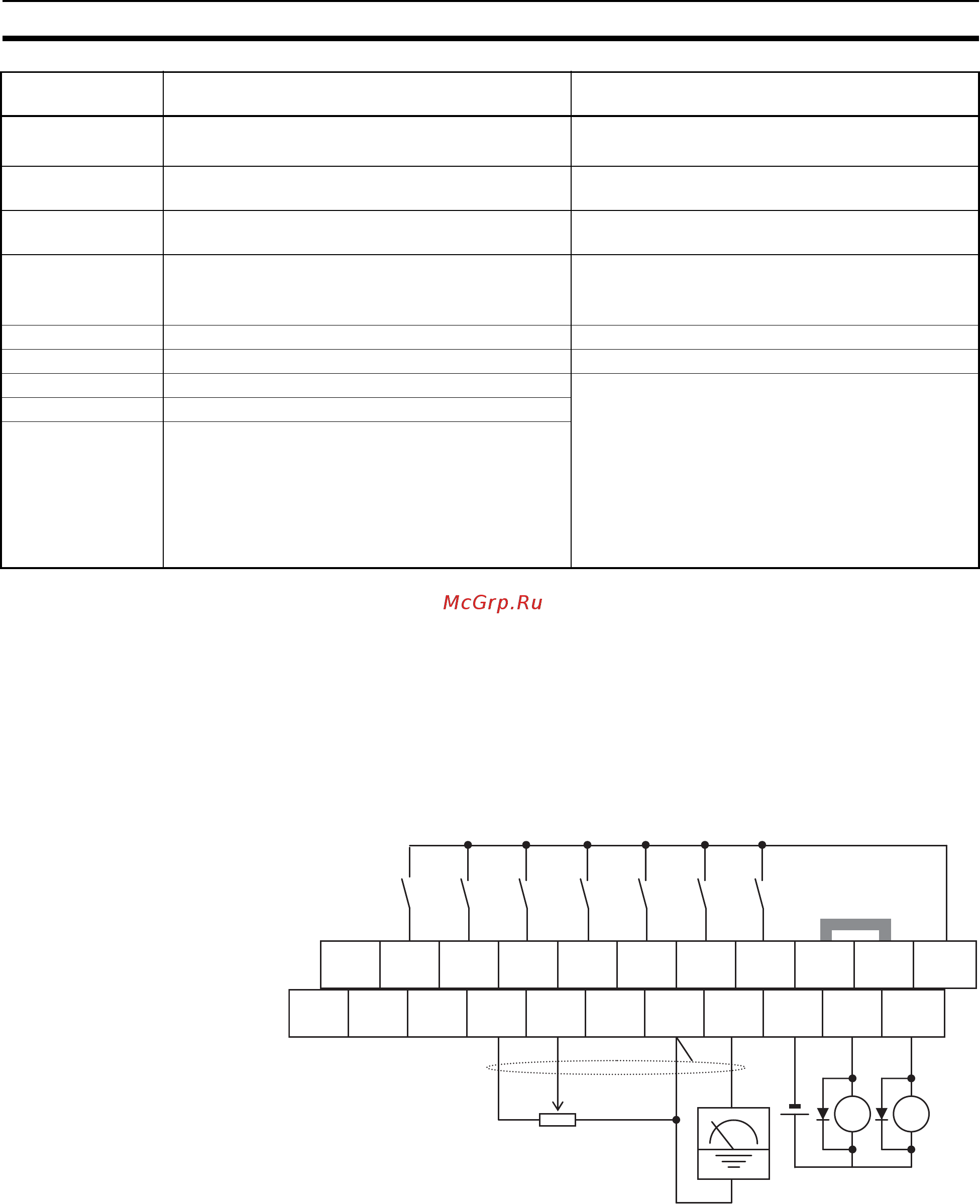

4-3-1 Пример подключения цепей схемы управления
(положительная логика)
Примечание. Если нагрузкой дискретного выхода является реле, подключите к
катушке реле обратносмещенный диод для ограничения бросков при
выключении.
EO Выход импульсной последовательности 10 В=, макс. 2 мА
32 кГц макс.
L (нижний ряд) *2 «Земля» аналоговых сигналов Сумма всех токов клемм [OI], [O] и [H] (цепь
возврата)
OI Токовый аналоговый вход Диапазон 4...19,6 мА, номинальный ток 20 мА,
входное полное сопротивление 100 Ом
O Аналоговый вход напряжения Диапазон 0...9,8 В=, номинальное напряжение
10 В=,
входное полное сопротивление 10 кОм
H +10 Ваналоговое задание 10 В= номинальное, макс. 10 мА
SP, SN Клеммы последовательного интерфейса Для интерфейса связи RS485 (Modbus)
AL0 Общий контакт релейного выхода 250 В~ 2,5 A (рез. нагр.) макс.
250 В~ 0,2 A (инд. нагр., коэфф. мощн. = 0,4)
макс.
100 В~ 10 мА мин.
30 В= 3,0 A (рез. нагр.) макс.
30 В= 0,7 A (инд. нагр., коэфф. мощн. = 0,4)
макс.
5 В= 100 мА мин.
AL1 *3 Релейный выход, нормально открытый
AL2 *3 Релейный выход, нормально закрытый
Название
клеммы
Описание Номинальные параметры
SP EO EA H O OI L AM CM2 12
11/EDM
×àñòîòîìåð
Ïåðåìåííûé
ðåçèñòîð
äëÿ óñòàíîâêè
÷àñòîòû
(1...2 êÎì)
Ïåðåìû÷êà
(ïîëîæèòåëüíàÿ
ëîãèêà)
RY
SN 7/EB 6
5/PTC 4/GS2 3/GS1
2 1 L PLC P24
RY
