256
Техническое обслуживание и периодическая проверка Раздел 6-4
Предупреждение Ни в коем случае не подключайте мегаомметр к какойибо клемме схемы
управления, например, к клеммам программируемых входов/выходов,
аналоговых входов и т. п. Это может вывести преобразователь частоты из
строя.
Предупреждение Никогда не проводите испытания на электрическую прочность изоляции
спытание высоким напряжением) для преобразователя частоты. В
преобразователе частоты предусмотрено устройство защиты от
перенапряжений между клеммами силовой цепи и клеммой заземления на
шасси.
Предупреждение Назначение силовых клемм отличается в новых и старых моделяхаких
как L100, L200 и т. п.). Обратите на это внимание при подключении
силовых цепей.

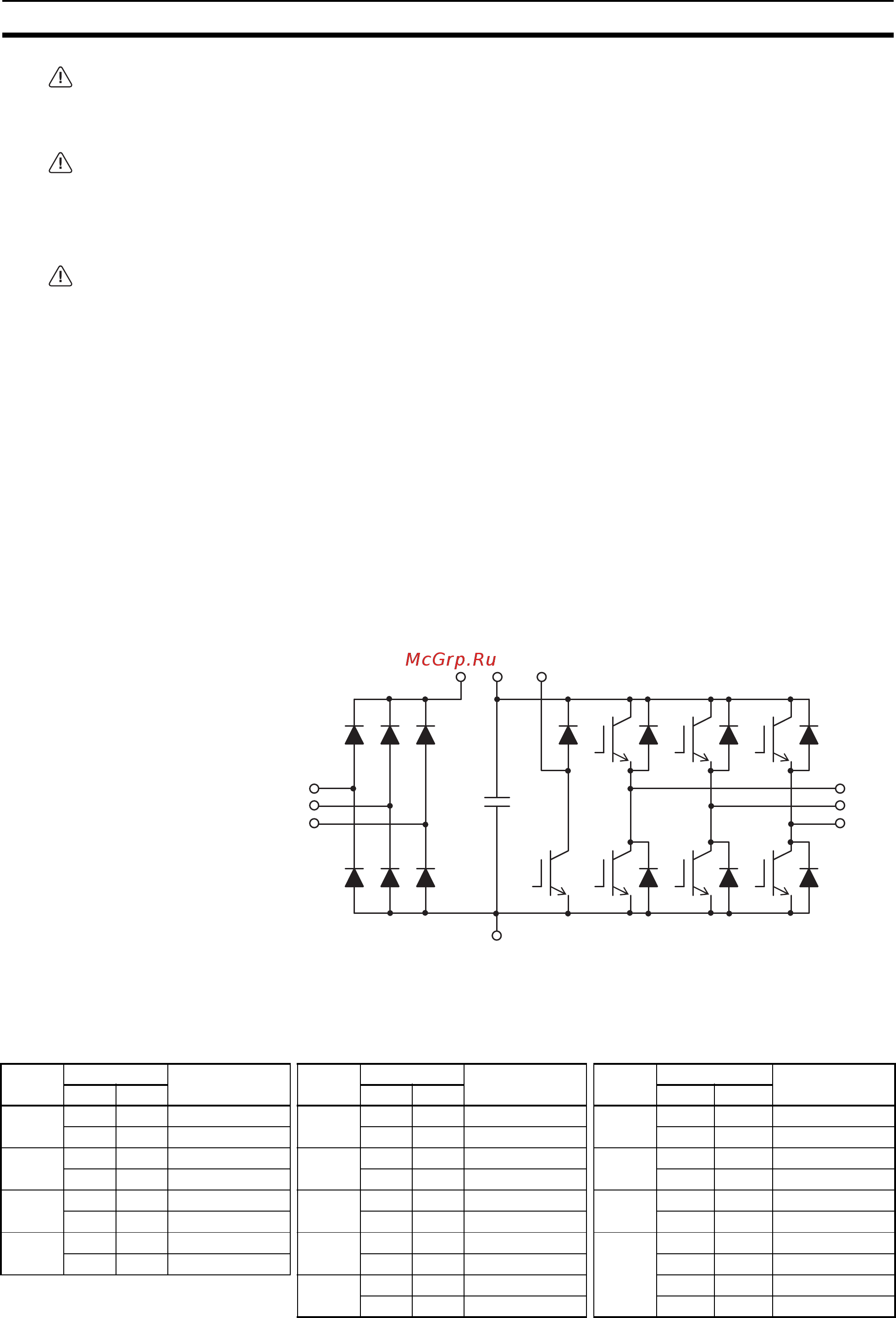

6-4-3 Методика испытания IGBT-модуля
Ниже приведена процедура проверки силовых транзисторов (IGBT) и
диодов преобразователя частоты.
1. Отсоедините цепи питания от клемм [R, S и T] и цепи двигателя от
клемм [U, V и W].
2. Отсоедините все провода от клемм [+] и [-], предназначенных для
тормозных устройств.
3. Установите на цифровом вольтметре (ЦВМ) диапазон измерения
сопротивления 1 Ом.
Вы можете проверить состояние остаточного заряда на клеммах [R,
S, T, U, V, W, + и –] преобразователя частоты и электродах цифрового
вольтметра, измерив состояние заряда.
Условные обозначения в таблице
Практически бесконечное сопротивление: hΩ
Практически нулевое сопротивление: 0Ω
D1
[R/L1]
D2 D3
D4 D5 D6
[PD/+1]
[P/+] [RB]
TR1 TR2 TR3
TR4 TR5 TR6 TR7
[U/T1]
+
[N/
-
]
[S/L2]
[T/L3]
[V/T2]
[W/T3]
Узел ЦВМ Измеренное
значение
Узел ЦВМ Измеренное
значение
Узел ЦВМ Измеренное
значение
–+ –+ +
D1 [R] [+1] hΩ D5 [S] [–] 0Ω TR4 [U] [–] 0Ω
[+1] [R] 0Ω [–] [S] hΩ [–] [U] hΩ
D2 [S] [+1] hΩ D6 [T] [–] 0Ω TR5 [V] [–] 0Ω
[+1] [S] 0Ω [–] [T] hΩ [–] [V] hΩ
D3 [T] [+1] hΩ TR1 [U] [+] hΩ TR6 [W] [] 0Ω
[+1] [T] 0Ω [+] [U] 0Ω [–] [W] hΩ
D4 [R] [–] 0Ω TR2 [V] [+] hΩ TR7 [RB] [+] hΩ
[–] [R] hΩ [+] [V] 0Ω [+] [RB] 0Ω
TR3
[
W] [+] hΩ [RB] [–] hΩ
[+] [W] 0Ω [–] [RB] hΩ
