16
Краткие сведения о частотно-регулируемом электроприводе Раздел 1-3
На приведенном рисунке схема инвертора представлена упрощенно в
виде трех двухпозиционных переключателей. В преобразователях
частоты компании Omron в качестве переключателей применяются
биполярные транзисторы с изолированным затвором (IGBT).
Микропроцессор преобразователя частоты включает и выключает IGBT-
транзисторы с очень высокой частотой, используя специальный
алгоритм коммутации для получения выходного напряжения требуемой
формы. Индуктивность обмоток двигателя способствует сглаживанию
импульсов тока.
1-3-3 Вольт-частотное регулирование и обеспечение постоянного
момента

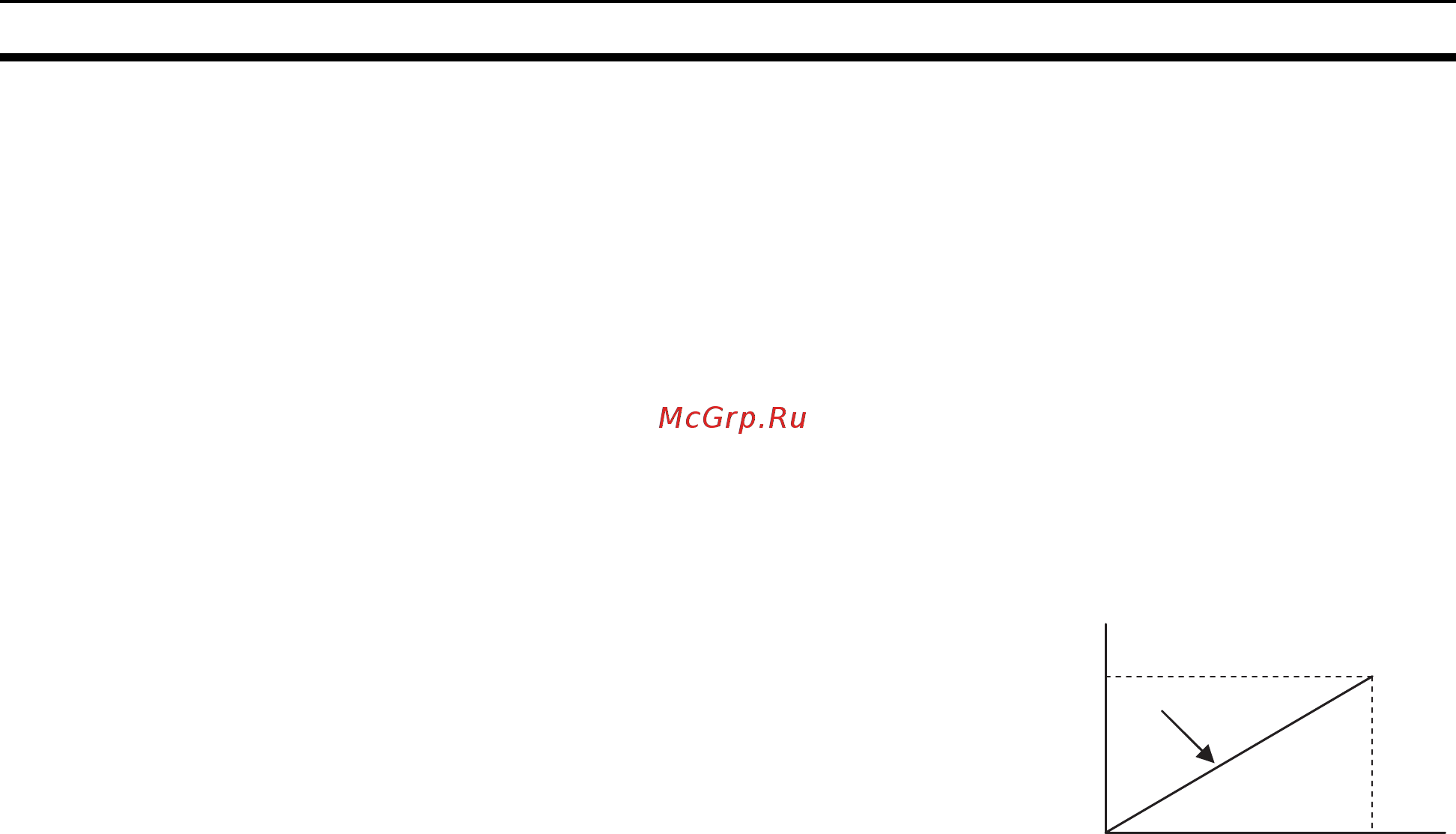

В первых поколениях частотно-
регулируемых приводов переменного тока
для регулирования скорости вращения
двигателя использовался разомкнутый
контур управления, оперирующий
скалярными параметрами: выходным
напряжением и выходной частотой. При
вольт-частотном регулировании
поддерживается неизменное соотношение
между амплитудой и частотой выходного
напряжения, подаваемого на двигатель.
При выполнении данного условия асинхронный двигатель переменного
тока, в силу своей природы, создает неизменный вращающий момент во
всем рабочем диапазоне скоростей вращения. Для решения некоторых
типовых задач вольт-частотное регулирование обеспечивало
приемлемые результаты.
Современная элементная база, включающая высокопроизводительные
микропроцессоры и процессоры для цифровой обработки сигналов
(DSP), позволяет осуществлять управление скоростью вращения и
моментом асинхронных двигателей переменного тока с
беспрецедентной точностью. Эти элементы применены в
преобразователе частоты MX2, где они выполняют сложные
математические вычисления, необходимые для достижения
высочайшего качества управления двигателем. Вы можете выбрать
моментную характеристику, которая лучше всего подходит для вашего
случая применения. Характеристика с постоянным моментом
обеспечивает одинаковый уровень вращающего момента во всем
диапазоне частот (скоростей). Характеристика с переменным моментом,
также называемая характеристикой с пониженным моментом,
предполагает понижение вращающего момента при работе в среднем
диапазоне частот вращения. Функция «подъема» момента
дополнительно повышает вращающий момент в области низких частот
для моментных характеристик с постоянным и переменным моментом.
Кроме того, задавая значения последовательности точек, вы можете
конфигурировать собственную моментную (вольт-частотную)
характеристику, которая наилучшим образом отвечает требованиям
вашей системы.
1-3-4 Питание преобразователя частоты от однофазной
и трехфазной электросети
Преобразователи частоты серии MX2 компании Omron подразделяются на
две категории: преобразователи частоты класса 200 В и класса 400 В.
Преобразователь частоты, описываемый в настоящем руководстве,
пригоден к применению как в США, так и в Европе, однако в разных
странах уровень напряжения в электросети общего пользования может
варьироваться в небольших пределах. Соответственно, преобразователю
частоты класса 200 В требуется напряжение 200...240 В~ (номинальный
Â
0
100%
Ãö
Âûõîäíîå
íàïðÿæåíèå
Âûõîäíàÿ ÷àñòîòà
Ïîñòîÿííûé âðàùàþùèé
ìîìåíò
