184
Применение дискретных входов Раздел 4-5

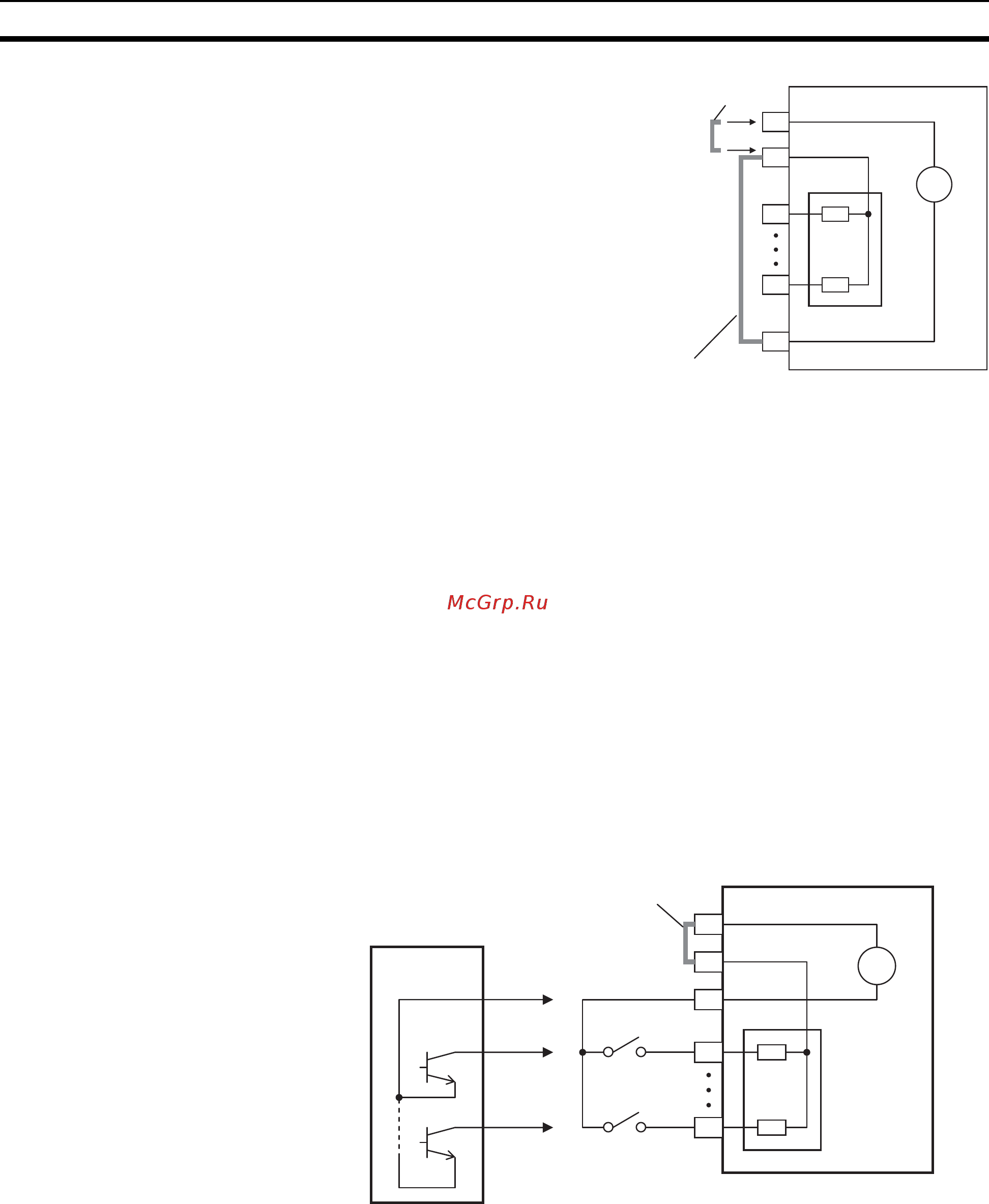

Подключение цепей к клемме [PLC]
Название клеммы [PLC] (клемма
программируемого логического
управления) подразумевает, что к
дискретным входам
преобразователя частоты могут
подключаться устройства самого
разного назначения. На
приведенном справа рисунке
обратите внимание на перемычку,
подключаемую к клемме [PLC].
Замыкание клеммы [PLC] на клемму
[L] устанавливает положительную
логику входных сигналов.
Первоначально перемычка установлена именно так. В этом случае для
подачи сигнала логической «1» вход замыкают на клемму [P24]. Если вы
поменяете положение перемычки и подсоедините ее к клеммам [PLC] и
[P24], логика работы входов станет отрицательной. В этом случае для
подачи уровня логической «1» вход должен быть замкнут на клемму [L].
На следующих страницах представлены схемы подключения внешних
цепей для реализации одной из четырех возможных комбинаций: входы
с положительной или отрицательной логикой, применение внешнего или
внутреннего источника питания постоянного тока.
Две схемы подключения входных цепей, приведенные ниже,
предполагают использование источника напряжения +24 В,
расположенного внутри преобразователя частоты. На каждой схеме
показано подключение простых механических ключей и сигнальных
устройств с транзисторными выходами. Обратите внимание на то, что в
нижней схеме подключение к клемме [L] необходимо производить только
в случае использования сигнального устройства с транзисторными
выходами. Будьте внимательны и правильно подключайте перемычку в
соответствии с используемой схемой подключения.
Ïðåîáðàçîâàòåëü
÷àñòîòû MX2
P24
1
7
L
24 V
PLC
Âõîäíûå
öåïè
+
-
«Çåìëÿ» äèñêðåòíûõ
âõîäîâ
Îáùèé âûâîä
âõîäîâ
Ïåðåìû÷êà
äëÿ «-» ëîãèêè
Ïåðåìû÷êà
äëÿ «+» ëîãèêè
Âõîäû ñ îòðèöàòåëüíîé ëîãèêîé, âíóòðåííèé èñòî÷íèê
Ïåðåìû÷êà ìåæäó êëåììàìè:
[PLC] – [P24]
GND
7
1
Âíåøíåå
óñòðîéñòâî
Òðàíçèñòîðíûå
NPN-âûõîäû
ñ îòêðûòûì êîëëåêòîðîì
MX2
P24
1
7
24 Â
PLC
Âõîäíûå
öåïè
+
-
«Çåìëÿ»
äèñêðåòíûõ
âõîäîâ
Îáùèé âûâîä
âõîäîâ
Ïåðåìû÷êà
Âõîäíûå
ïåðåêëþ÷àòåëè
L
