232

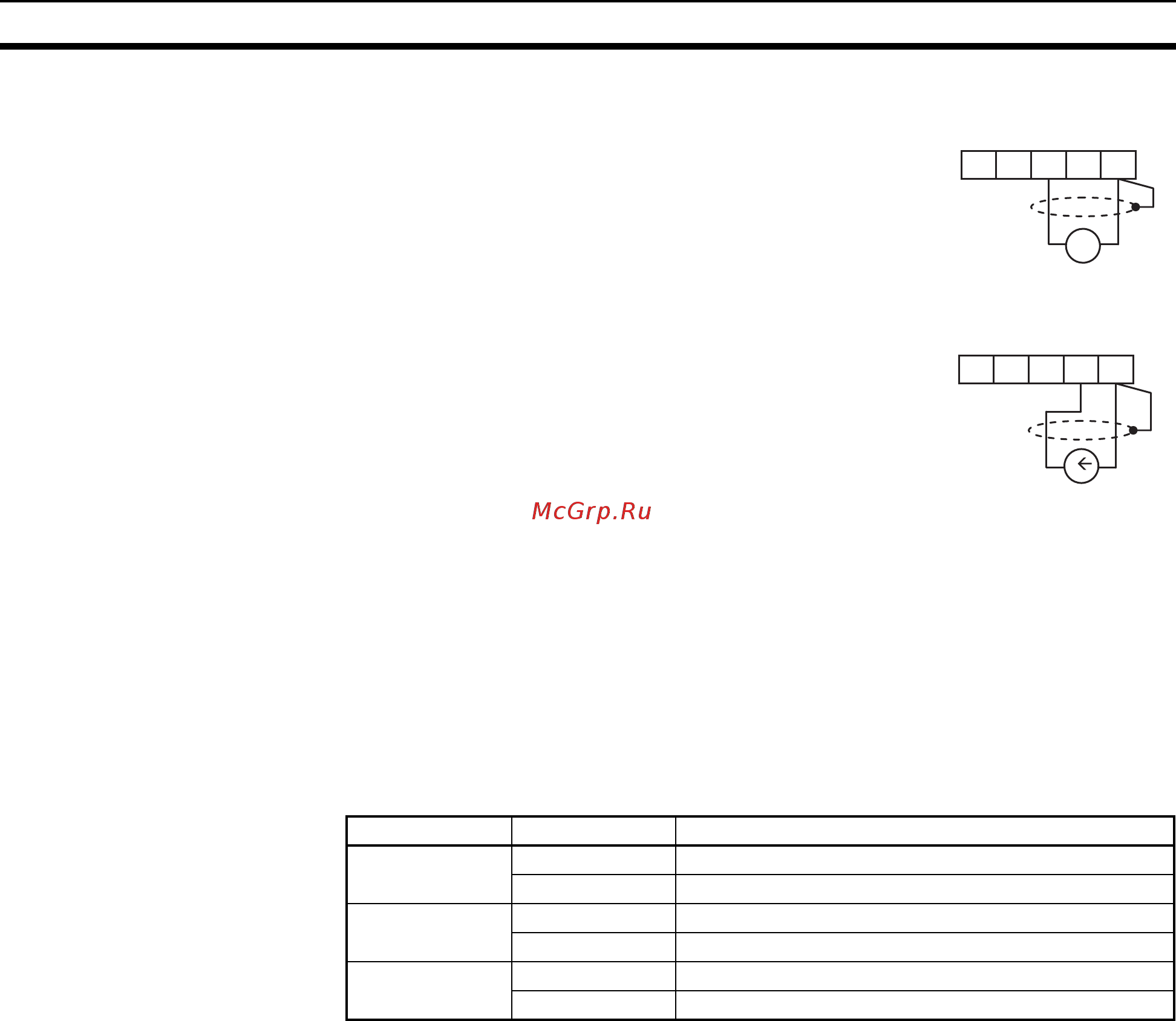

Применение аналогового входа Раздел 4-7
состояние клеммы [AT] соответствует выбору входа напряжения.
Используйте потенциометр с сопротивлением 1...2 кОм, 2 Вт.
Вход напряжения Для ввода сигнала
напряжения используются клеммы [L] и [O].
Экранирующую оплетку сигнального кабеля
подключите только к клемме [L] на стороне
преобразователя частоты. Подавайте на
вход только указанное напряжение (не
подавайте отрицательное напряжение).
Вход тока — Для ввода токового сигнала
используются клеммы [OI] и [L]. Для подачи
сигнала тока должен использоваться
источник тока. Устройство, выход
которого потребляет ток, в данном случае
не подойдет! Другими словами, ток должен
протекать от источника тока к клемме преобразователя частоты [OI] и
возвращаться в источник тока по цепи [L]. Полное сопротивление цепи
между клеммами [OI] и [L] составляет 100 Ом. Экранирующую оплетку
кабеля подключайте только к клемме [L] на стороне преобразователя
частоты.
См. описание вх./вых. на
стр. 177.
В следующей таблице приведены настройки, доступные для аналоговых
входов. Параметр
A005 и вход [AT] определяют текущий действующий
вход преобразователя частоты и режим его работы. В качестве обратной
сигнальной цепи для аналоговых входов [O] и [OI] служит вывод [L].
4-7-1 Другие материалы по теме применения аналоговых входов:
«Настройка параметров аналогового входа»
«Настройка дополнительных параметров аналогового входа»
«Настройка параметров калибровки аналоговых сигналов»
«Выбор аналогового входа напряжения/тока»
«Включение поправки частоты»
«Обнаружение отсоединения аналогового входа»
4-7-2 Применение входа импульсной последовательности
Преобразователь частоты MX2 способен принимать сигналы, имеющие
форму последовательности импульсов. Такие сигналы можно
использовать для установки выходной частоты, ввода переменной
процесса (сигнала ОС) для ПИД-регулятора, а также для реализации
простого позиционирования. Для приема импульсных
последовательностей используются клеммы с маркировкой «EA» и
«EB». Вход «EA» специально предназначен для импульсных сигналов, а
A005 Вход [AT] Конфигурация аналогового входа
00 ВКЛ [O]
ВЫКЛ [OI]
02 ВКЛ [O]
ВЫКЛ Встроенный потенциометр внешней панели
03 ВКЛ [OI]
ВЫКЛ Встроенный потенциометр внешней панели
0...9,6 Â=,
0...10 Â (íîìèíàëüíûé äèàïàçîí)
AM H O OI L
+
-
4...19,6 ìÀ=,
4...20 ìÀ (íîìèíàëüíûé äèàïàçîí)
AM H O OI L
