223
Применение программируемых выходов Раздел 4-6
Для того чтобы можно было использовать функцию второй ступени ПИД-
регулирования, вам необходимо выбрать верхний и нижний пределы для
переменной процесса с помощью параметров
C053 и C052,

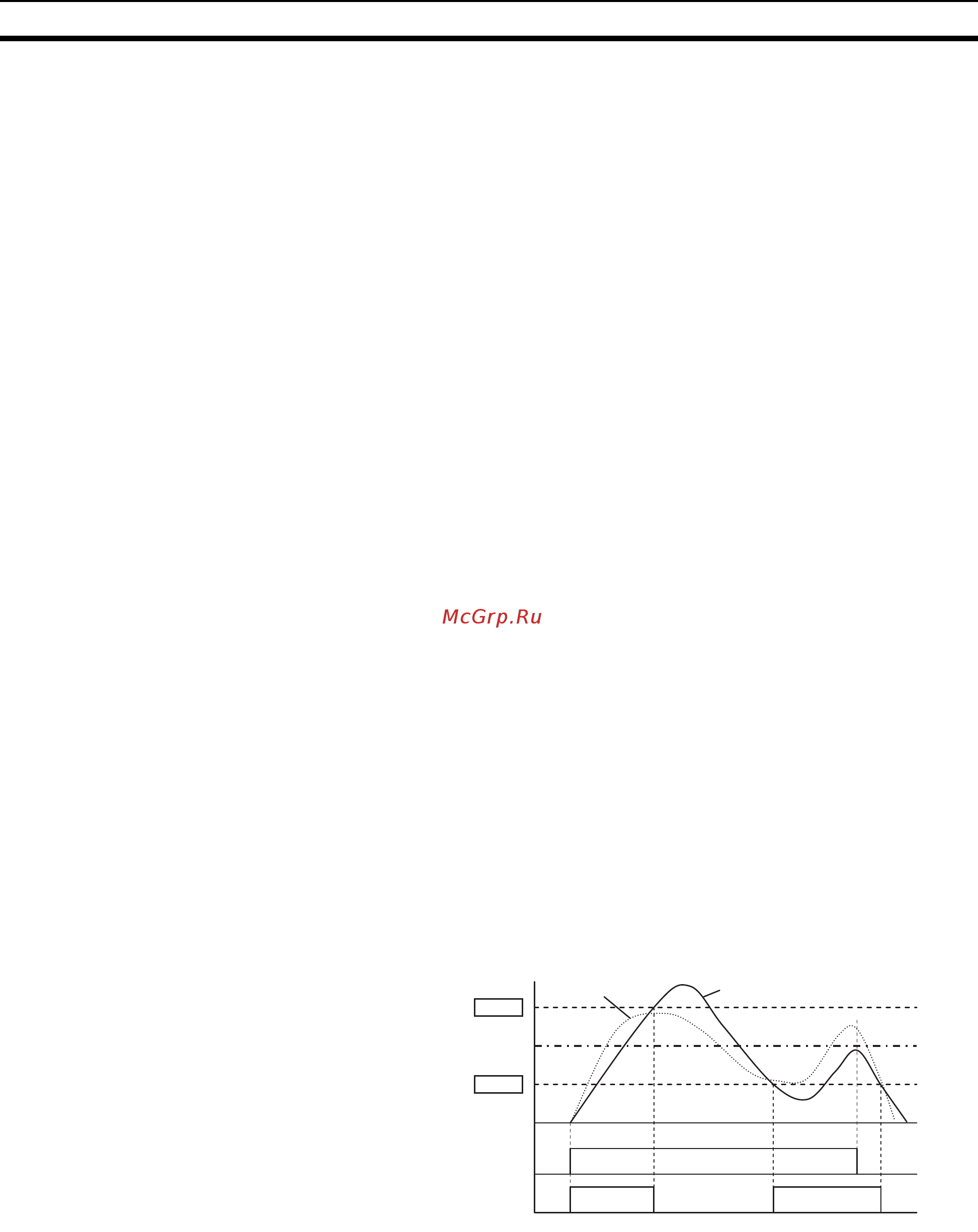

соответственно. Как показано на приведенной ниже временной
диаграмме, преобразователь частоты ступени 1 использует эти
пороговые уровни для включения или выключения преобразователя
частоты ступени 2 с помощью выходного сигнала [FBV]. Единицей
измерения по вертикальной оси для уставки ПИД-регулятора и верхнего
и нижнего предельных уровней являются проценты (%). На этой же
диаграмме показана выходная частота, которая измеряется в [Гц].
Ниже перечислены события (в порядке их возникновения на временной
диаграмме), которые происходят по мере реализации системой функций
управления.
1. По команде «Ход» на клемме [FW] включается ПЧ ступени 1.
2. ПЧ ступени 1 включает выход [FBV], так как величина PV ниже
нижнего предельного уровня PV
C053. Таким образом, ступень 2 с
самого начала оказывает помощь в коррекции ошибки
регулирования.
3. PV растет и, наконец, достигает верхнего предельного уровня PV,
заданного в
C052. После этого ПЧ ступени 1 снимает сигнал с выхода
[FBV], потому что в дополнительном воздействии ступени 2 больше
нет необходимости.
4. Когда PV начинает снижаться, ступень 1 работает в одиночку на
линейном участке характеристики управления. Наступает режим, в
котором правильно сконфигурированная система будет работать
большую часть времени.
5. PV продолжает падать и, наконец, пересекает нижний предельный
уровень PV (например, под воздействием внешних возмущающих
факторов). ПЧ ступени 1 вновь включает свой выход [FBV], и ПЧ
ступени 2 вновь подключается к работе.
6. После того как величина PV становится выше нижнего предельного
уровня PV, команда «Прямой ход» на клемме [FW] ПЧ ступени 1
выключается (как при завершении работы системы).
7. ПЧ ступени 1 выходит в режим останова и автоматически выключает
выход [FBV], в результате чего ПЧ ступени 2 также прекращает
работу.
[FBV] íà ñòóïåíü 2 [FW]
0
1
t
0
1
Ñòóïåíü 1 [FW]
Íèæíèé ïðåäåë PV
Âåðõíèé
ïðåäåë PV
Ñîáûòèÿ: 1,2 3 4 5 6 7
Óñòàâêà ÏÈÄ (SP)
%/Hz
Îáðàòíàÿ ñâÿçü ÏÈÄ (PV)
Âûõîäíàÿ ÷àñòîòà
C052
C053
