7

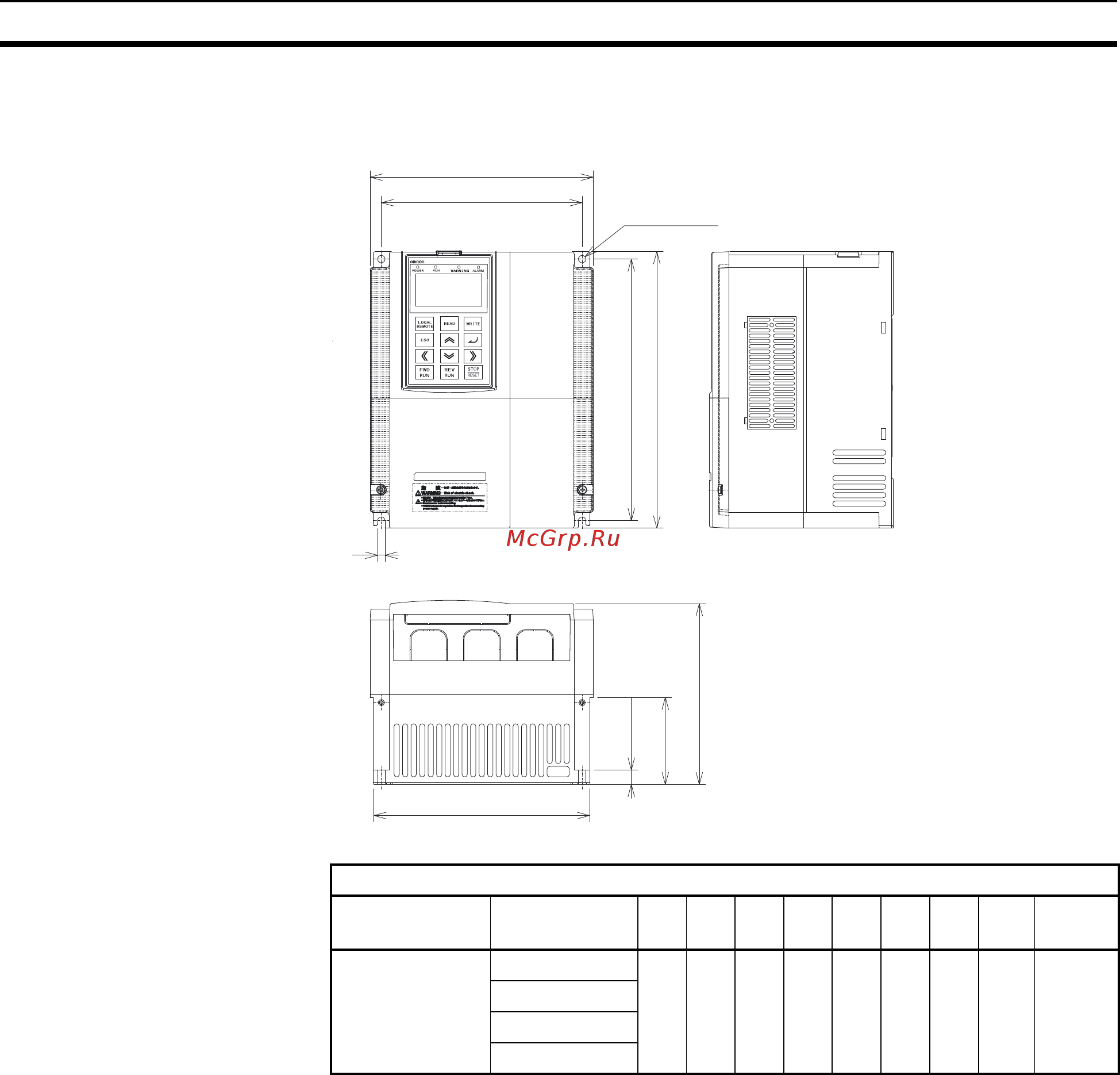

Наружные размеры Раздел 1-5
Рис. 2
Класс
напряжения
Модель WW1W2H H1 D D1 D2
Масса,
кг
3-фазн., 400 В 3G3LX-4040
210 189 203 260 246 170 82 13,6 6
3G3LX-4055
3G3LX-4075
3G3LX-4110
W2
D1
D2
W1
7
H1
H
W
D
Рис. 2
2 отв. диам. 7
