26
Применение ЖК-дисплея Раздел 3-1

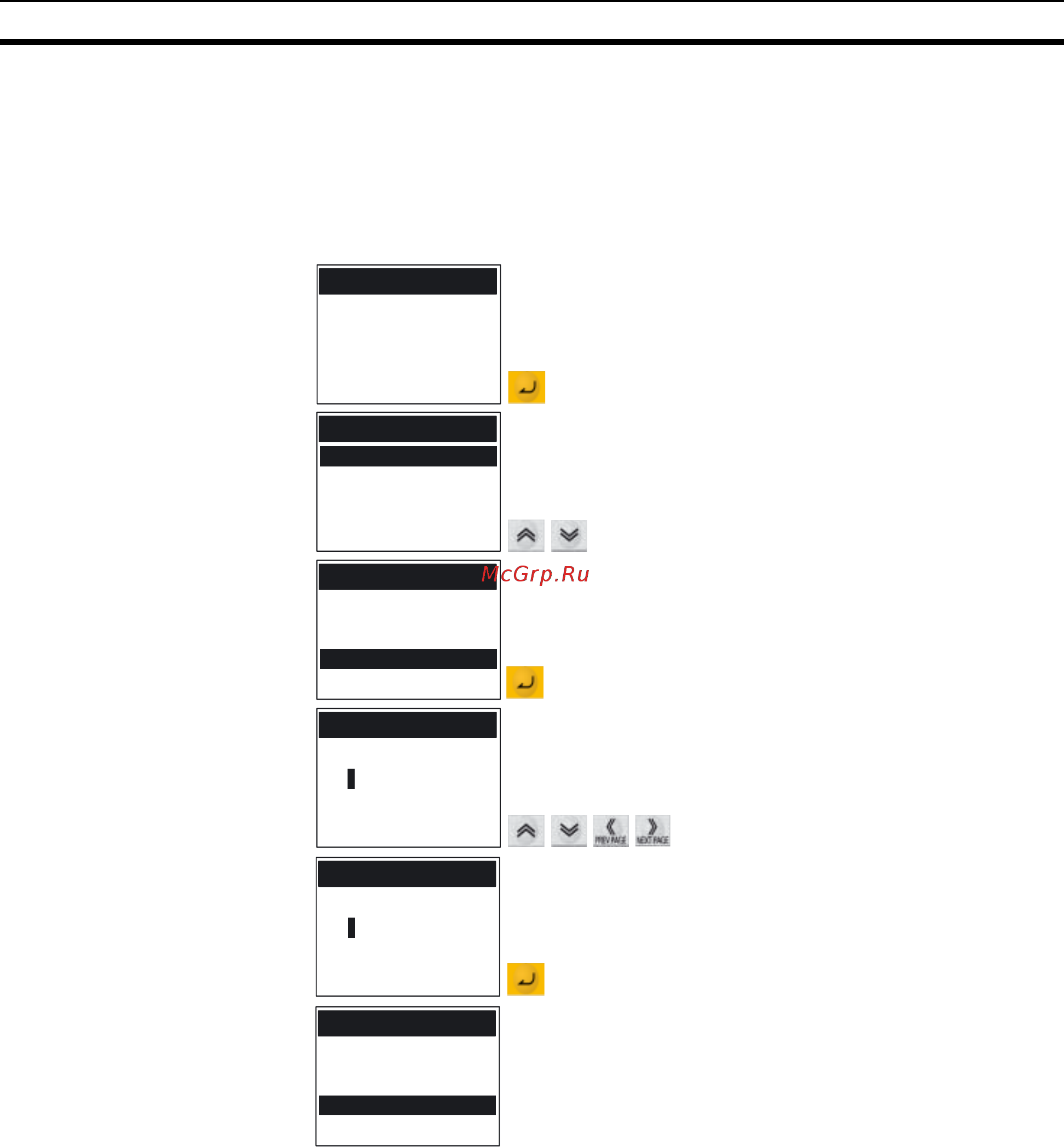

3-1-3-2 Режим MONITOR-B: контроль 4 параметров
В режиме MONITOR-B возможен контроль 4 параметров одновременно
на одном экране.
4 выбранных параметра не сбрасываются после выключения питания
и продолжают использоваться после включения питания.
MONITOR-B M1-STOP ALL
Out.Speed 0,00Hz
In.TM HHLLLLLLL
Out.Crnt 0,00A
Rotation STOP
MONITOR-B M1-STOP ALL
Out.Speed 0,00Hz
In.TM HHLLLLLLL
Out.Crnt 0,00A
Rotation STOP
для выбора одного из 4 контрольных параметров
MONITOR-B M1-STOP ALL
Out.Speed 0,00Hz
In.TM HHLLLLLLL
Out.Crnt 0,00A
Rotation STOP
MONITOR-B M1-STOP ALL
d003 Rotation
3
для выбора контрольного параметра
MONITOR-B M1-STOP ALL
d006 Out.TM
6
для подтверждения выбора
MONITOR-B M1-STOP ALL
Out.Speed 0,00Hz
In.TM HHLLLLLLL
Out.Crnt 0,00A
Out.TM LHLL
