Дополнительные платы Раздел 2-4

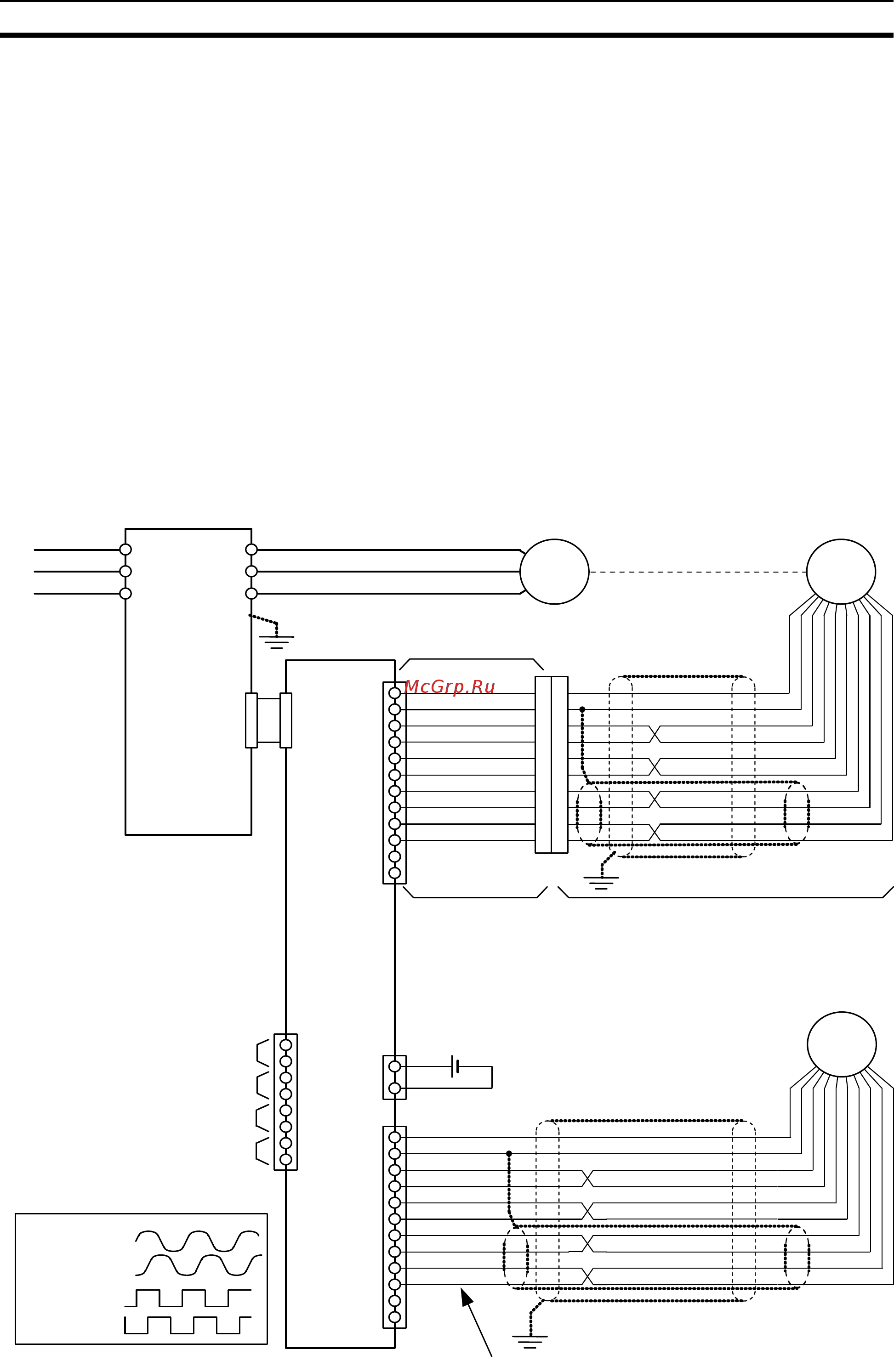

2-4-1-1 Пример схемы соединений при подключении двух энкодеров
Для подключения энкодера 1 используется промежуточный кабель,
аэнкодер 2 подключается непосредственно к плате.
Для подключения энкодера с интерфейсом EnDat v2.1 или HIPERFACE
настоятельно рекомендуется использовать кабель с двойным экраниро-
ванием, в котором помимо наружной экранирующей оплетки имеется
внутренняя оплетка вокруг витых пар линий дифференциальных сигналов
SIN/COS. Это требование связано с тем, что синусоидальные сигналы
с амплитудой размаха 1 В (даже
несмотря на то, что они дифферен-
циальные) более чувствительны к воздействию помех по сравнению
сдругими сигналами.
Для подключения инкрементного энкодера или энкодера с интерфейсом
EnDat v2.2 допускается использовать кабель с витыми парами с одной
наружной экранирующей оплёткой высокого качества.
EnDat v2.1 или HIPERFACE, короткое расстояние (<1 м): кабель
диаметром 4,5 мм с одинарной экранирующей оплёткой: E235078 (AWM
STYLE 20549) --> HEIDENHAIN (№ 605090-xx).
EnDat v2.1 или HIPERFACE,
большое расстояние: требуется кабель
диаметром 8 мм с двойным экранированием: E63216 (AWM STYLE
20963) --> HEIDENHAIN (№ 266306-xx.)
1
2
3
4
Энкодер
ENCC1
(CH1)
ENCC4
(CH2PS)
ENCC2
(CH2)
ENCC3
(CHOUT)
5
6
7
8
9
10
11
12
1
2
Двигатель
OPTXC
1
2
3
4
5
6
7
8
9
10
11
12
5
6
7
8
9
10
11
12
Cos
Sin
Импульсный выход A
Работа импульсного выхода контроля (при использовании
сигналов SIN/COS)
Формы сигналов
Импульсный выход В
Энкодер
2
1
Интерфейс EnDAT (HIPERFACE)
Витая пара
Витая пара
Витая пара
Витая пара
Внешний экран кабеля энкодера
Внешний экран кабеля энкодера
Витая пара
Витая пара
Витая пара
Витая пара
Кабель-переходник
EnDAT / HIPERFACE
ПОДКЛЮЧЕНИЕ ЭНКОДЕРА
КАБЕЛЕМ-ПЕРЕХОДНИКОМ
Up/Up датчик (Us)
0V/0V датчик (GND)
DATA (DATA+)
/DATA (DATA–)
CLOCK
/CLOCK
A+ (+COS)
A– (REFCOS)
B+ (+SIN)
B– (REFSIN)
Z+
Z–
Up/Up датчик (Us)
0V/0V датчик (GND)
DATA (DATA+)
/DATA (DATA–)
CLOCK
/CLOCK
A+ (+COS)
A– (REFCOS)
B+ (+SIN)
B– (REFSIN)
Z+
Z–
Внутренний экран для EnDAT
2.1/HIPERFACE (для SINCOS)
Внутренний экран для EnDAT
2.1/HIPERFACE (для SINCOS)
Короткий (<40 см) кабель-переходник
для сопряжения с разъемом
используемого кабеля энкодера
(может быть поставлен Omron)
Используемый кабель энкодера
Omron может поставить кабель для прямого подключения платы
энкодера к энкодеру двигателя (по запросу).
Прим.: для EnDAT 2.1 или HIPERFACE рекомендуется использовать кабель магнитного
энкодера с отдельным экранированием линий сигналов SIN/COS.
Во всех случаях обязательно применение витых пар для линий сигналов.
Для EnDAT 2.2 (ввиду отсутствия сигналов SIN/COS) внутреннее экранирование не обязательно.
EnDAT / HIPERFACE
ПРЯМОЕ ПОДКЛЮЧЕНИЕ
ЭНКОДЕРА КАБЕЛЕМ
Источник питания
для энкодера 2
3G3AX-ABS или
3G3AX-ABS30
R/L1
S/L2
T/L3
U/T1
V/T2
W/T3
OPT1C/
OPT2C
(Только одна!)
Выход CH1 A (cos)
Выход CH1 B (sin)
Выход CH2 A (cos)
Выход CH2 B (sin)
