19
Дополнительные платы Раздел 2-4

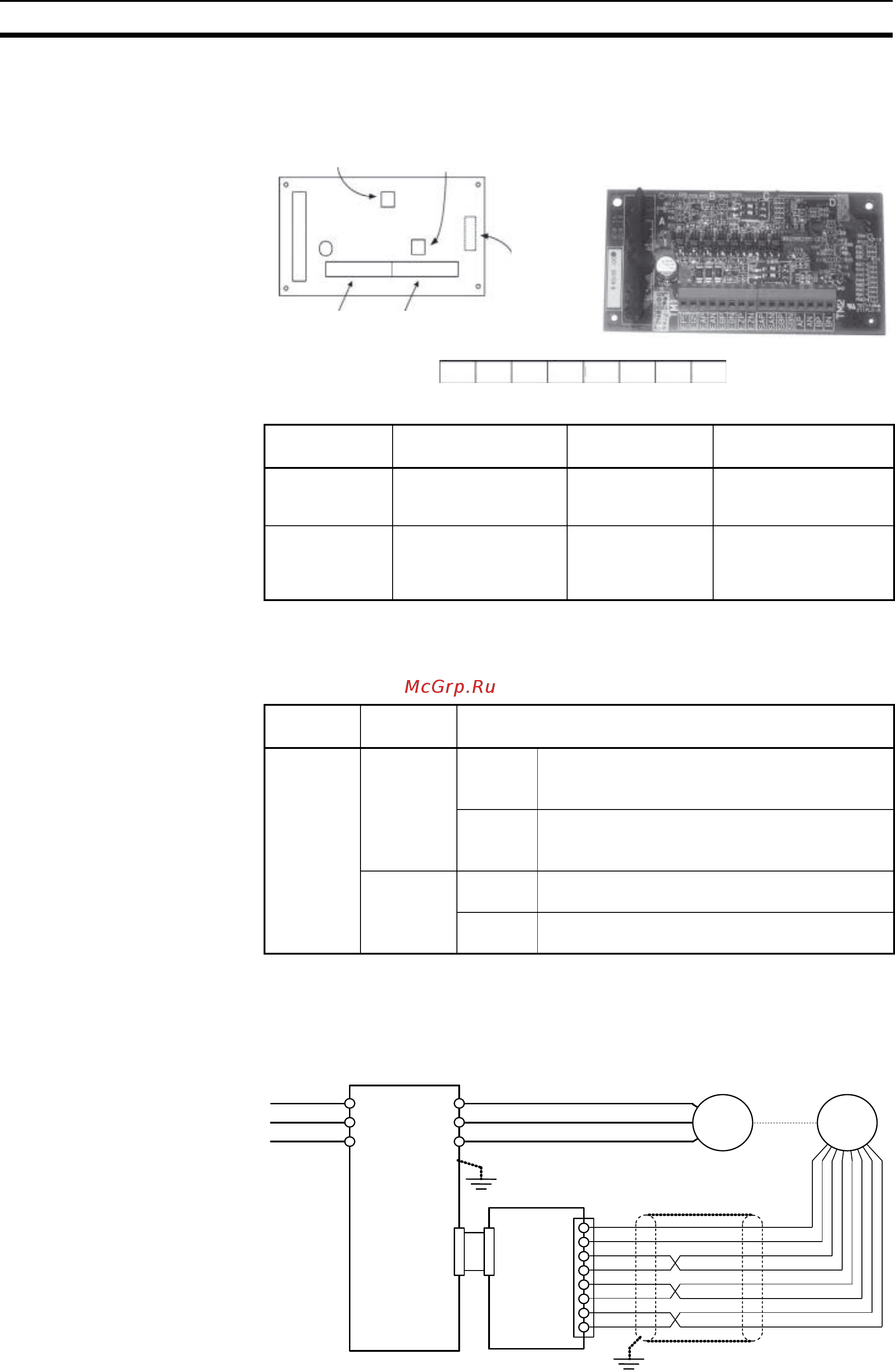

2-4-2 3G3AX-PG01: одноканальная плата для энкодера
свыходными формирователями линии
Примечание. Клеммный блок TM2 зарезервирован для использования с ПЧ LX.
Настройка DIP-переключателя
Примечание. DIP-переключатель SWR зарезервирован для использования с ПЧ LX.
Пример схемы подключения
Название
клеммы
Функция клеммы Назначение
Электрические
характеристики
EP5 (+5 В=)
EG5 (земля)
Вход напряжения
питания энкодера
Напряжение
питания энко-
дера
+/– 5 В=, макс. 150 мА
EAP, EAN,
EBP, EBN,
EZP, EZN
Входы сигналов
энкодера
Ввод сигналов A,
B, Z углового
энкодера
Входы для энкодера
с выходными форми-
рователями линии
(стандарт RS-422)
Клеммы TM1
EP5 EG5 EAP EAN EBP EBN EZP EZN
С LX не используется
С LX не используется
DIP-перекл. SWENC
TM1: подключение энкодера
Разъем
для подключения
к главной плате
DIP-
перекл.
Номер Пояснения
SWENC
1
ON
Обнаружение отсоединения цепи сигнала
A или B
(EAP-EAN или EBP-EBN) включено.
OFF
Обнаружение отсоединения цепи сигнала
A или B
(EAP-EAN или EBP-EBN) выключено.
2
ON
Обнаружение отсоединения цепи сигнала
Z (EZP-EZN) включено.
OFF
Обнаружение отсоединения цепи сигнала
Z (EZP-EZN) выключено.
EP 5
EG 5
Энкодер
TM 1
EAP
EAN
EBP
EBN
EZP
EZN
Двигатель
R/L1
S/L2
T/L3
U/T1
V/T2
W/T3
B
–
B+
A
–
A+
0В
+5В=
Z+
Z
–
Экран кабеля энкодера
Витая пара
Витая пара
Витая пара
Заземление экрана
3G 3AX -PG 01
OPT1C/
OPT2C
(Только одна!)
