37
Интерфейс взаимодействия с системой управления Раздел 4-3

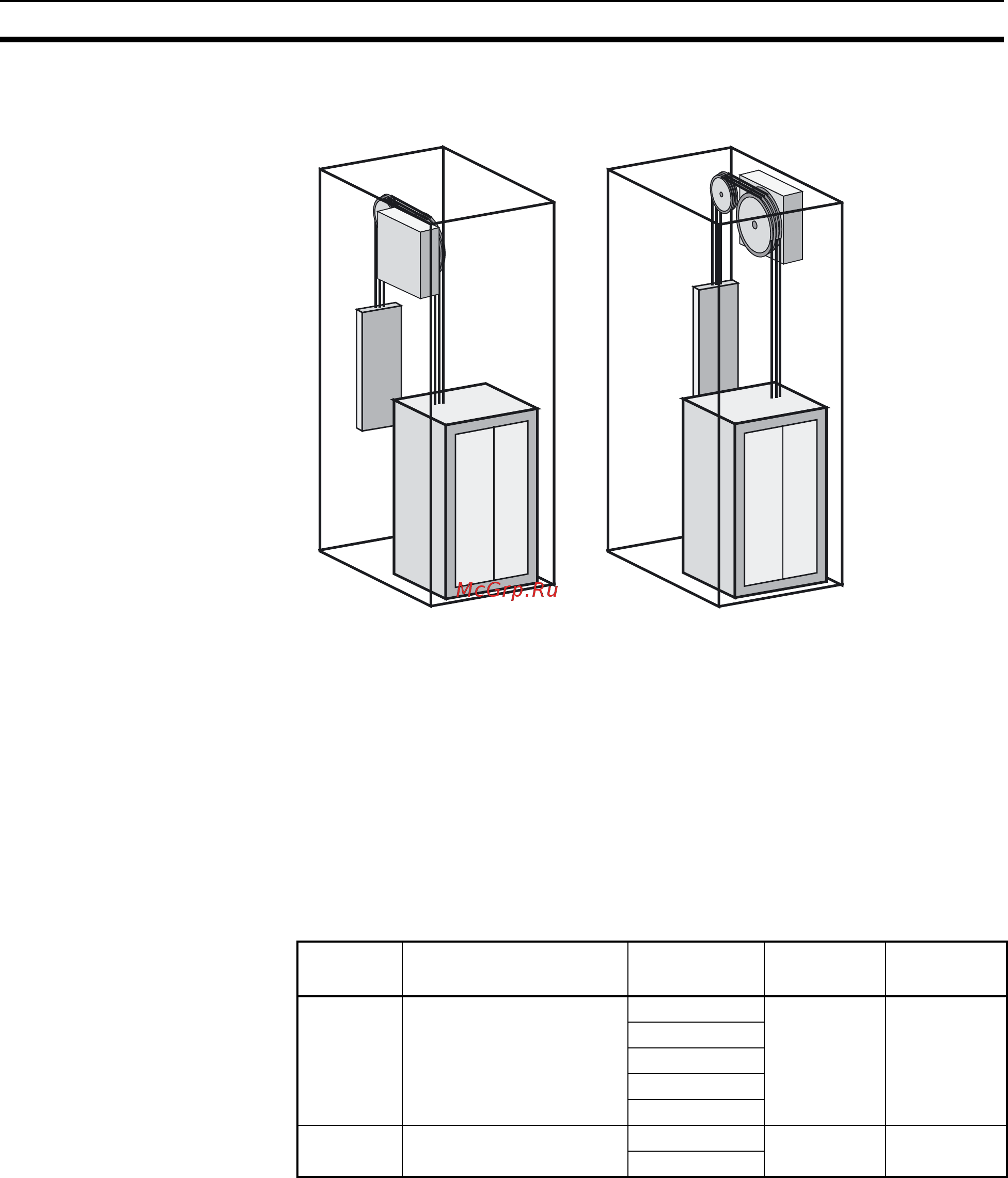

Очень часто, например, данный параметр используется в системах,
не имеющих машинного помещения, где соответствие между
направлением вращения двигателя и направлением движения кабины
зависит от того, с какой стороны шахты лифта установлен
электродвигатель (см. рис. выше).
Рекомендуется во всех случаях использовать одну и ту же схему
подключения фаз электродвигателя, а направление вращения, при
необходимости, изменять
путем соответствующей настройки параметра
A016.
4-2-4 Выбор единиц измерения скорости и разгона
4-3 Интерфейс взаимодействия с системой управления
В настоящее время существует множество типов систем управления
лифтом. Встречаются системы управления старого типа, рассчитанные
на применение двухскоростного двигателя.
Современные системы управления строятся на базе микропроцессорных
устройств (контроллеров), управляющих частотно-регулируемым
электроприводом. Необходимым звеном такой системы является
преобразователь частоты.
Преобразователь частоты LX обеспечивает точное регулирование
скорости движения и гибкое управление работой лифта. Преобразователь
частоты LX можно
адаптировать практически под любые требования
к набору сигналов управления.
A016 (изменение направления вращения) = 0
«Вверх» = по часовой стрелке
A016 (изменение направления вращения) = 1
«Вверх» = против часовой стрелки
Параметр Наименование функции
Диапазон
настройки/
значение
Начальное
значение
Примечания
F020 Выбор единиц скорости 00: Гц 00
01: мин-1
02: м/с
03: %
04: фут/мин
F021 Выбор единиц разгона/
торможения
00: с (сек)00
01: м/с2
