14
Дополнительные платы Раздел 2-4
2-4 Дополнительные платы

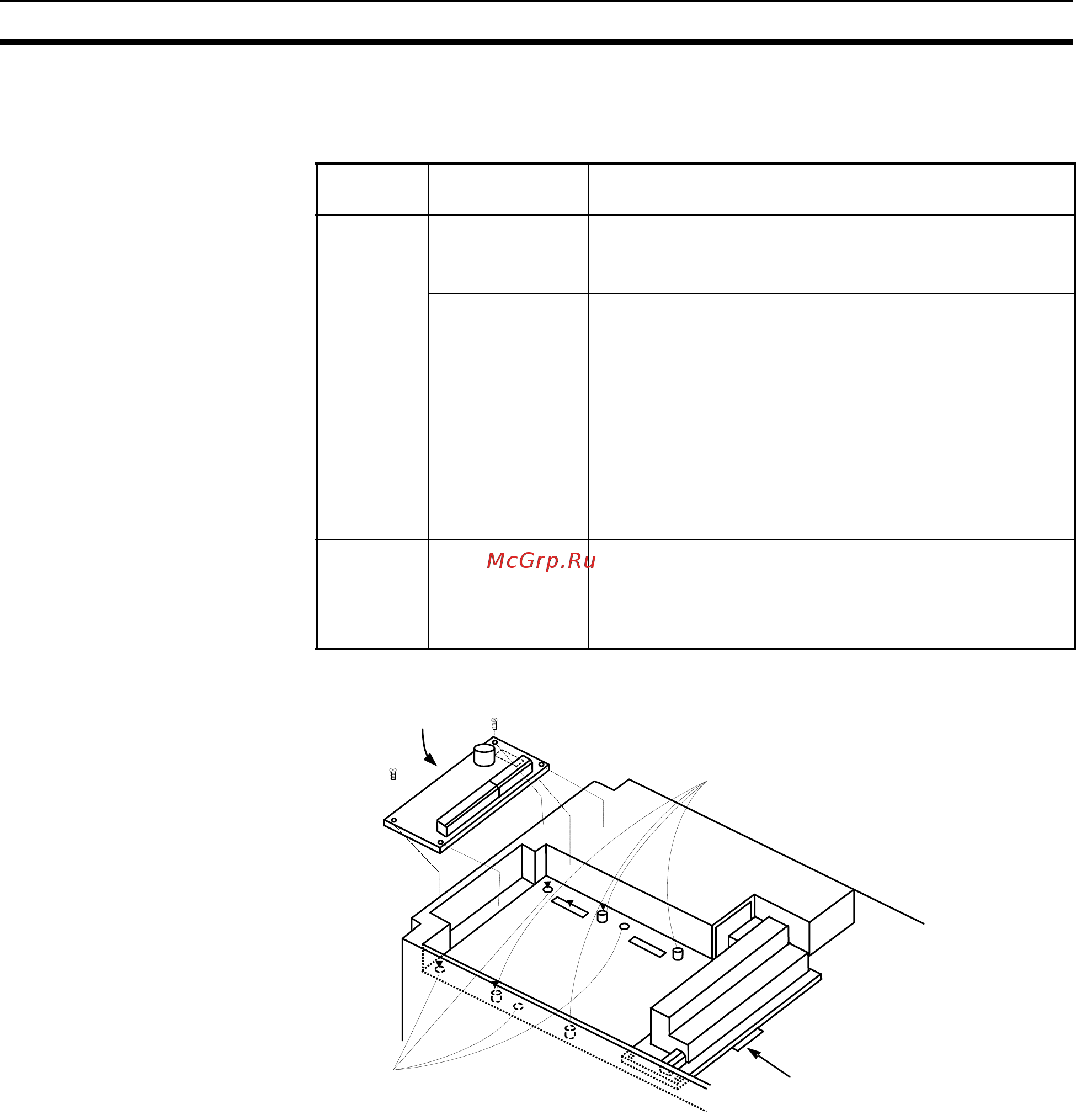

Установка дополнительной платы:
Тип
платы
Модель Характеристики
Энкодер
обратной
связи
3G3AX-PG01 • Инкрементный энкодер, выходы формирователей
линии 5 В (A/B/Z)
• Для подключения одного энкодера
3G3AX-ABS30
Специальная
модель для
двигателей без
редуктора
и
3G3AX-ABS
Стандартная
модель
универсального
назначения
Поддерживаются энкодеры трех следующих типов.
1) HIPERFACE
2) EnDat2.1/2.2
3) Инкрементный энкодер (каналы A/B/Z)
• Для подключения двух энкодеров
Доступна модель с повышенной
помехоустойчивостью, предназначенная для
использования с безредукторными двигателями
(восновном синхронными
).
Плата
дополни-
тельных
входов/
выходов
3G3AX-EIO 5 дискретных входов (под открытый коллектор)
1 дискретный выход (с открытым коллектором)
2 релейных выхода
Гнездо доп. платы 1
Клеммный блок
Плата
Гнездо доп. платы 2
Опоры
Фиксирующие винты (M3)
