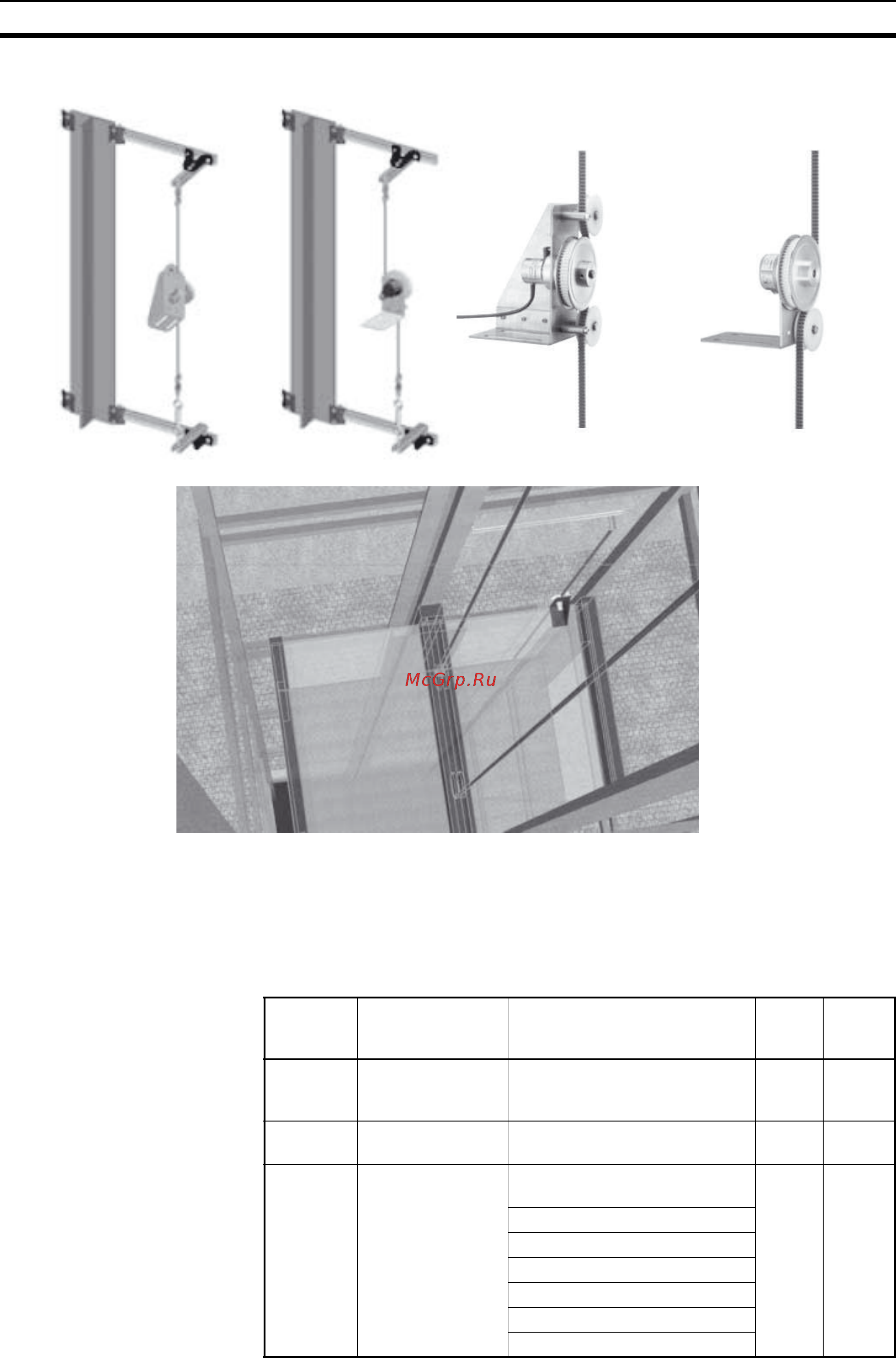

Позиционирование Раздел 7-3
Если всё же используется внутренний энкодер двигателя (что делать не
рекомендуется), необходимо либо полностью исключить, либо свести
к минимуму проскальзывание тяговых канатов (что обычно реально
только при небольшом количестве этажей).
Параметр
Наименование
функции
Диапазон настройки/
значение
Началь-
ное зна-
чение
Приме-
чания
P030 Ширина зоны
завершения пози-
ционирования
0–10000 5
P050–
P089
Положение этажа
00–39
-2147483647–2147483647 0
C001–
C009
Многофункц.
входы
1–7/GS1/GS2
40: PCLR (обнулить счетчик
текущего положения)
-
66: положение этажа 1 (FP1)
67: положение этажа 2 (FP2)
68: положение этажа 3 (FP3)
69: положение этажа 4 (FP4)
70: положение этажа 5 (FP5)
71: положение этажа 6 (FP6)
