20
Дополнительные платы Раздел 2-4

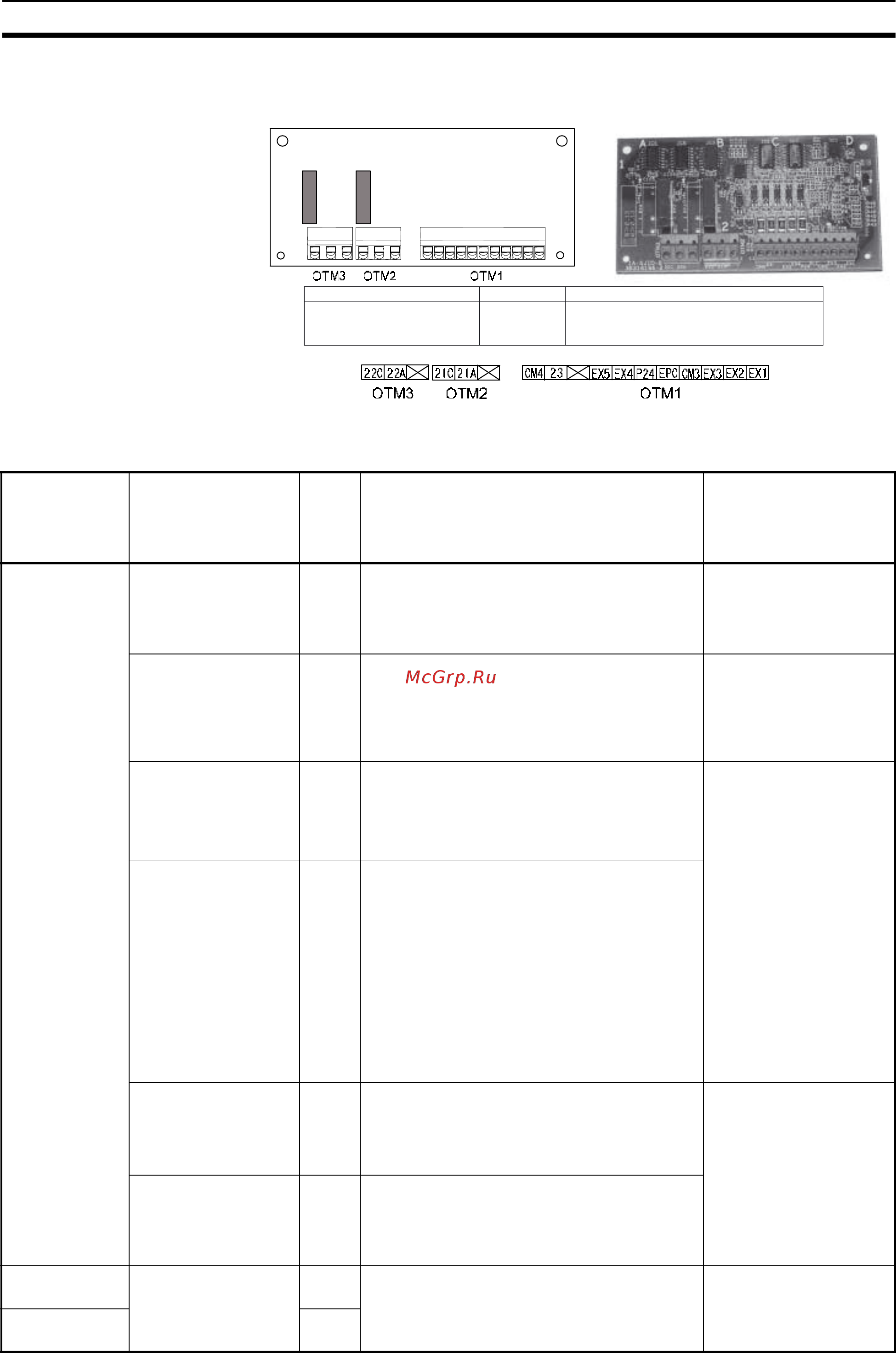

2-4-3 3G3AX-EIO: плата дополнительных входов/выходов
Назначение клемм:
Тип платы Модель Характеристики
Плата дополнительных
входов/выходов
5 дискретных входов (под открытый коллектор)
1 дискретный выход (с открытым коллектором)
2 релейных выхода
3G3AX-EIO
Клеммный
блок
Название клеммы
На-
зва-
ние
сиг-
нала
Описание Характеристики
OTM1 Напряжение
питания
P24 Напряжение питания +24 В= для
дискретных входов. Является общей
клеммой при подключении входных
цепей по схеме с втекающим током
(для выходов PNP-типа).
Максимальный
ток нагрузки:
100 мА
Напряжение
питания
CM3 Общая клемма по отношению к клемме
напряжения питания дискретных входов
P24. Является общей клеммой при
подключении входных цепей по схеме
с вытекающим током (для выходов
NPN-типа).
Многофункциональ-
ные входы
EX1
EX2
EX3
EX4
EX5
Многофункциональные входы, которым
могут быть назначены такие же функции,
что и встроенным многофункциональным
входам ПЧ.
Электрические
характеристики
участка цепи между
входом и клеммой
«EPC»
Минимальное
напряжение
включения:
18 В=
Входное
сопротивление:
4,7 кОм
Макс. напряжение:
27 В=
Макс. ток нагрузки
:
приблиз. 5,6 мА при
напряжении питания
27 В=
Общий вывод для
многофункциональ-
ных входов
EPC Вытекающий ток (NPN): P24-EPC
Втекающий ток (PNP): CM3-EPC
Выход с открытым
коллектором
23 Многофункциональный выход, которому
могут быть назначены такие же функции,
что и встроенным многофункциональным
выходам ПЧ.
Остаточное
напряжение
во включенном
состоянии:
4 В= и ниже
Максимальное
напряжение:
27 В=
Максимальный ток:
50 мА
Общий
вывод для
многофункциональ-
ного выхода
CM4 Вывод общей цепи выхода с открытым
коллектором.
OTM2 Релейные выходы 21A
21C
Многофункциональные выходы, которым
могут быть назначены такие же функции,
что и встроенным многофункциональным
выходам ПЧ.
5A/250 В~
5A/30 В=
OTM3 22A
22C
