12
Клеммы цепей управления Раздел 2-3

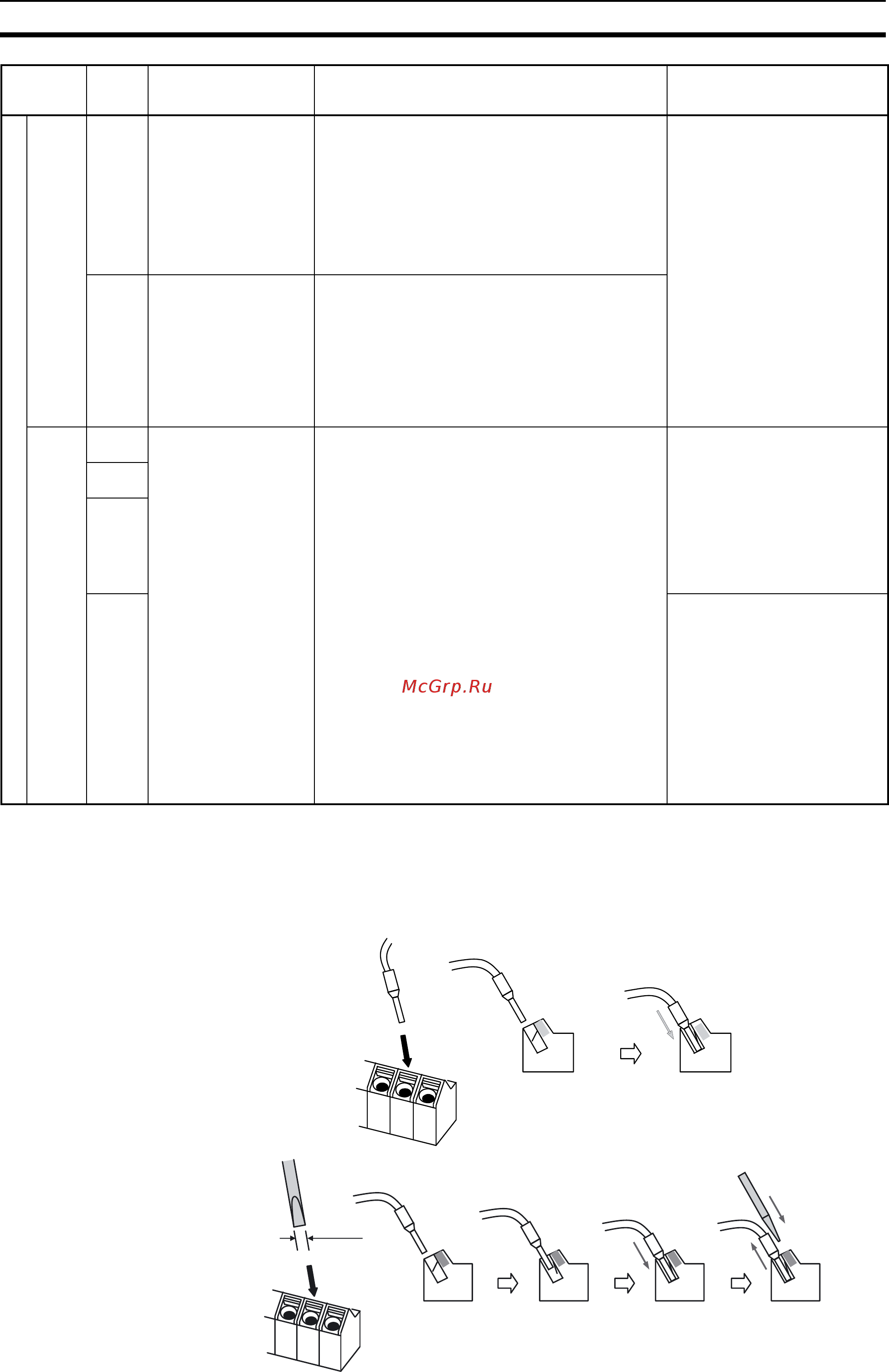

2-3-1 Подключение к клеммам с безвинтовым зажимом
Дискретные/цифровые
Дискретные
входы
1
2
3
4
5
6
7
GS1
GS2
Многофункциональные
входы
Каждому из этих многофункциональных входов
может быть назначена любая функция.
Если входы GS1 и GS2 выбраны в качестве
входов безопасности с помощью DIP-
переключателя SW1, для входа GS1 обязательно
должна быть выбрана функция 78, а для входа
GS2 — функция 79.
Если функция безопасности выключена, входы
GS1 и GS2 могут использоваться как обычные
многофункциональные входы.
Минимальное
напряжение
включения: 18 В=
Сопротивление между входом
и выводом «PLC»: 4,7 кОм
Максимальное напряжение
включения: 27 В=
Входной ток:
5,6 мА при 27 В=
PLC Общий вывод
дискретных входов
Эта клемма является общей клеммой
для дискретных входов.
С внутренним источником питания
(входы на замыкание/размыкание):
- перемычка между «P24» и «PLC»: схема
с вытекающим током (ток направлен от входа LX
квыходу внешнего устройства);
- перемычка
между «CM1» и «PLC»:
схема с втекающим током (ток направлен
от выхода внешнего устройства ко входу LX).
Дискретные
выходы
11a
11c
Многофункциональные
выходы
Каждому из этих многофункциональных выходов
может быть назначена любая функция.
Макс. допустимая нагрузка
релейного выхода:
250 В~/5 A (резистивная
нагрузка), 250 В~/1 A
(индуктивная нагрузка),
30 В=/5A (резистивная
нагрузка), 30 В=/1 A
(индуктивная нагрузка).
Минимальная допустимая
нагрузка релейного выхода:
1 В=/1 мА.
12a
12c
13a
13c
AL0
AL1
AL2
Макс. допустимая нагрузка
релейного выхода:
AL1-AL0:
250 В~/2 А (резистивная
нагрузка), 250 В~/0,2 A
(индуктивная нагрузка)
AL2-AL0:
250 В~/1 А (резистивная
нагрузка), 250 В~/0,2 A
(индуктивная нагрузка)
Минимальная коммутационная
способность контактов:
100 В~/10 мА
5 В=/100 мА
Тип
Наиме-
нова-
ние
Назначение Описание
Электрические
характеристики
2,5 мм
Для извлечения провода нажмите на оранжевый язычок отверткой небольшого
диаметра и потяните за провод.
Для вставки провода просто введите его внутрь клеммы до упора.
