10

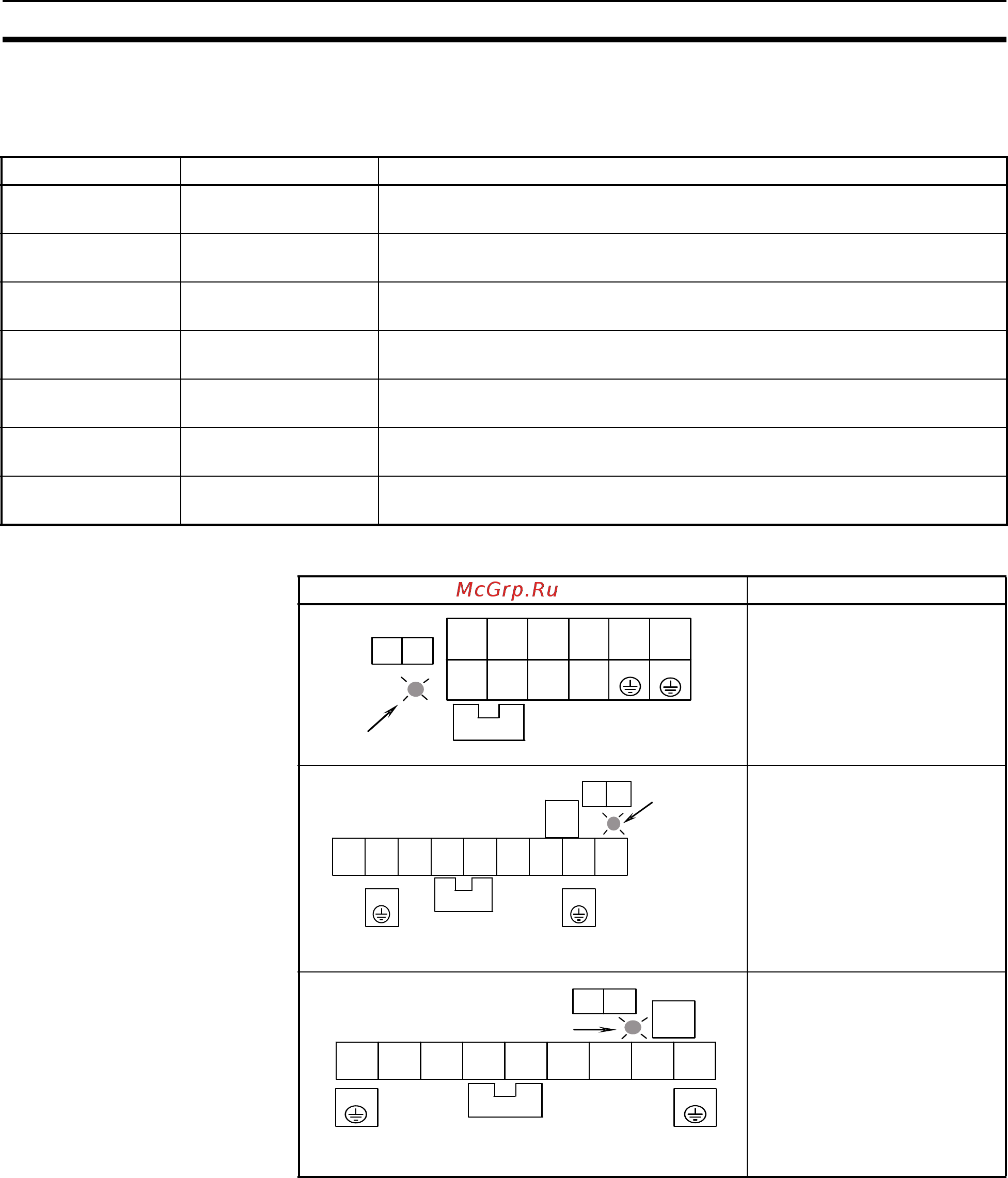

Клеммы силовых цепей Раздел 2-2
2-2 Клеммы силовых цепей
Примечание. Во избежание повреждения винтов следует использовать крестовую
отвертку позидрив, а не стандартную отвертку филлипс.
Название клеммы Назначение Описание
R, S, T (L1, L2, L3) Электропитание
силовой цепи
Трехфазное напряжение 380...480 В
R0, T0 Электропитание
схемы управления
Однофазное напряжение 200...240 В (для любого класса напряжения)
U, V, W (T1, T2, T3) Выход питания
двигателя
К этим клеммам подключается трехфазный электродвигатель
(асинхронный или синхронный)
PD, P (+1, +) Дроссель
постоянного тока
Удалите перемычку и подключите дроссель постоянного тока для
подавления гармоник тока и повышения коэффициента мощности.
P, RB (+, RB) Внешний тормозной
резистор
К этим клеммам подключается внешний тормозной резистор
P, N (+, -) Внешний тормозной
блок
К этим клеммам подключается внешний тормозной блок
G Земля Клемма заземления. Обеспечьте как можно меньшее сопротивление
цепи заземления. Заземление типа «C» (класс 400 В).
Клеммы Поддерживаемые модели
3G3LX-A4037
R0, T0: M4
Клемма заземления: M4
Клеммы питания: M4
3G3LX-A4040, A4055, A4075
R0, T0: M4
Клемма заземления: M5
Клеммы питания: M5
3G3LX-A4110
R0, T0: M4
Клемма заземления: M5
Клеммы питания: M6
3G3LX-A4150, A4185
R0, T0: M4
Клемма заземления: M6
Клеммы питания: M6
R0 T0
R
(L1)
S
(L2)
T
(L3)
U
(T 1 )
V
(T 2 )
W
(T3)
PD
(+ 1)
P
(+)
N
(-)
RB
(RB )
G
G
Индикатор заряда
Перемычка P(+) - PD(+1).
Удалить при подключении
дросселя пост. тока
R
(L1)
S
(L2)
T
(L3)
PD
(+ 1)
P
(+)
N
(
-)
U
(T1)
V
(T2)
W
(T 3 )
RB
(RB )
GG
R0 T0
Индикатор заряда
Перемычка P(+) - PD(+1).
Удалить при подключении
дросселя пост. тока
R
(L1)
S
(L2)
T
(L3)
PD
(+1)
P
(+)
N
(-)
U
(T 1 )
V
(T 2 )
W
(T 3 )
RB
(RB)
GG
R0 T0
Индикатор заряда
Перемычка P(+) - PD(+1).
Удалить при подключении
дросселя пост. тока
