13
Клеммы цепей управления Раздел 2-3
2-3-2 Отключение функции безопасного останова
В преобразователе частоты 3G3LX имеется функция безопасного останова.
Используются два входа (GS1/GS2), дублирующие друг друга.
Хотя функция безопасного останова реализуется исключительно аппаратно,
для нормальной работы внутренней программы ПЧ необходимо назначить
входы GS1 и GS2 в качестве входов безопасности, то есть присвоить
параметру C008 значение 78, а параметру C009 значение 79. Другие
многофункциональные входы использовать для этой функции невозможно.
Однако функцию безопасного
останова можно выключить, итогда входам
GS1 и GS2 могут быть назначены любые другие функции.

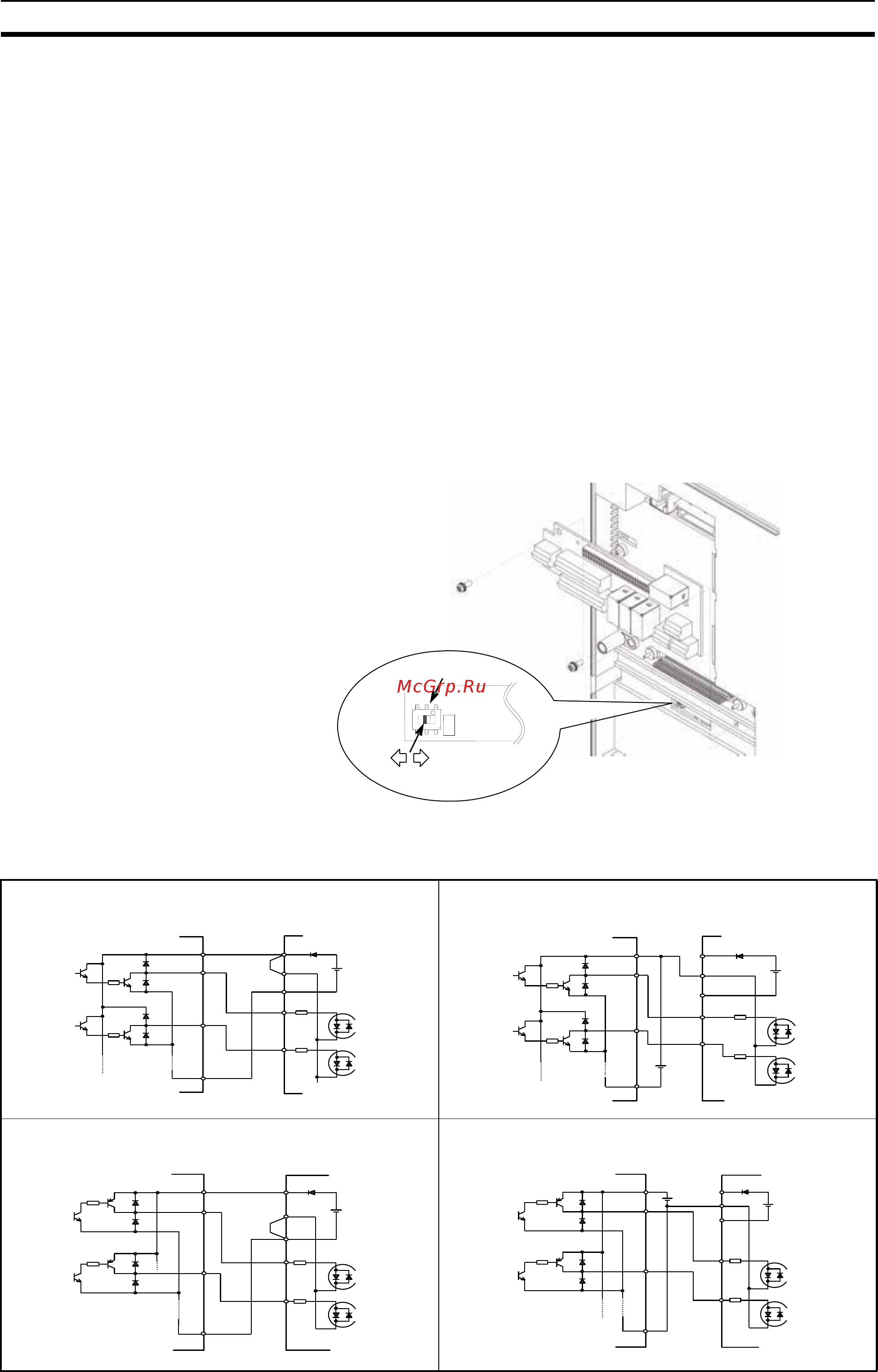

Для включения функции безопасности следует перевести переключатель
SW1 в положение «ON» (первоначально установлен в это положение).
Для изменения положения переключателя SW1 требуется снять крышку
клеммного блока (см. рисунок ниже). Если SW1 находится в положении
«OFF», входы GS1 и GS2 используются как обычные многофункциональны
е
входы, то есть параметрам C008 и C009 могут быть присвоены любые
действительные значения. Доступ к переключателю SW1 специально
усложнён во избежание его случайного переключения.
2-3-3 Выбор схемы подключения дискретных входов
ON
Ползунковый переключатель SW 1
OFF
(ВЫКЛ)
ON
(ВКЛ)
С завода: ON
(функц. безоп. вкл.)
Внутренний источник, вытекающий ток
(для выходов NPN-типа)
Внешний источник, вытекающий ток
(для выходов NPN-типа)
Внутренний источник, втекающий ток
(для выходов PNP-типа)
Внешний источник, втекающий ток
(для выходов PNP-типа)
24 В=
Преобразователь частоты
Модуль выходов
Перемычка
S
COM
P24
PLC
CM 1
GS 1
8
Преобразователь частоты
24 В=
P24
PLC
CM 1
GS 1
24 В=
S
COM
Модуль выходов
8
24 В=
Преобразователь частоты
Модуль выходов
S
COM P24
PLC
CM 1
GS 1
8
Перемычка
Преобразователь частоты
Модуль выходов
DC 24 V
DC 24 V
COM
S
P24
PLC
CM 1
GS 1
8
