Дополнительные платы Раздел 2-4

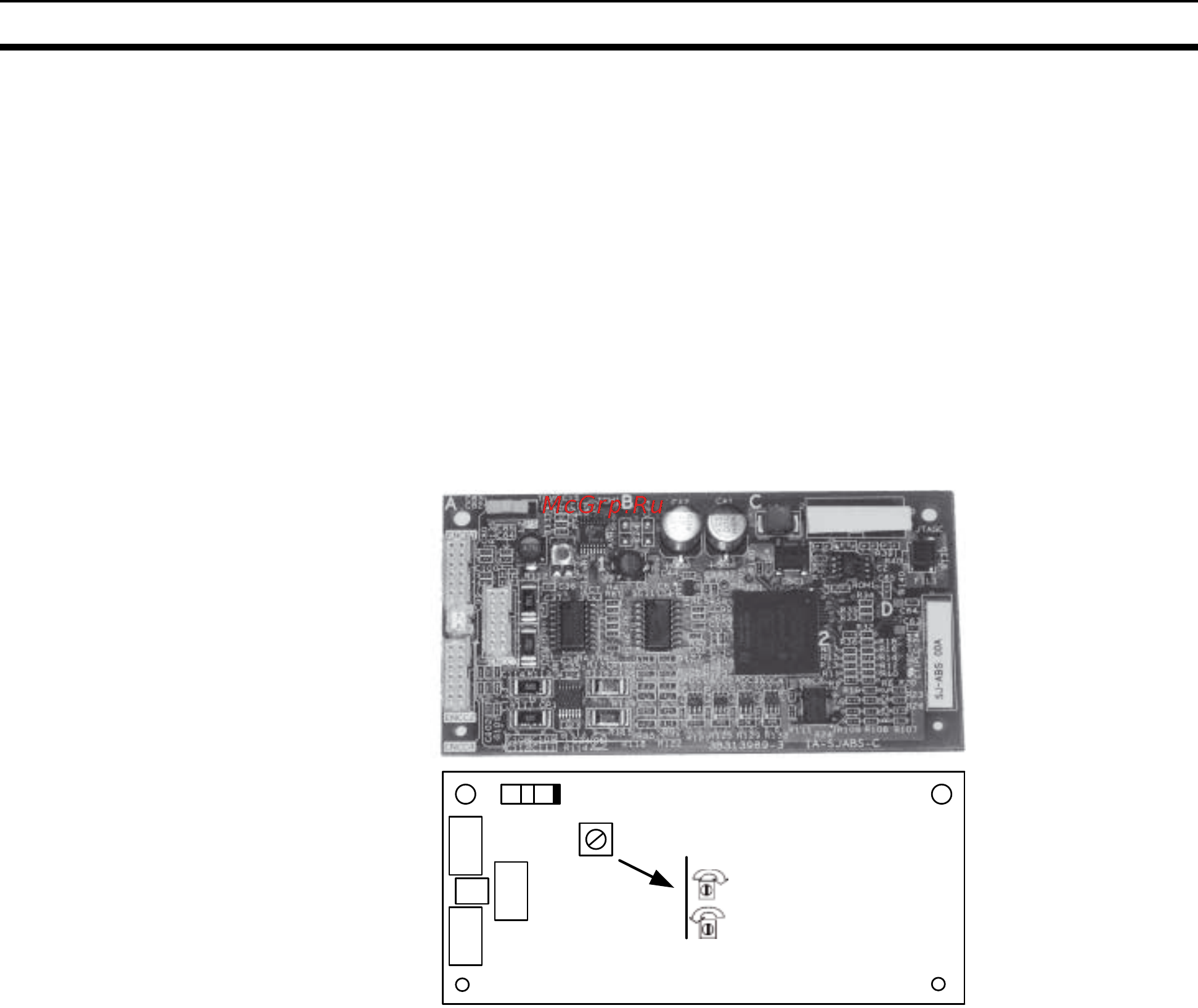

2-4-1 3G3AX-ABS или 3G3AX-ABS30: универсальная двухканальная
плата энкодера
Плата 3G3AX-ABS30 отличается от платы 3G3AX-ABS тем, что она
ориентирована на низкоскоростные безредукторные двигатели, обладает
более высокой помехоустойчивостью и более высокой разрешающей
способностью по скорости при малых значениях скорости.
Для установки дополнительной платы необходимо снять переднюю крышку
преобразователя частоты. После установки платы в преобразователь
частоты (в гнездо 1 или гнездо 2 (может быть установлена только одна
плата)) ее
необходимо зафиксировать двумя винтами (поставляются
сплатой).
CH1...CH3 (ENCC1...ENCC3) --> 90311-012LF или эквивалентный
(производитель: FCI)
CH2PS (ENCC4) --> Корпус: PAP-02V-S или эквивалентный /
онтакт: SPHD-002T-P0.5 или SPHD-001T-P0.5
(производитель: JST)
В качестве стандартной принадлежности для заказа доступны короткие
промежуточные кабели для подключения к клеммной плате.
В качестве опции для заказа доступны короткие промежуточные кабели
для подключения к некоторым типовым разъемам энкодера.
По специальному запросу компания Omron
может поставить короткие
промежуточные кабели для подключения к разъемам любого типа.
По специальному запросу компания Omron может поставить кабели для
прямого подключения платы энкодера к энкодеру двигателя.
PS
(выбор напряж. питания 5 В (EnDAT, TTL) или 10 В (Hiperface))
CH3 (выход)
CH 1
CH 2
CH 2PS
VR1 (для напр. питания 5 В, точн. регул. 4,7...6 В=)
Уменьшение напряжения
Увеличение напряжения
