5
Перегрузочная способность Раздел 1-4
1-4 Перегрузочная способность
Перегрузочная способность: 150 % в течение 30 секунд/200 % в течение 4
секунд
Условия для выбора элементов защиты преобразователя частоты:
- Номинальный выходной ток ПЧ указан для следующего режима
работы: период включения 3 минуты, продолжительность включения
50 %. Выдерживаемая перегрузка: 150 % в теч. 30 секунд (75 % при
непрерывной работе).
- Время срабатывания электронной тепловой защиты определяется
показанной ниже характеристикой предельного времени срабатывания.
Примечание 1. Уровень
срабатывания тепловой защиты изменить
невозможно, так как данная функция обеспечивает
защиту преобразователя частоты от повреждения.
Примечание 2.
После того как интегральное значение тока выходит за
установленный предел, определяемый характеристикой
срабатывания защиты, преобразователь частоты
переходит в состояние ошибки (E39: перегрузка
контроллера).
Пусковой крутящий момент:
-200% при 0,3 Гц (в режиме векторного управления без датчика
обратной связи);
-150% при 0 Гц (в режиме замкнутого векторного управления,
сдвигателем на один номинал мощности меньше, чем номинал ПЧ).
Время
обнаружения
Выходной ток

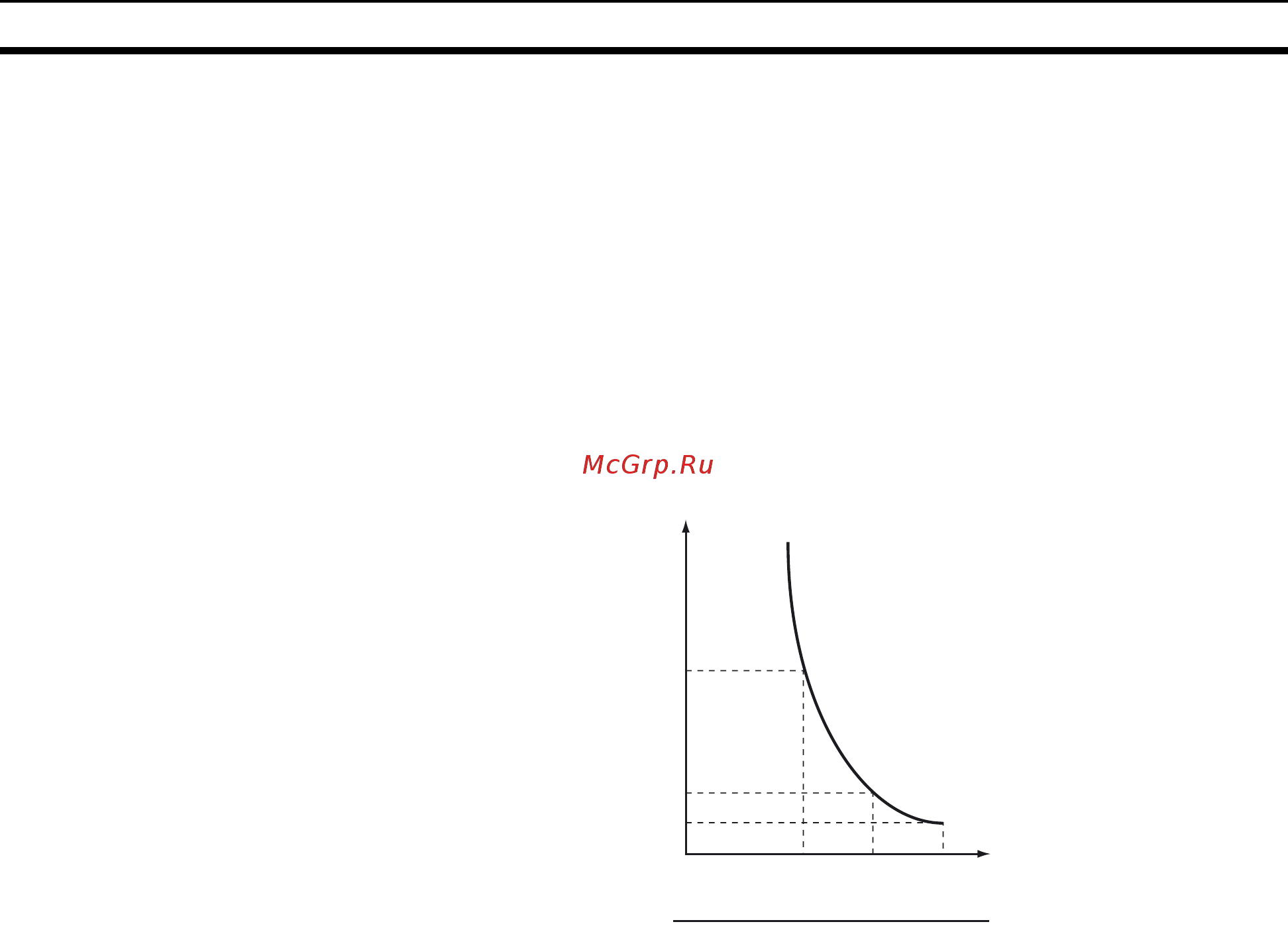

Характеристика предельного времени
срабатывания защиты
90 с
30 с
4 с
100 % 150 % 200 %
