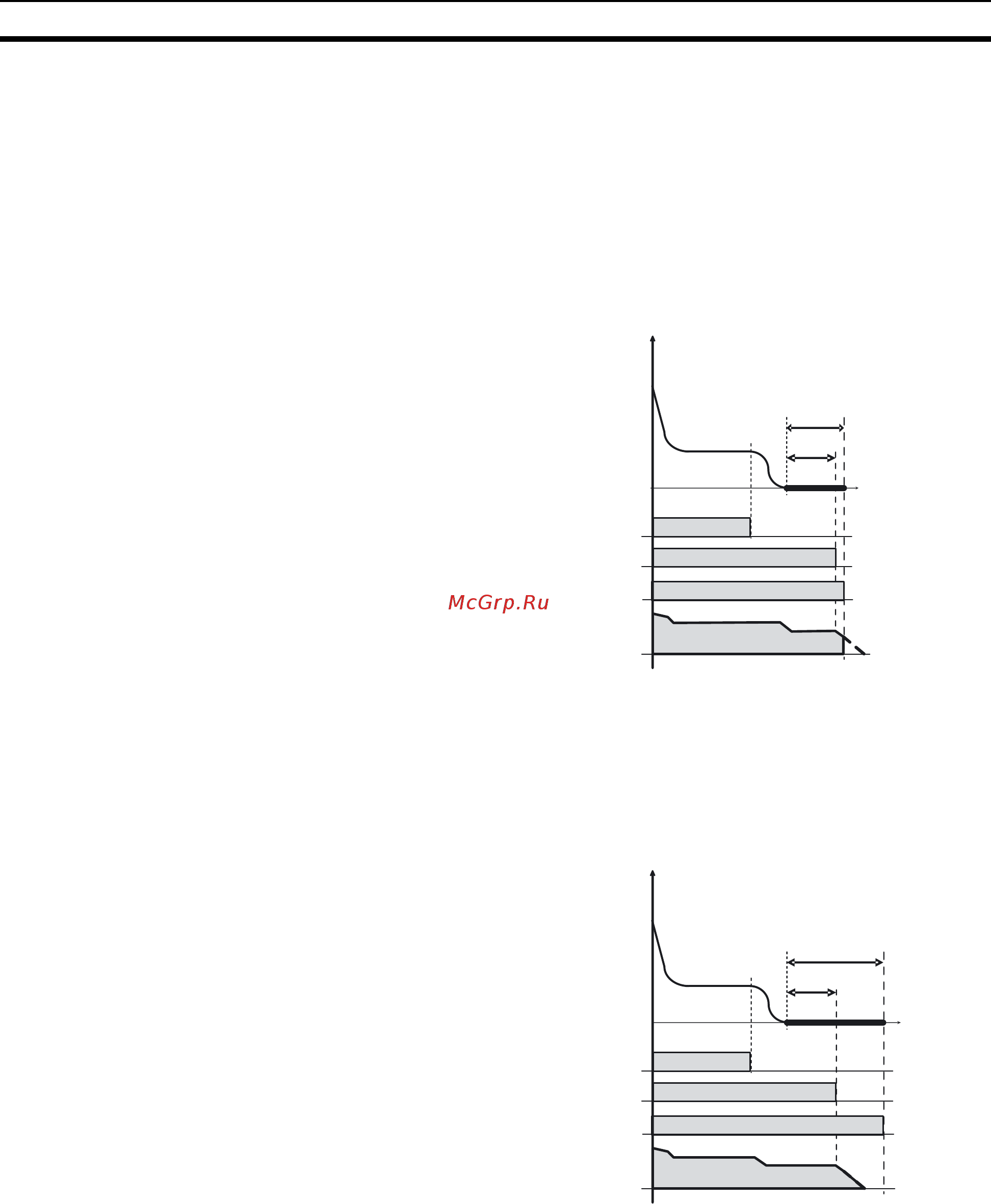

Шум в синхронном двигателе во время останова Раздел 6-7
6-7 Шум в синхронном двигателе во время останова
В некоторых случаях на этапе останова, уже после того как синхронный
двигатель остановлен и блокирован тормозом, снятие напряжения
питания с двигателя сопровождается шумом внутри двигателя.
При этом перемещение и остановка лифта могут выполняться
безупречно, однако при обесточивании двигателя (при размыкании
контактов контактора) может быть слышен сильный шум.
Причиной этого шума является реакция синхронного
двигателя на резкое
пропадание момента.
Для устранения этого явления необходимо увеличить время
остановленного состояния (A097), чтобы дать моменту полностью
обнулиться.
Если используется функция компенсации момента, также следует ввести
достаточно большое значение в параметр b060 (Время плавной отмены
смещения момента) (по умолчанию b060=0,01 сек).
A094
A097
Время
Команда «Вверх»/«Вниз»
Сигнал управления тормозом (BRK)
Сигнал управления контактором (CON)
Крутящий момент двигателя
Выходная
скорость
A094
A097
Команда «Вверх»/«Вниз»
Сигнал управления тормозом (BRK)
Время
Сигнал управления контактором (CON)
Крутящий момент двигателя
Выходная
скорость
