Ввод в эксплуатацию
5.6 Ввод в эксплуатацию функций
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
109
Определение параметров
Параметр Функция Установка
P1300[0...2] Тип управления = 4: U/f в экономичном режиме с линейной
характеристикой
= 7: U/f в экономичном режиме с квадратичной
характеристикой
r1348 Коэффициент экономичного
режима [%]
Этот параметр содержит вычисленный коэффициент
для экономичного режима (в диапазоне 80 до 120 %),
который применяется к требуемому выходному
напряжению.
Слишком низкое значение может вызвать
нестабильность в системе.

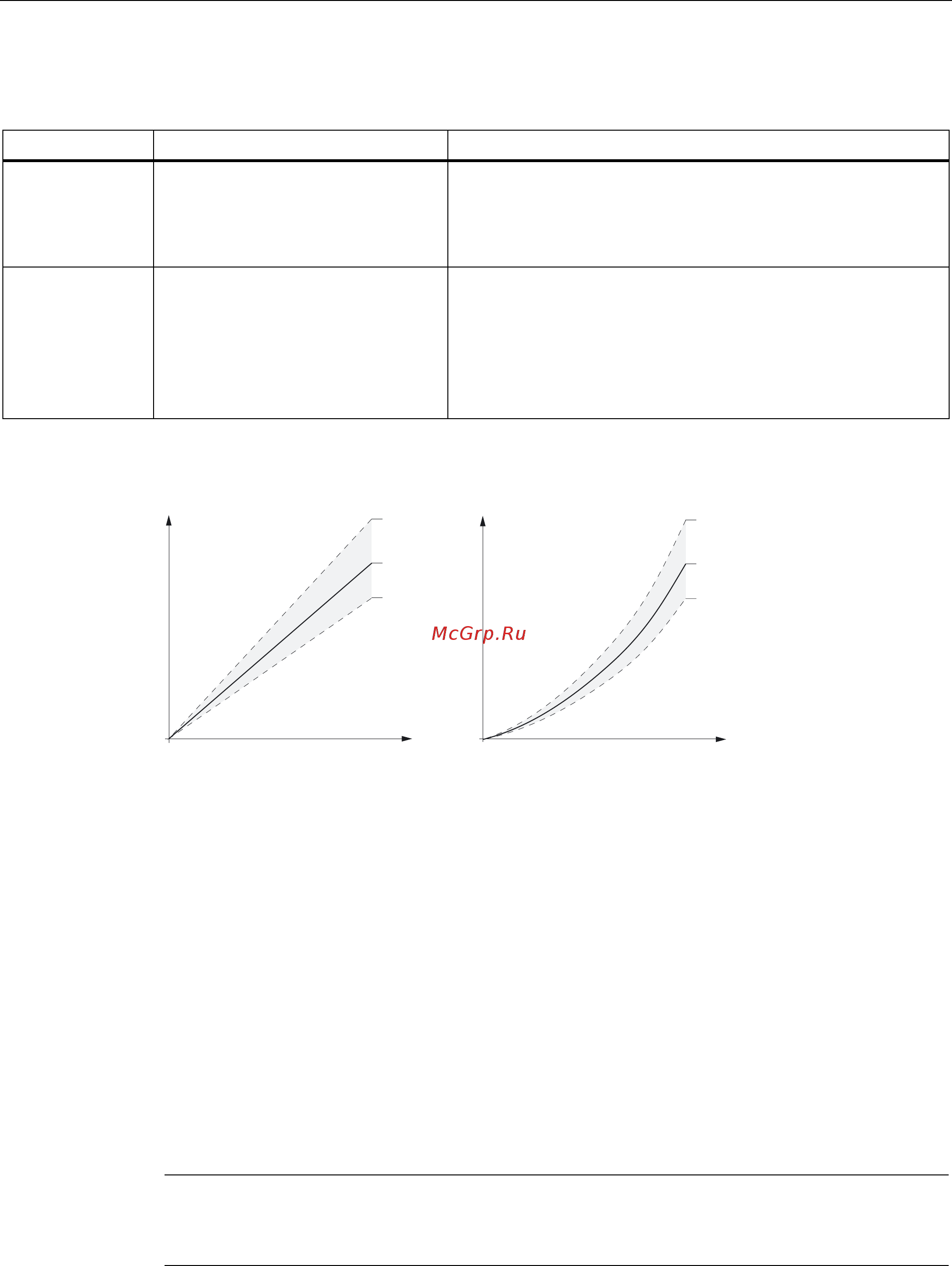

Функциональная схема
͕͔͕͓̈́͑͏͔͍͐͗͌͢͞͏͓͒͏͔͔͇͌͐ͦ
͇͇͙͗͑͌͗͜͏͙͘͏͇͑
͕͔͕͓̈́͑͏͔͍͐͗͌͢͞͏͓͉͇͇͙͑͋͗͏͔͇͇͇͙ͦ͗͑͌͗͜͞͏͙͘͏͇͑
̱͕ͤ͛͛͏͝͏͌
͔͙͕͔͋͒ͦͤ͑
͕͓͏͔͕͕͊͞
͍͗͌͏͓͇
̱͕ͤ͛͛͏͝͏͔͙͌͋͒ͦ
͕͔͕͓ͤ͑͏͔͕͕͍͊͗͌͞͏͓͇
99
II
5.6.3.5 Определение защиты двигателя от перегре
ва согласно требованиям UL508C
Функции
Эта функция защищает двигатель от перегрева. Функция определяет реакцию
преобразователя при достижении температурой двигателя порога предупреждения.
Преобразователь сохраняет текущую температуру двигателя на момент отключения и
реагирует при следующем включении согласно установке в P0610. Если для P0610
устанавливается значение, отличное от 0 или 4, то преобразователь выполняет
отключение (F11), если температура двигателя превысит порог предупреждения в
P0604 на 10%.
Примечание
Для обеспечения защиты по UL508C, использовать заводскую установку "6" для
параметра P0610.
