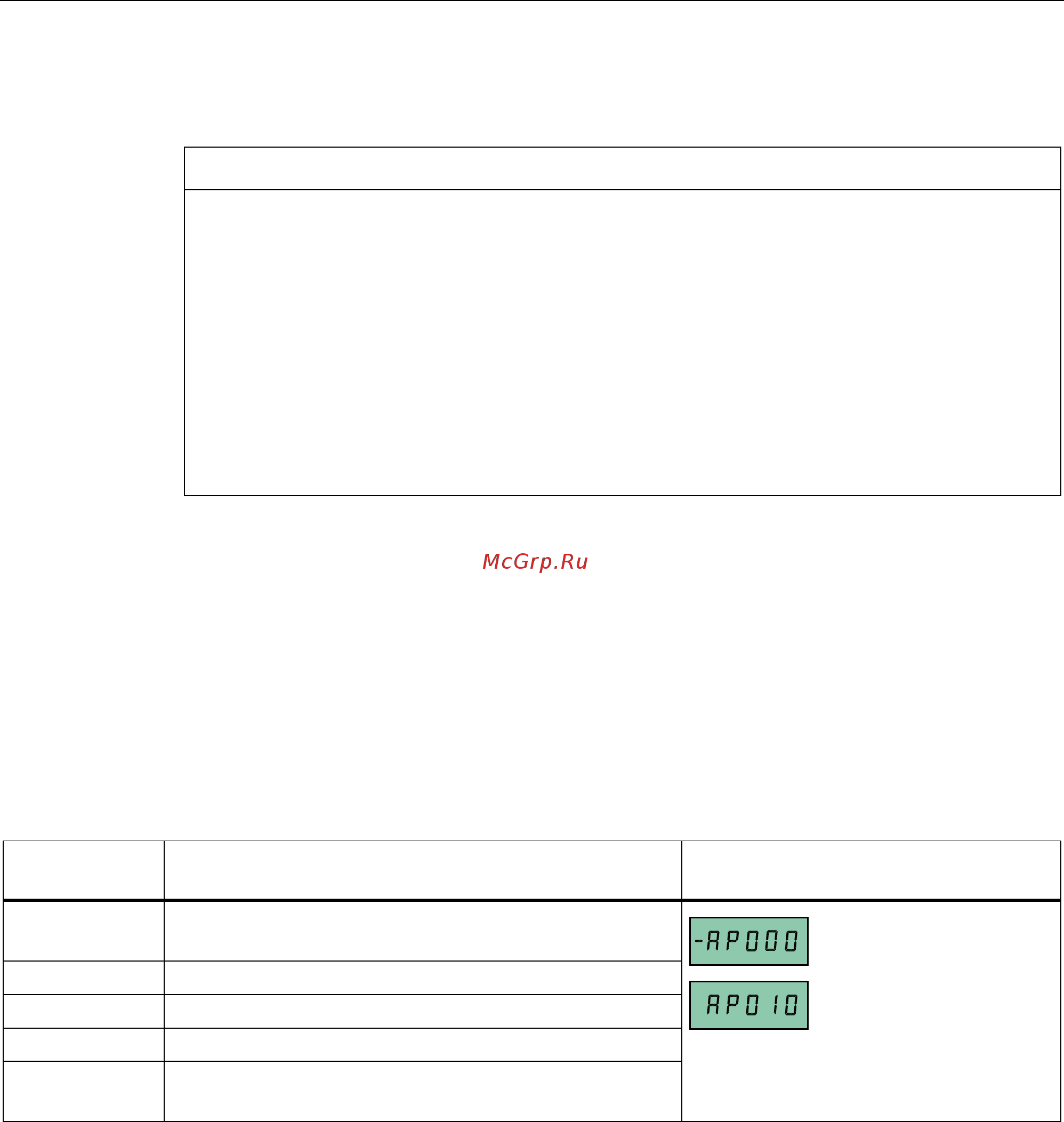

Siemens 6SL3210-5BE32-2UV0 [65/371] Определение прикладных макросов
![Siemens 6SL3210-5BE32-2UV0 [65/371] Определение прикладных макросов](/views2/1586513/page65/bg41.png)
Ввод в эксплуатацию
5.5 Базовый ввод в эксплуатацию
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
65
5.5.1.4 Определение прикладных макросов
ЗАМЕТКА
Установки прикладных макросов
Установка прикладных макросов это однократная операция при вводе
преобразователя в эксплуатацию. Придерживаться следующего порядка действий
при изменении прикладного макроса на значение, не соответствующее последней
использованной установке:
Выполнить сброс на заводские установки (P0010 = 30, P0970 = 1).
Повторить базовый ввод в эксплуатацию и изменить прикладной макрос.
Если этого не сделать, то преобразователь может использовать установки как
текущего, так и выбранного прежде макроса, что может привести к непредсказуемым
последствиям.
Функции
Это меню содержит ряд распространенных приложений. Каждый прикладной макрос
определяет блок установок параметров для определенного приложения. После
выбора прикладного макроса соответствующие установки применяются на
преобразователе для упрощения процесса ввода в эксплуатацию.
Стандартный прикладной макрос это "AP000" для прикладного макроса 0. Если
прикладной макрос не подходит для приложения, то выбрать макрос, наиболее близко
соответствующий приложению, и внести требуемые изменения в параметры.
Прикладной
макрос
Описание Пример отображения
AP000 Установка по умолчанию с завода. Параметры не
изменяются.
AP010 Простые задачи для насосов
AP020 Простые задачи для вентиляторов
AP021 Задачи для компрессоров
AP030 Задачи для ленточных транспортеров
Знак минус указывает на то, что
речь идет о текущем выбранном
макросе.
