Электрический монтаж
4.4 Конструкция электрошкафа согласно требованиям ЭМС
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
37
Для преобразователей 400 В без фильтров типоразмера C, оснащенных назваными в разделе
B1.8 фильтрами:
Для выполнения требований класса А для кондуктивных помех установить ферритовый
сердечник типа „Würth 742-715-4“ или равноценный вблизи от клемм питания преобразователя.
Для преобразователей 400 В типоразмера D без фильтра, оснащенных назваными в разделе
B1.8 фильтрами:
Для выполнения требований класса А для излучаемых помех установить два ферритовых
сердечник типа „Würth 742-715-5“ или равноценных вблизи от клемм питания преобразователя, а
также один ферритовый сердечник типа „Würth 742-712-21“ или равноценный вблизи от клемм
питания внешнего ЭМС-фильтра.

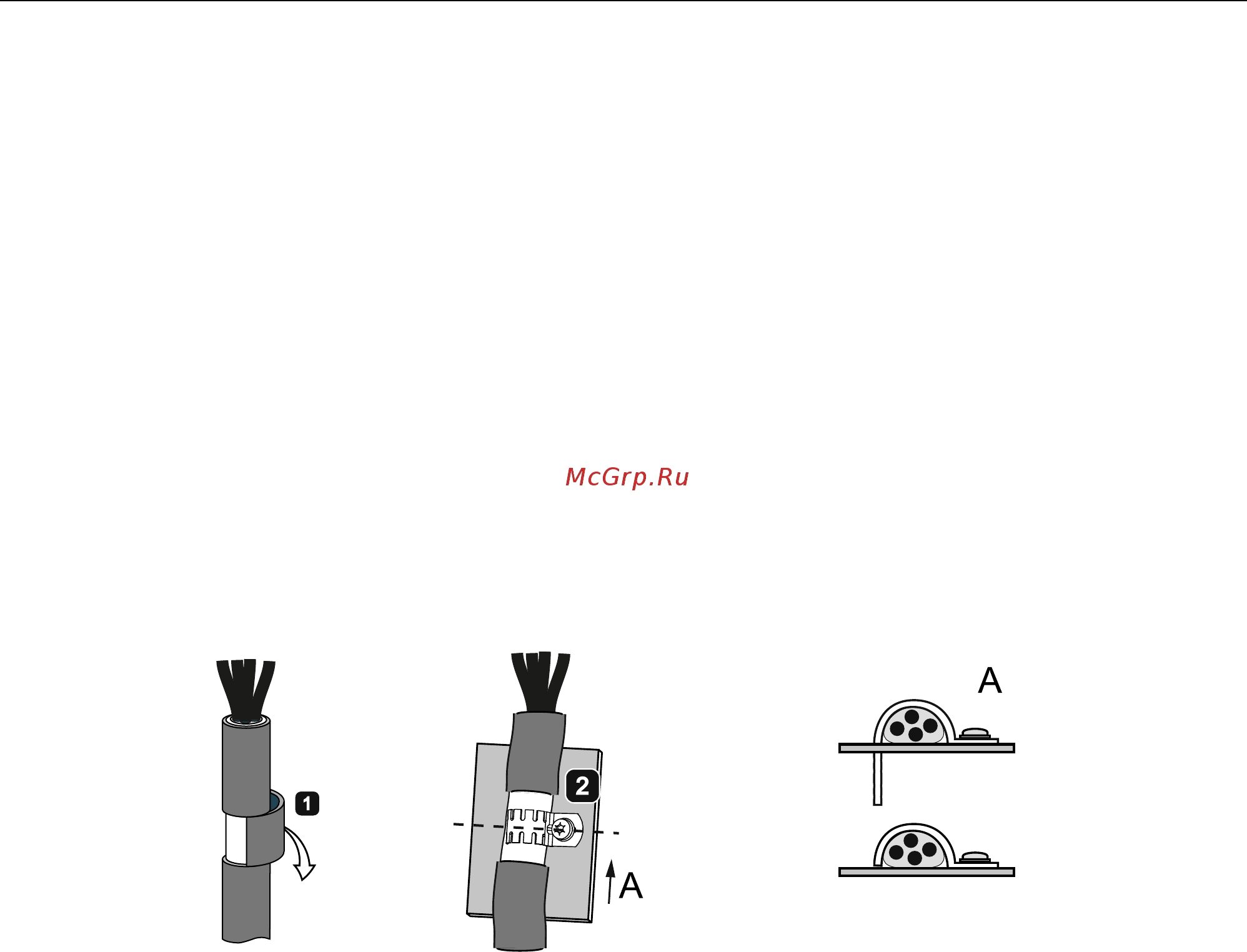

Метод экранирования
Пример ниже показывает вариант с и без пластины для экрана.
̺͇͋͒͏͙ͣ͏͎͕͒
ͦ͝͏ͥ͇͈͑͌͒ͦ
̴͇͕͍͒͏͙ͣ͇͔ͤ͑͗͇͈͑
͌͒ͦ͔͇͇͔ͤ͑͗͏͚͚͗ͥ͠
ͥ͖͇͙͒͘͏͔͚͏͒͏͓͙͇͌
͒͒͏͚͌͑ͥ͘͞͓͕͔͙͇͍͔͚
ͥ͖͇͔͌͒ͣ
͇͔̈́͑͗͏͚͇͗ͥͦ͠
͖͇͙͒͘͏͔͇
̳͕͔͙͇͍͔͇ͦ͖͇͔͌͒ͣ
4.4 Конструкция электрошкафа согласно требованиям ЭМС
Простым и недорогим способом устранения помех внутри электрошкафа является
раздельная установка источников помех и чувствительного оборудования.
После необходимо разбить электрошкаф на зоны ЭМС и упорядочить устройства в
электрошкафу согласно следующим правилам по зонам.
Отдельные зоны должны иметь электромагнитное разделение; использовать для
этого отдельные металлические боксы или заземленные разделительные
перегородки.
При необходимости использовать фильтры и/или модули сопряжения на
интерфейсах зон.
Кабели различных зон должны быть разделены и не находиться в общих
кабельных стволах или каналах.
Все коммуникационные (к примеру, RS485) и сигнальные кабели, выходящие из
электрошкафа, должны быть экранированы.
