Электрический монтаж
4.3 Установка согласно требованиям ЭМС
Преобразователь SINAMICS V20
36 Руководство по эксплуатации, 02/2013, A5E31871369
● питание преобразователя через загрузчик параметров при отсутствии тока сети
Дополнительную информацию по двум этим дополнительным модулям можно найти в "Загрузчик
п
араметров (Страница 327)" и "Внешняя BOP и интерфейсный модуль BOP (Страница 331)".
4.3 Установка согласно требованиям ЭМС
Установка преобразователя согласно требованиям ЭМС
Комплект для подключения экрана предлагается как опция для любого типоразмера.
(Дополнительную информацию по этой опции можно найти в приложении "Комплекты для
под
ключения экрана (Страница 356)".) С его помощью можно прос
то и эффективно подключить
экран, необходимый для монтажа преобразователя согласно требованиям ЭМС. Если комплект
для подключения экрана не используется, то как альтернатива устройство и компоненты могут
быть установлены и на металлической монтажной панели с хорошей электропроводностью и
большой площадью контакта. Эта монтажная панель должна быть соединена с электрошкафом и
защитным заземлением или шиной заземления ЭМС.

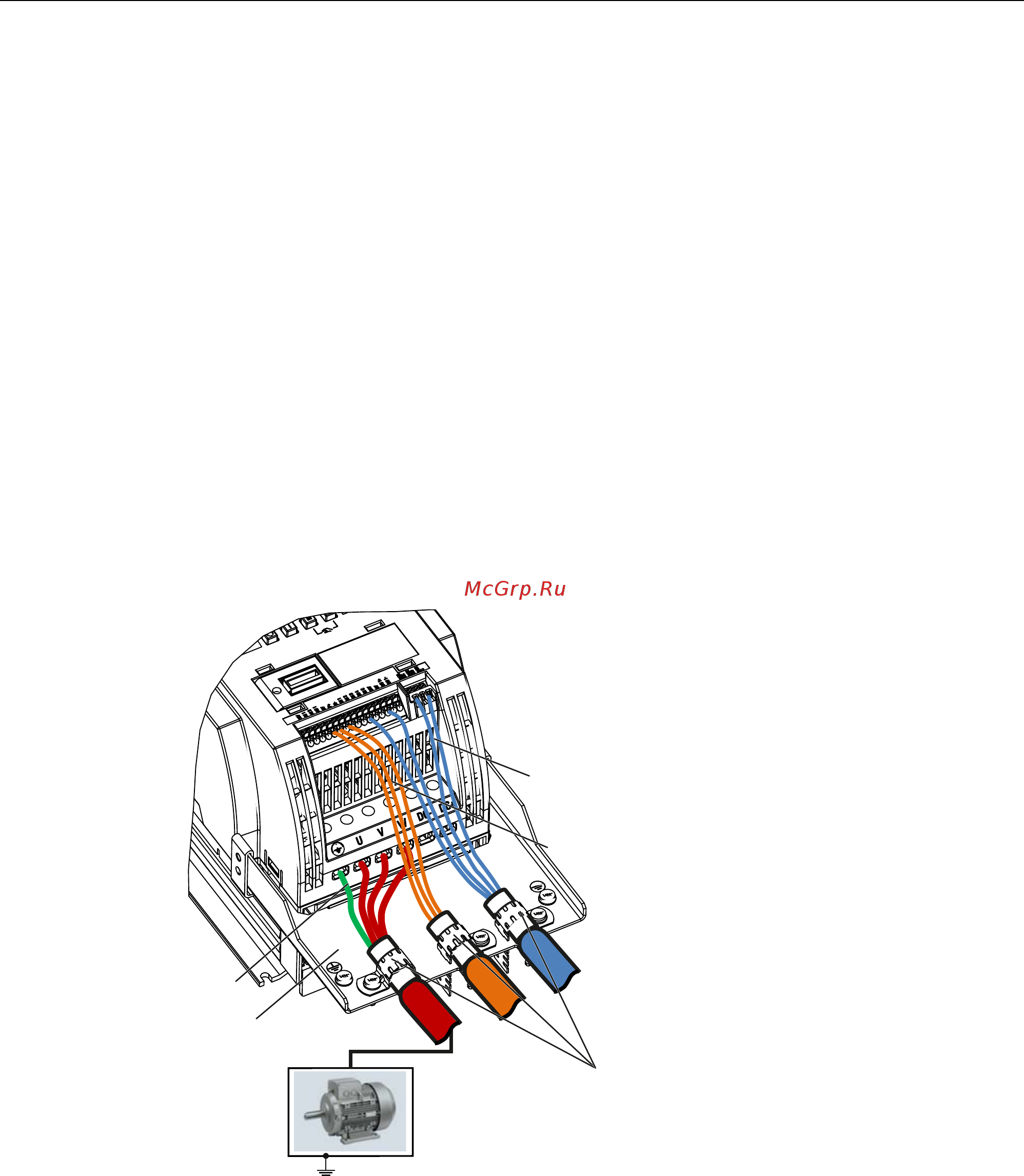

Рисунок ниже демонстрирует пример монтажа преобразователя типоразмера B/C согласно
требованиям ЭМС.
̸̳͓͓̈́͑͒͌͋͒ͦ͢
͇͔͇͇͈ͤ͑͗͑͌͒ͦ
̫͉͏͇͙͊͌͒ͣ
͇͔̈́͑͗͏͚͇͗ͥͦ͠
͖͇͙͒͘͏͔͇
̱͓͓͒͌͢,2
3(89:
931
Монтаж опций для внешних фильтров ЭМС согласно требованиям ЭМС
Все преобразователи 400 В должны быть смонтирован в электрошкаф со специальным
уплотнением ЭМС вокруг дверцы.
