Ввод в эксплуатацию
5.6 Ввод в эксплуатацию функций
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
75
5.6.2 Ввод в эксплуатацию базовых функций
5.6.2.1 Выбор режима останова
Функции
Как сам преобразователь, так и пользователь, должны реагировать на самые разные
ситуации и при необходимости останавливать преобразователь. По этой причине
необходимо учитывать не только эксплуатационные требования, но и защитные
функции преобразователя (к примеру, от электрической или тепловой перегрузки) и
функций защиты персонала и оборудования. Благодаря различным функциям ВЫКЛ
(ВЫКЛ1, ВЫКЛ2, ВЫКЛ3) преобразователь может гибко реагировать на названные
требования. Помнить, что после вызова команды ВЫКЛ2/ВЫКЛ3 активна блокировка
включения преобразователя. Для повторного включения двигателя потребуется сигнал
"low → high" команды включения (ON).

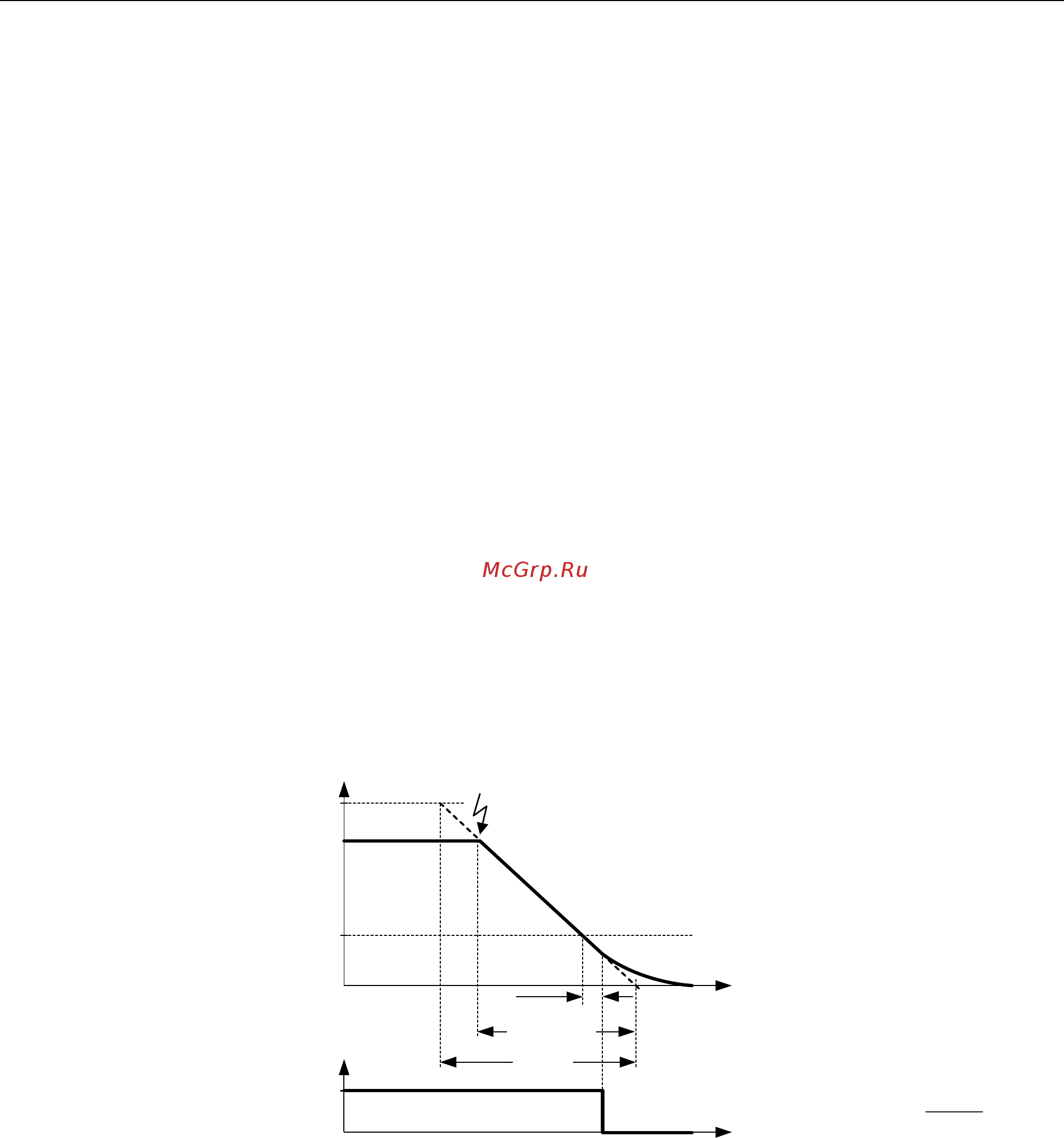

ВЫКЛ1
Команда ВЫКЛ1 плотно связана с командой ВКЛ. При отмене команды ВКЛ, ВЫКЛ1
активируется напрямую. Преобразователь при ВЫКЛ1 выполняет торможение с
временем торможения P1121. При падении выходной частоты ниже значения
параметра P2167 или по истечении времени в P2168 импульсы преобразователя
блокируются.
̨͏͙b
̷͇͈͕͙͇
̵͙͓͔͇͌͏͓͖͚͇͒ͣ͘
I
DFW
3
I
PD[
3
3
2))
W
GRZQ2))
W
W
3
U
3
W
GRZQ2))
3ຘ
_I
_
I
