Ввод в эксплуатацию
5.5 Базовый ввод в эксплуатацию
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
69

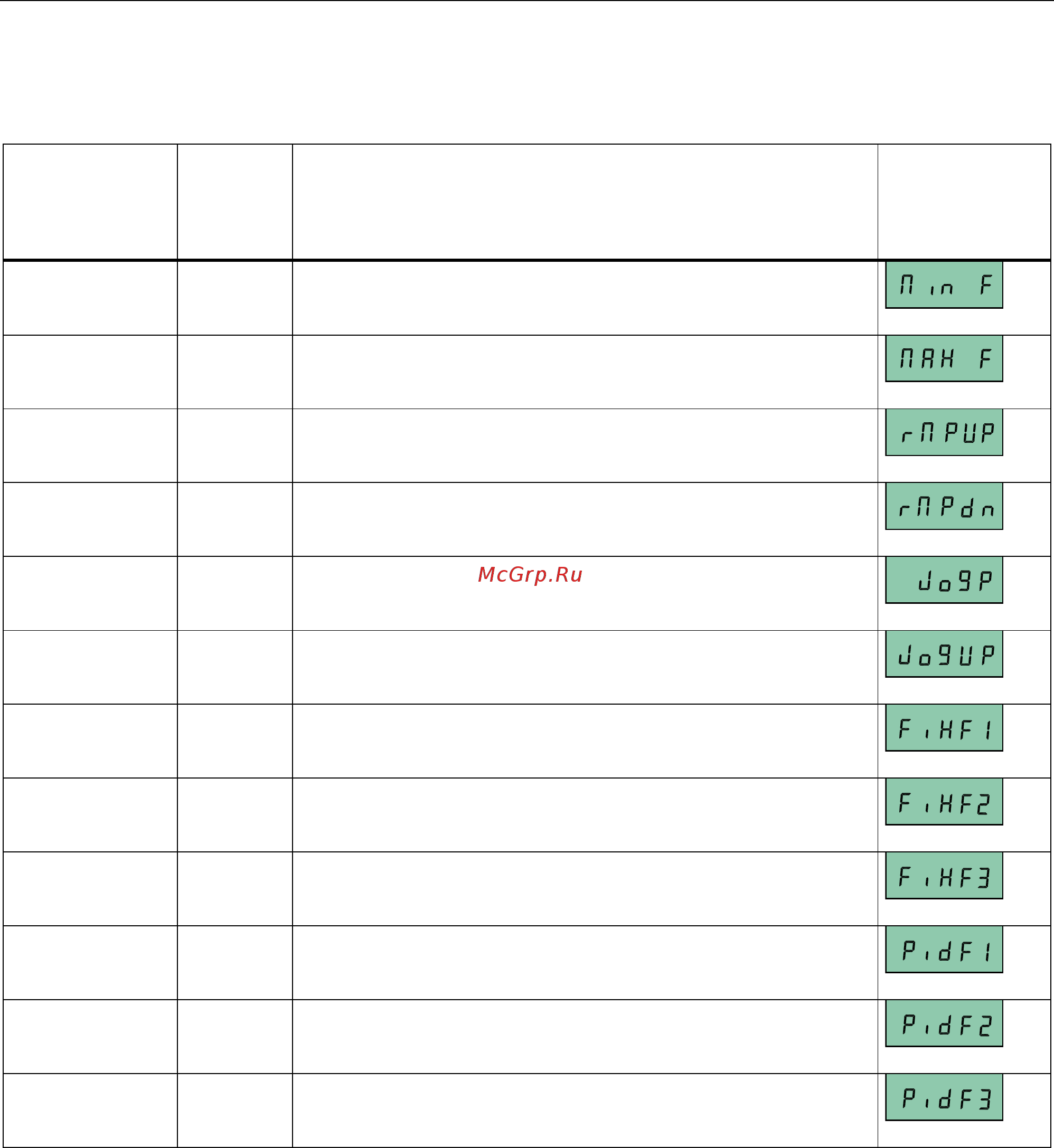

Определение параметров
Параметр Уровень
доступа
Функция Текстовое
меню
(если P8553 =
1)
P1080[0] 1 Мин. частота двигателя
(MIN F)
P1082[0] 1 Макс. частота двигателя
(MAX F)
P1120[0] 1 Время разгона
(RMP UP)
P1121[0] 1 Время торможения
(RMP DN)
P1058[0] 2 Частота JOG
(JOG P)
P1060[0] 2 Время разгона JOG
(JOG UP)
P1001[0] 2 Постоянное заданное значение 1 частота
(FIX F1)
P1002[0] 2 Постоянное заданное значение 2 частота
(FIX F2)
P1003[0] 2 Постоянное заданное значение 3 частота
(FIX F3)
P2201[0] 2 Постоянное заданное значение 1 ПИД-частота
(PID F1)
P2202[0] 2 Постоянное заданное значение 2 ПИД-частота
(PID F2)
P2203[0] 2 Постоянное заданное значение 3 ПИД-частота
(PID F3)
5.5.2 Базовый ввод в эксплуатацию через меню параметров
В качестве альтернативы базовому вводу в эксплуатацию через меню начальной
установки возможен и ввод в эксплуатацию через меню параметров в качестве второй
возможности базового ввода в эксплуатацию. Этот порядок действий поможет тем, кто
привык вводить преобразователь в эксплуатацию таким способом.
