Механический монтаж
3.2 Установка в электрошкаф (типоразмеры A до D)
Преобразователь SINAMICS V20
22 Руководство по эксплуатации, 02/2013, A5E31871369
3.2 Установка в электрошкаф (типоразмеры A до D)
Преобразователь может быть установлен прямо на панель электрошкафа.
Дополнительный метод монтажа доступен и для различных типоразмеров.
Дополнительную информацию можно найти в следующем разделе:
● Сквозной монтаж (типоразмеры B до D) (Страница 26)

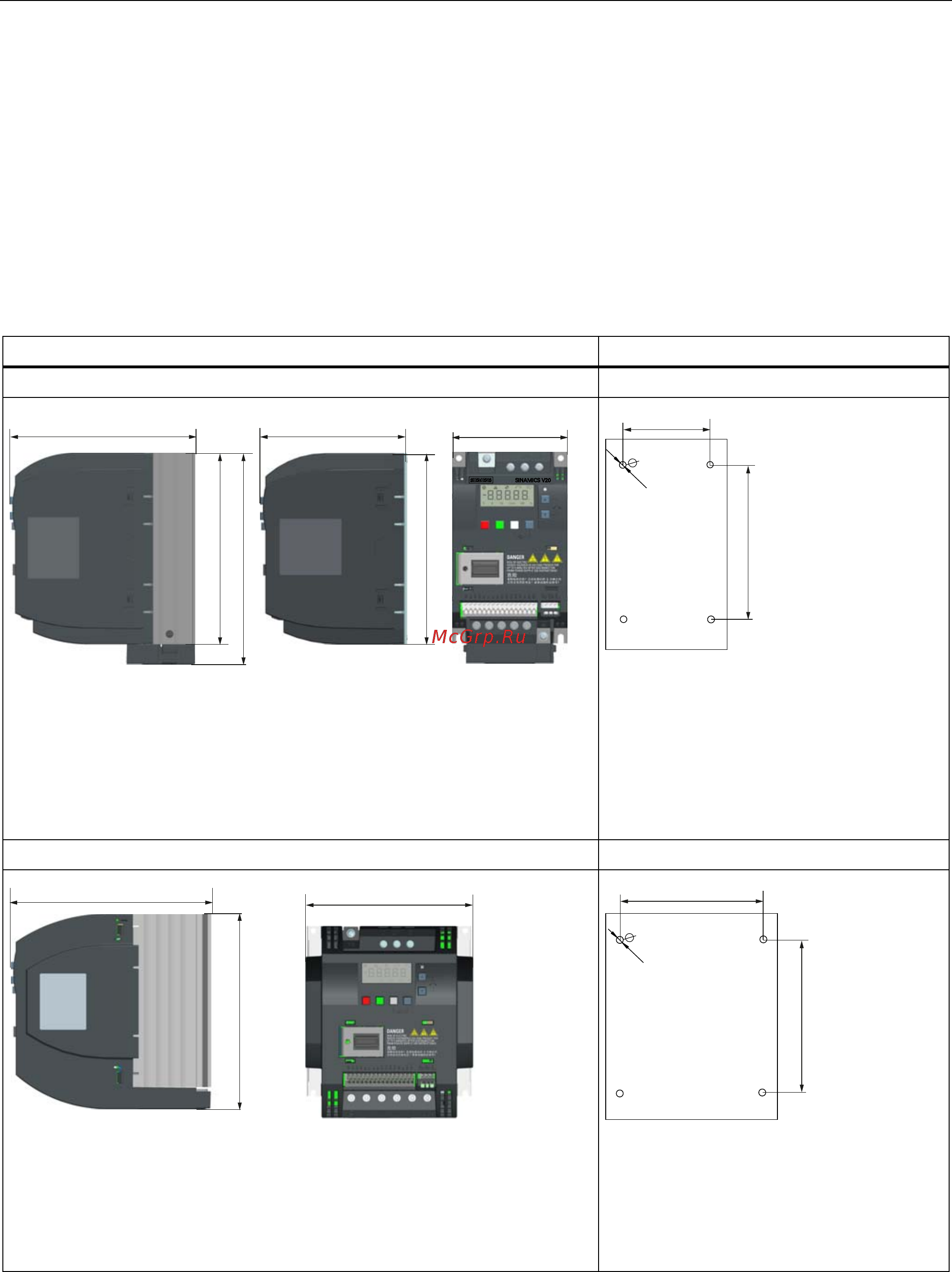

Размеры и схемы
сверления
Размеры (мм) Схема сверления (мм)
Типоразмер A
1)
Высота типоразмера A с вентилятором
2)
Глубина преобразователя с охлаждающей пластиной (только
вариант с 400 В / 0,75 кВт)
Крепежный материал:
Винты 4 x M4
Гайки 4 x M4
Шайбы 4 x M4
Момент затяжки: 1,8 Нм ± 10 %
Типоразмер B
Крепежный материал:
Винты 4 x M4
Гайки 4 x M4
Шайбы 4 x M4
Момент затяжки: 1,8 Нм ± 10 %
