Коммуникация с PLC

SINAMICS V20 поддерживает коммуникацию с PLC от Siemens через USS на RS485.

Через параметры можно установить, должен ли интерфейс RS485 использовать

протокол USS или MODBUS RTU. USS это установка шины по умолчанию. Для

коммуникации RS485 рекомендуется использовать экранированную витую пару.

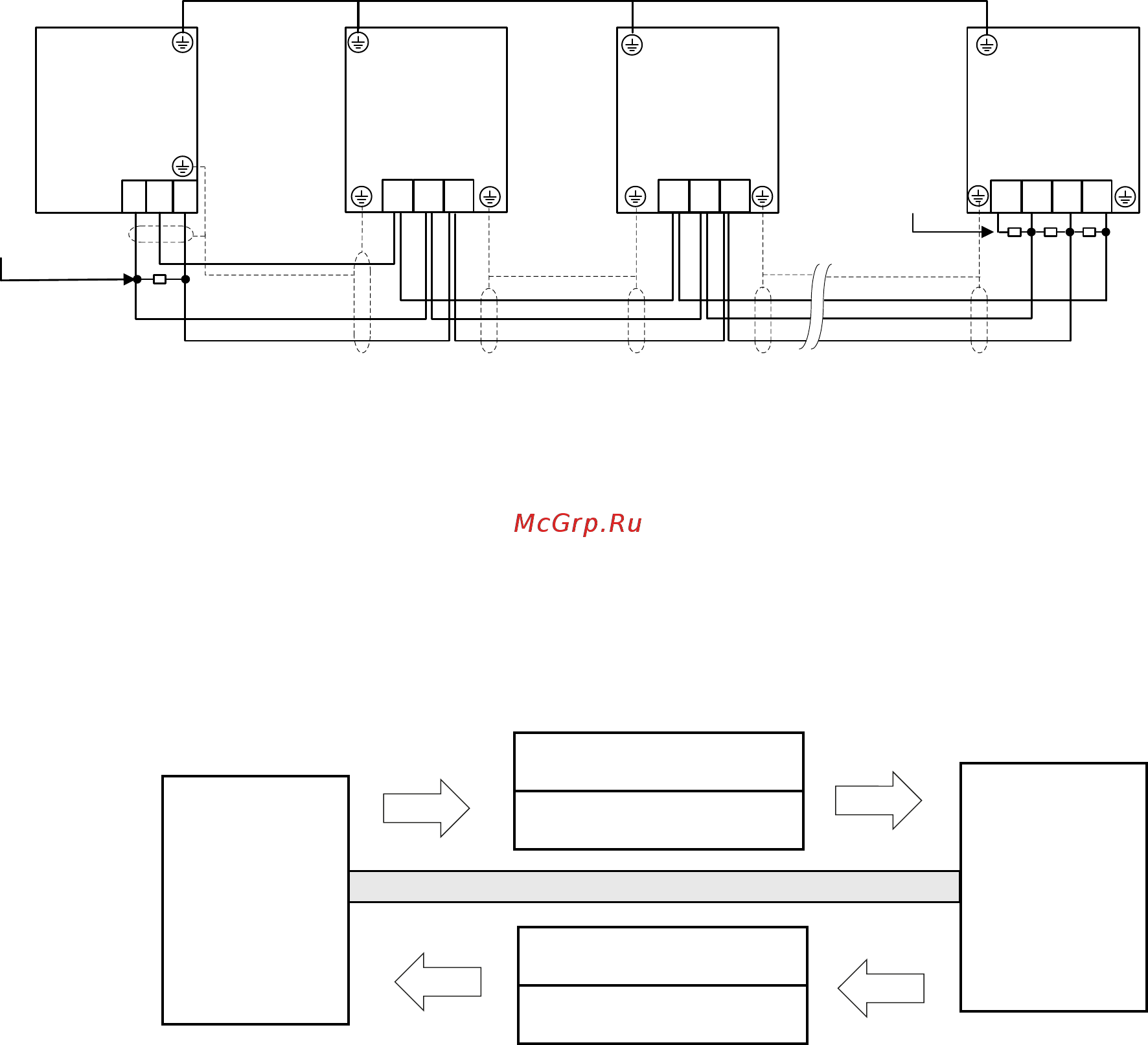

Проверить правильность подключения шины. Для этого подключить терминатор 120

Ом между клеммами шины (P+, N-) устройства на стороне шины и терминатор между

клеммами шины устройства на другой стороне шины. В случае терминатора речь

должна идти о сопротивлении 1,5 кОм от 10 V к P+, 120 Ом от P+ к N- и 470 Ом от N- к

0 V. Подходящий терминатор можно приобрести на Siemens.

0 V

10 V

0 V

P + N -

0 V

P + N -

0DVWHU 6ODYH 6ODYH 6ODYH

56͙͉͕͌͌͌͘͕͔͑͝

͉͕͌͌͕͖͕͙͗͘͏͉͔͒͌͏͌

56͙͓͌͗͏͔͇͙͕͗

͇͔̈́͑͗



3/&

9 9 9

N˖ ˖ ˖

6.1 Коммуникация USS

Обзор

К одному PLC (Master) через последовательный интерфейс может быть подключено до

31 преобразователя (Slave), которыми PLC управляет через протокол USS для

последовательной шины. Slave никогда не может начать передачи без инициирования

с Master, поэтому прямая передача между отдельными Slave невозможна.

3/&

̺͖͇͉͗͒ͦͥ͌͌͠͕͉͕͒͘

̪͇͉͔͕͒͌͎͇͇͔͔͕͋͌͎͔͇͔͌͞͏͌

̸͕͉͕͒͕͙͕͔ͦ͘͘͏ͦ

̪͒ ͇ ͉ ͔ ͕ ͌ ͓ ͊ ͔ ͕ ͉ ͌ ͔ ͔ ͕ ͌ 

͎͔͇͔͌͞͏͌

Обмен данными:

9

Преобразователь SINAMICS V20

Руководство по эксплуатации, 02/2013, A5E31871369

131
