Коммуникация с PLC
6.1 Коммуникация USS
Преобразователь SINAMICS V20
132 Руководство по эксплуатации, 02/2013, A5E31871369

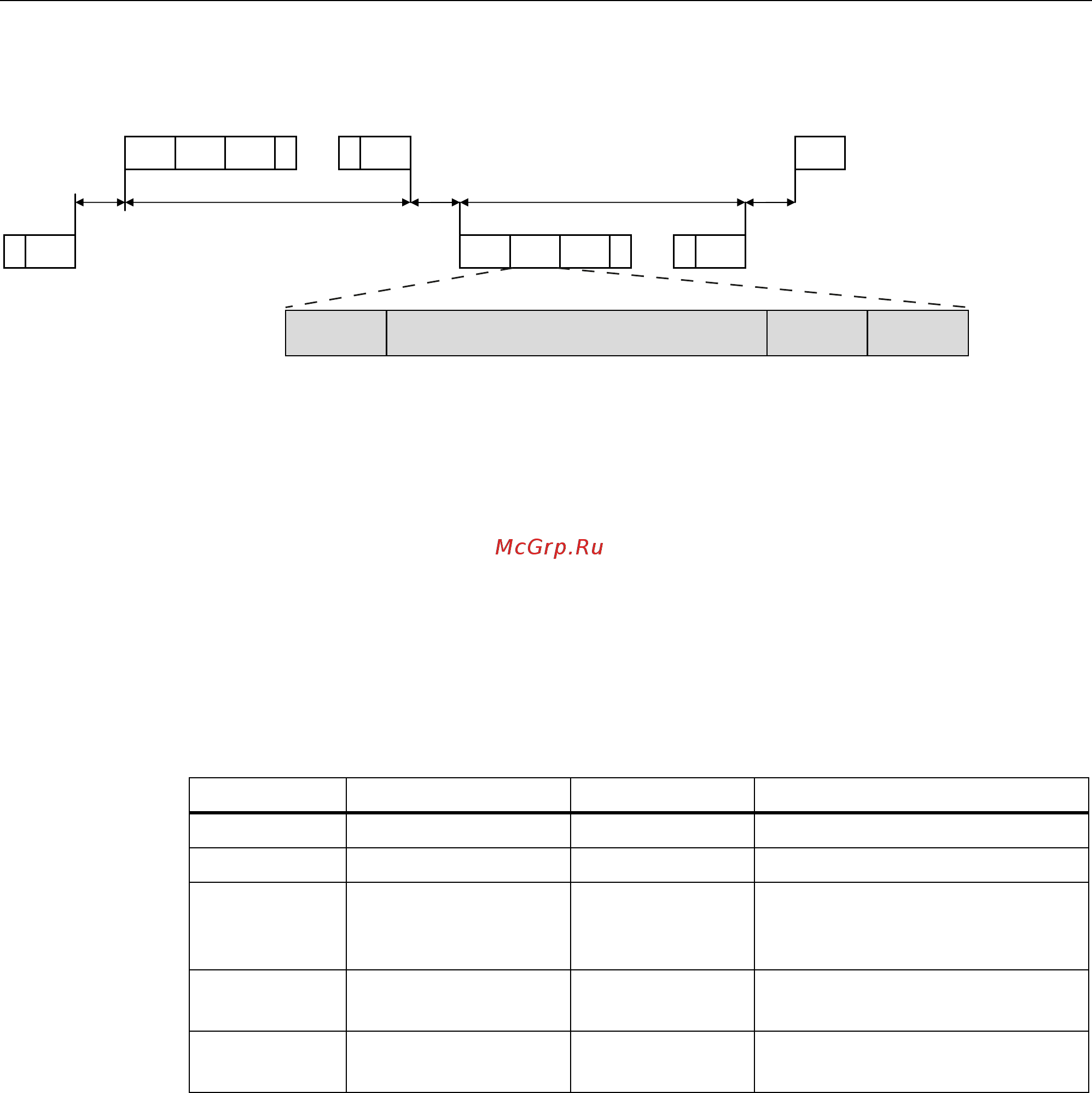

Сообщения всегда передаются в следующем формате (полудуплексный режим):
STX LGE
ADR BCC1. STX
……
n.
STX
LGE ADR BCC
1.
……
n.
BCCn.
̮͇͍͇͙͇͙͇͋͌͗͑͗͘ ̮͇͍͇͙͇͙͇̩͓͎͇͍͋͌͗͑͗͗͌ͦ͋͌͗͑͘͏
͇͗͌͑͝͏͏
0DVWHU͖͇͙͌͗͌͋͌
6ODYH͖͇͙͌͗͌͋͌
̸͚͕͕͈͒͌͋ͥ͌͌͘͠͠
͔͌͏͔͇͌0DVWHU
͈͏͙͔͇͔͔͌͋͌͢͢
b͈͏͙ b͈͏͙ b͈͏͙
̶͖͓͗ͦ ̸̸͙͕͖͙͇͙͗
● Время задержки реакции: 20 мс
● Пусковая задержка: в зависимости от скорости передачи (мин. время для
последовательности из 2 символов: 0,12 до 2,3 мс)
● Последовательность передачи для сообщений:
– Master опрашивает Slave 1, после отвечает Slave 1
– Master опрашивает Slave 2, после отвечает Slave 2
● Специальные символы, которые не могут быть изменены:
– 8 битов данных
– 1 бит четности
– 1 стоповый бит
Сокращение Объяснение Длина Объяснение
STX Начало текста Символ ASCII 02 шестн
LGE Длина телеграммы 1 байт Содержит длину телеграммы
ADR Адрес 1 байт Содержит адрес Slave и тип
телеграммы (двоичная
кодировка)
1. ...... n. Сетевые символы Каждый 1 байт Данные сети, содержание
зависит от запроса
BCC Символ контроля
блока
1 байт Символы защиты данных
ID запроса и ответа
ID запроса и ответа записываются в биты 12 до 15 компонента PKW (параметр-ID-
значение) телеграммы USS.
ID запроса (Master → Slave)
