Ввод в эксплуатацию
5.6 Ввод в эксплуатацию функций
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
79
5.6.2.3 Установки вольтодобавки
Функции
При низкой выходной частоте характеристики U/f дают низкое выходное напряжение.
Омическое сопротивление обмотки статора играет роль на низких частотах; но они не
учитываются для определения магнитного потока двигателя при управлении U/f. Это
означает, что выходного напряжения может быть недостаточно для следующих целей:
● Для намагничивания асинхронного двигателя
● Для удержания груза
● Для компенсации потерь в системе
Для преобразователя выходное напряжение может быть увеличено с помощью
перечисленных в следующей таблице параметров.
Параметр Тип увеличения Описание
P1310 Постоянное усиление
[%]
Этот параметр определяет усиление относительно P0305 (ном.
ток двигателя) для линейной и квадратичной характеристик U/f.
Диапазон: 0,0 до 250,0 (заводская установка: 50.0)

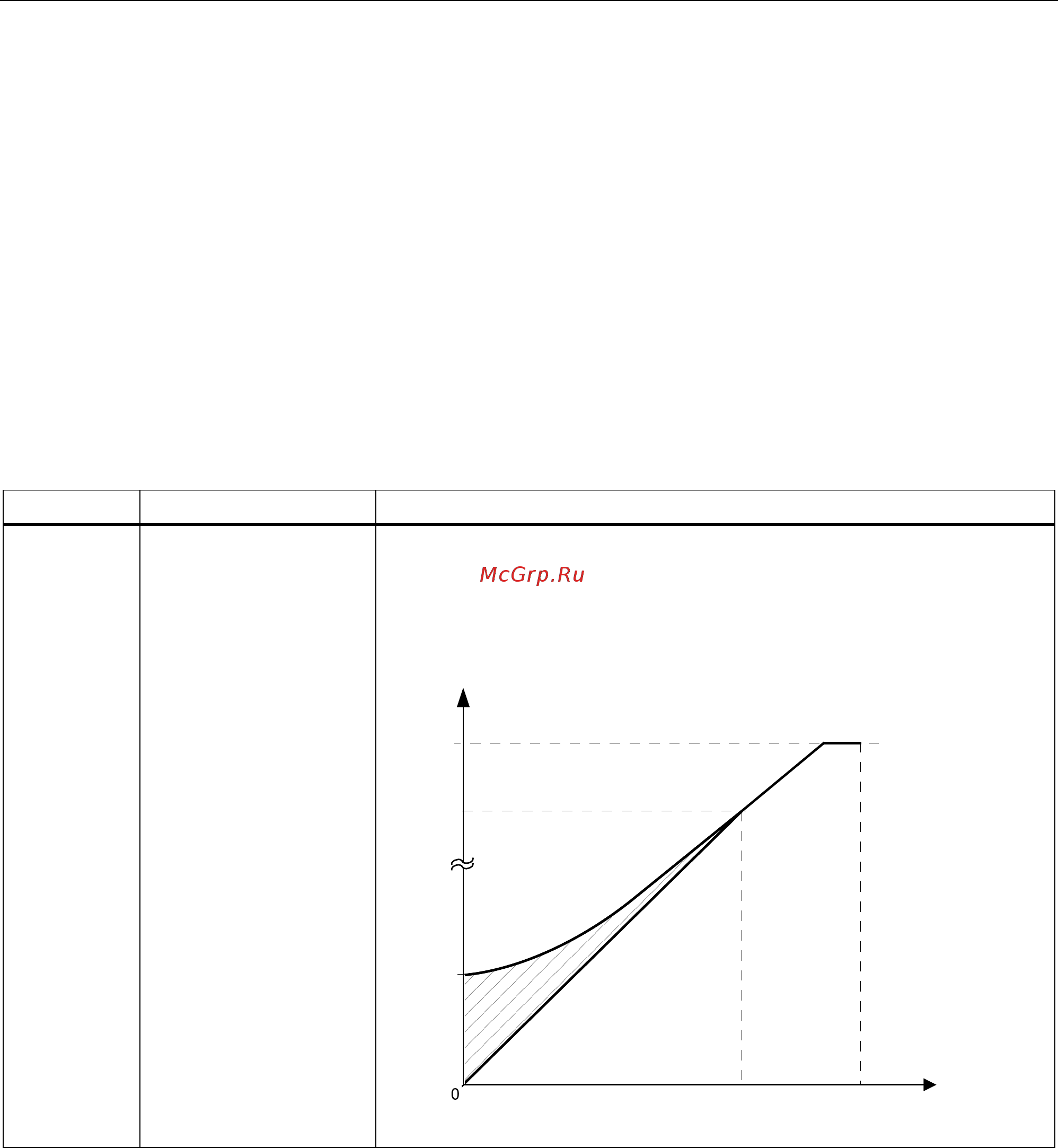

Вольтодобавка действует во всем частотном диапазоне, при этом
значение непрерывно уменьшается с увеличением частоты.
8I͒͘͏͔͔͕͇͇͙͌͐͐͗͑͌͗͜͏͙͘͏͕͑͐
̩͕͔͕͔͇͖͍͔͋͌͗ͦ͌͢͜͏͌
9
9
PD[
I
PD[
9
&RQ%RRVW
9
Q
I
Q
3
3
3
I
