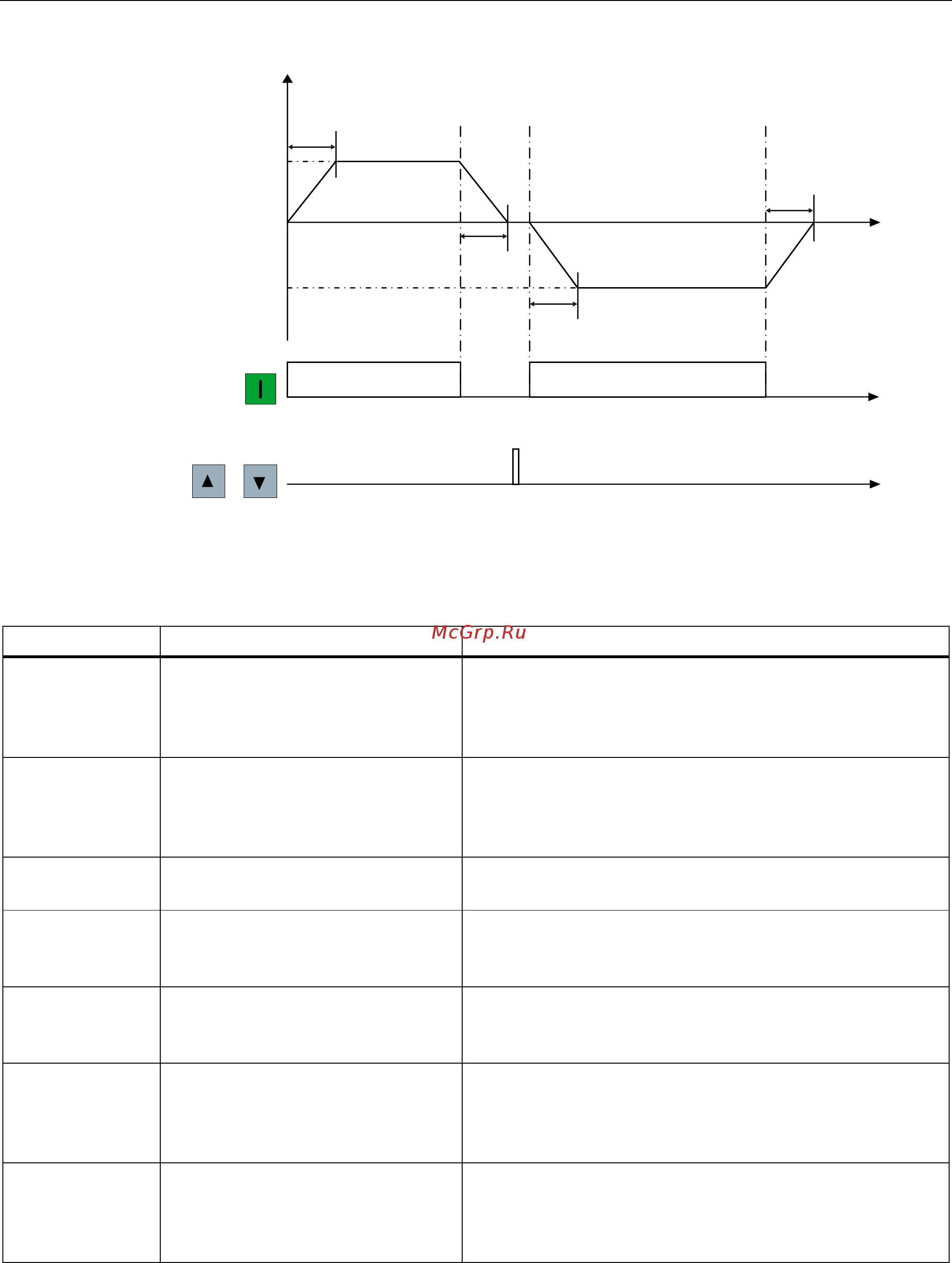

Ввод в эксплуатацию
5.6 Ввод в эксплуатацию функций
Преобразователь SINAMICS V20
78 Руководство по эксплуатации, 02/2013, A5E31871369
I
W
3
3
Режим JOG через ВОР
3
3
3
3
Определение параметров
Параметр Функция Установка
P1055[0...2] BI: Активировать JOG вправо Этот параметры определяет источник JOG вправо,
если P0719 = 0 (автоматический выбор источника
команд/заданного значения).
Заводская установка: 19.8
P1056[0...2] BI: Активировать JOG влево Этот параметры определяет источник JOG влево,
если P0719 = 0 (автоматический выбор источника
команд/заданного значения).
Заводская установка: 0
P1057 Активировать JOG = 1: Толчковый режим работы активирован (по
умолчанию).
P1058[0...2] Частота JOG [Гц] Этот параметр определяет частоту работы
преобразователя в толчковом режиме.
Диапазон: 0,00 до 599,00 (заводская установка: 5.00)
P1059[0...2] Частота JOG влево [Гц] Этот параметр определяет частоту работы
преобразователя при выбранном JOG влево.
Диапазон: 0,00 до 599,00 (заводская установка: 5.00)
P1060[0...2] Время разгона JOG [с] Этот параметр определяет время разгона,
используемое при активном толчковом режиме.
Диапазон: 0,00 до 650,00 (заводская установка:
10.00)
P1061[0...2] Время торможения JOG [с] Этот параметр определяет время торможения,
используемое при активном толчковом режиме.
Диапазон: 0,00 до 650,00 (заводская установка:
10.00)
