Ввод в эксплуатацию
5.2 Проверки перед включением
Преобразователь SINAMICS V20
48 Руководство по эксплуатации, 02/2013, A5E31871369
5.2 Проверки перед включением
Перед включением приводной системы должны быть выполнены следующие проверки:
● Убедиться, что все кабели подключены правильно и все релевантные для
устройства и системы/места установки меры безопасности соблюдены.
● Убедиться, что двигатель и преобразователь сконфигурированы на правильное
напряжение питания.
● Затянуть все винты с указанным моментом.

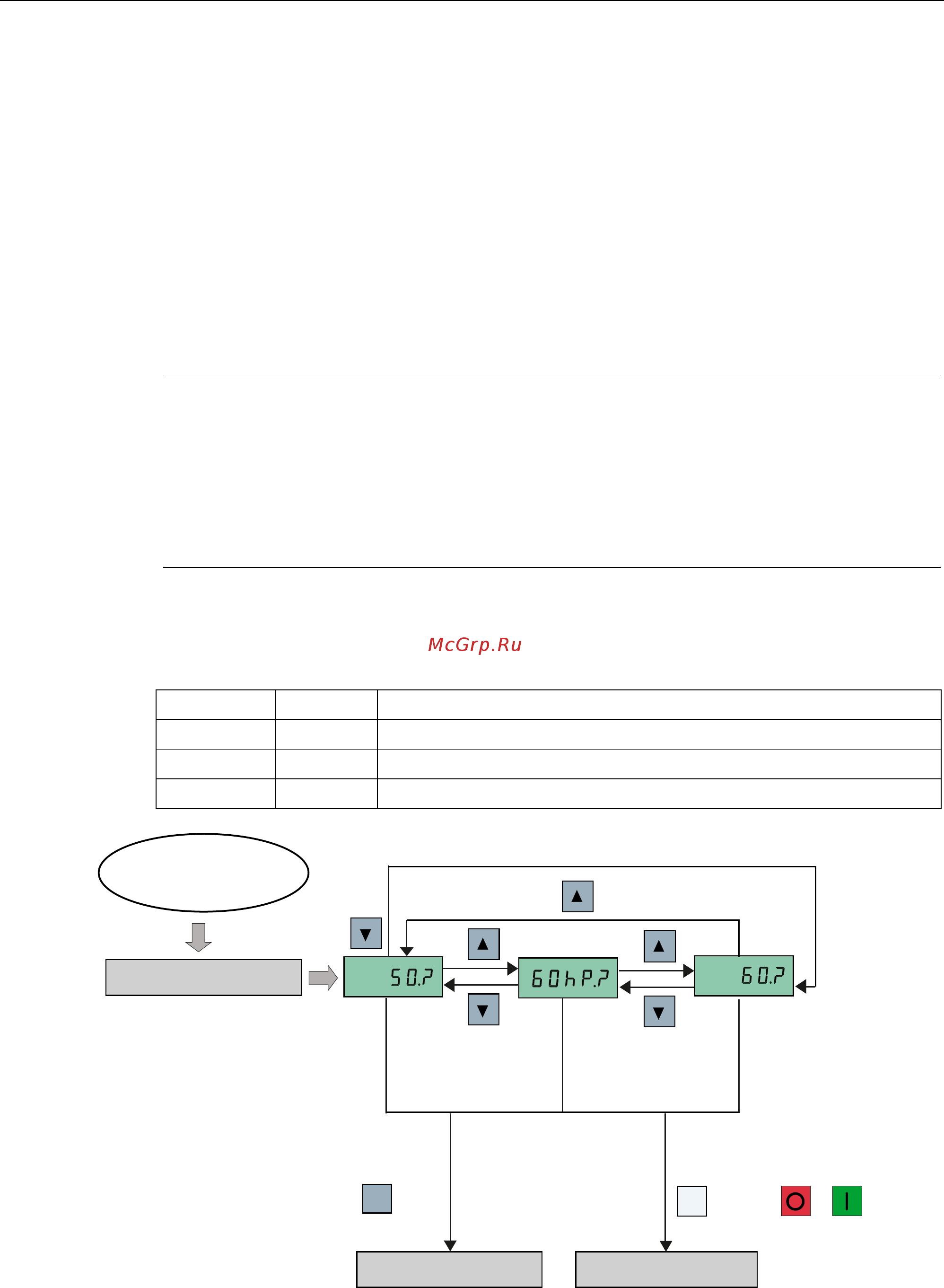

5.3 Установки в меню для выбора 50/60 Гц
Примечание
Меню для выбора 50/60 Гц отображается только при первом включении или после
сброса на заводские установки (Р0970). Можно выбрать через BOP или закрыть меню
без выбора. После меню будет отображаться только после сброса на заводские
установки.
Основная частота двигателя также может быть выбрана, для этого установить P0100
на требуемое значение.
Функции
В этом меню основная частота двигателя устанавливается в зависимости от региона, в
котором будет использоваться двигатель. Через меню определяется, будет ли
мощность (к примеру, ном. мощность двигателя P0307) указываться в [кВт] или [Л.С.].
Параметр Значение Описание
P0100 0 Основная частота двигателя 50 Гц (стандарт) → Европа [кВт]
1 Основная частота двигателя 60 Гц → США/Канада [Л.С.]
2 Основная частота двигателя 60 Гц → США/Канада [кВт]
M
M
OK
OK
Hz
Hz
Hz
Hz
Hz
Hz
Экранное
меню
Меню начальной
установки
Меню для выбора
50/60 Гц
̶͉͎͇͖͚͈͌͗͐͑͗͘͘͢
͕͔͇͎͇͉͕͋͑͘͘͏͌
͚͙͇͔͕͉͑͘͏
̶͕͙͉͋͌͗͋͏͙͉͈͕ͣ͗͢ ̮͇͉͌͗͟͏͙͈͎͉͈͕͇ͣ͌͗͢
V
"
KS"
"
V
