Ввод в эксплуатацию
5.6 Ввод в эксплуатацию функций
Преобразователь SINAMICS V20
112 Руководство по эксплуатации, 02/2013, A5E31871369
5.6.3.7 Настройка функции "Рестарт на лету"
Функции

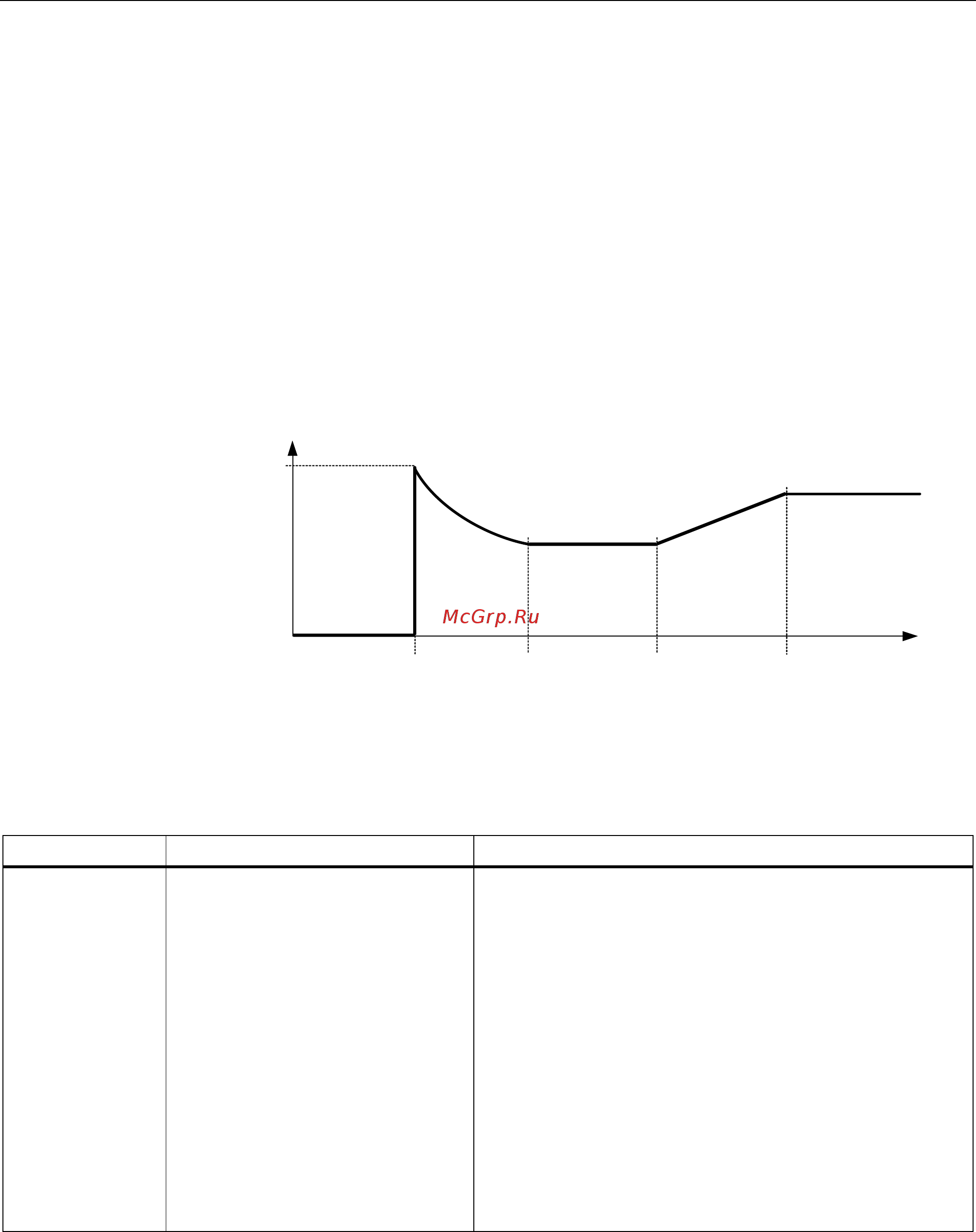

С помощью функции "Рестарт на лету" (активация через P1200) преобразователь
может подключаться к еще вращающемуся двигателю; при этом выходная частота
преобразователя быстро изменяется до нахождения фактической частоты вращения
двигателя. После двигатель ускоряется с обычным временем разгона до заданного
значения.
Функция "Рестарт на лету" должна использоваться тогда, когда двигатель возможно
еще вращается (к примеру, после кратковременного исчезновения напряжения сети)
или вращается за счет нагрузки. В ином случае происходит отключение из-за тока
перегрузки.
W
I
IBVHDUFKPD[
͇͙͕͙͇͎͇͇͔͔͕͕͎͔͇͔̾͋͊͌͘͞͏ͦ
̮͇͖͚͑͘
̫͒͏͙͔͕͙͔͇͌͒ͣͣ͘
͓͇͔͊͏͞͏͉͇͔͏ͦ
̫͒͏͙͔͕͙͌͒ͣͣ͘
͇͎͓͇͔͗͊͏͞͏͉͇͔
͏ͦ
̷͙͇͙͔͇͌͗͘
͙͚͒͌
3
3
3
3
Определени
е параметров
Параметр Функция Установка
P1200 Рестарт на лету При установках 1 до 3 поиск выполняется в обоих
направлениях:
= 0: Рестарт на лету деактивирован
= 1: Рестарт на лету активен всегда
= 2: Рестарт на лету активен после включения,
ошибки ВЫКЛ2
= 3: Рестарт на лету активен после ошибки ВЫКЛ2
При установках 4 до 6 поиск выполняется только в
направлении заданного значения:
= 4: Рестарт на лету активен всегда
= 5: Рестарт на лету активен после включения,
ошибки ВЫКЛ2
= 6: Рестарт на лету активен после ошибки ВЫКЛ2
