Ввод в эксплуатацию
5.6 Ввод в эксплуатацию функций
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
111

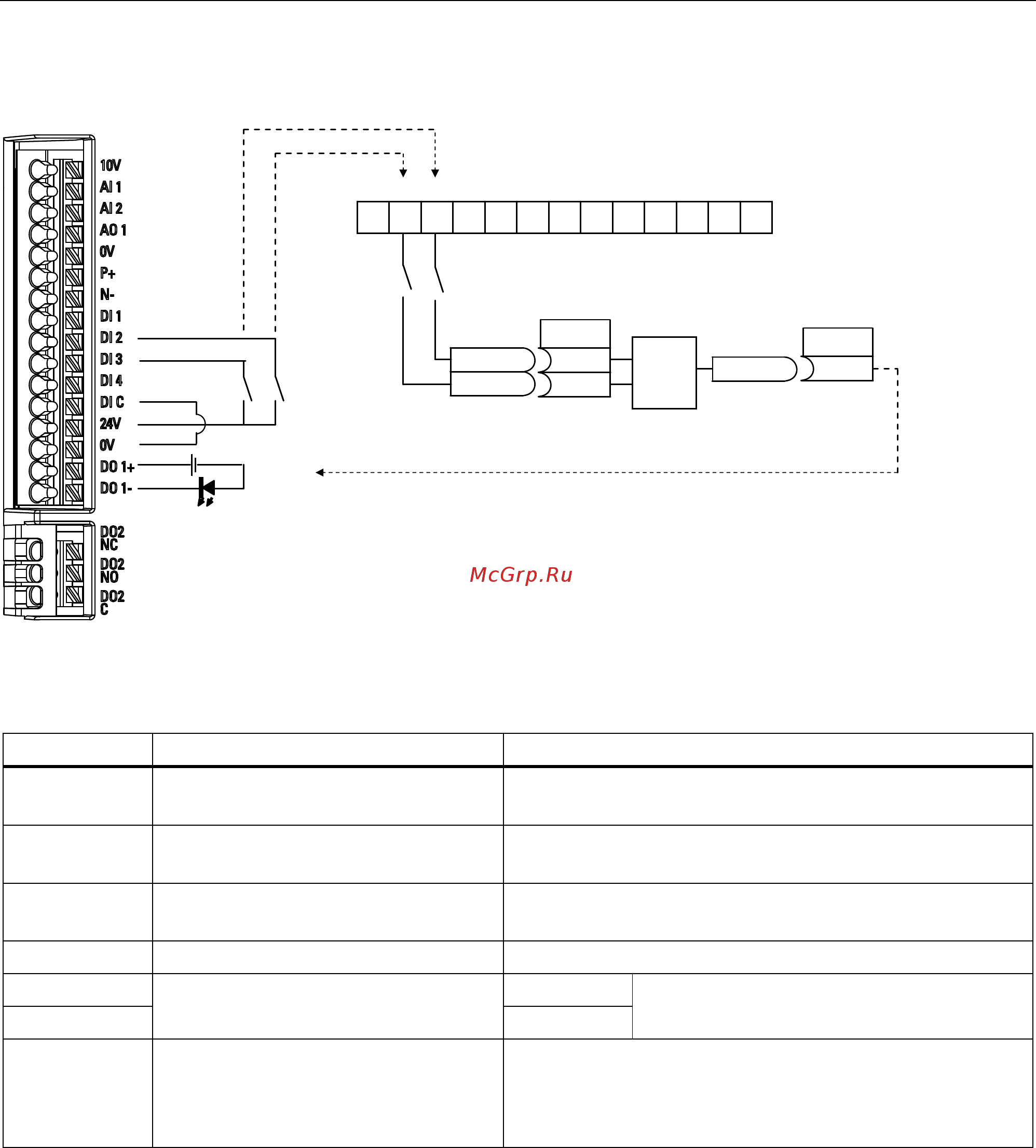

Пример
̨͏͙
U
',
'2
',
',
',
',
', ', ',
U $1'
U
U
U
3
3
>@
>@
Определение параметров
Параметр Функция Установка
P0702 Функция цифрового входа 2 = 99: Активировать параметрирование BICO для
цифрового входа 2
P0703 Функция цифрового входа 3 = 99: Активировать параметрирование BICO для
цифрового входа 3
P2800 Активировать FFB = 1: Активация (общая активация всех свободных
функциональных блоков)
P2801[0] Активировать FFB = 1: Активировать AND 1
P2810[0] = 722.1
P2810[1]
BI: AND 1
= 722.2
P2810[0] и P2810[1] определяют входы
элемента AND 1. Выход r2811.0.
P0731 BI: Функция цифрового выхода 1 Этот параметр определяет источник цифрового
выхода 1.
= r2811.0: Включение светодиода с помощью AND
(DI2, DI3)
Дополнительную информацию по FFB и дополнительным установкам отдельных
параметров можно найти в главе "Список параметров (Страница 145)".
