Механический монтаж
3.4 Сквозной монтаж (типоразмеры B до D)
Преобразователь SINAMICS V20
26 Руководство по эксплуатации, 02/2013, A5E31871369
3.4 Сквозной монтаж (типоразмеры B до D)
Типоразмеры B до D поддерживают "сквозной" монтаж, когда охлаждающий профиль
преобразователя может быть вставляется в отверстие в задней стенке электрошкафа.
При сквозном монтаже преобразователя высокий класс защиты не достигается.
Обеспечить сохранение требуемого класса защиты для корпуса.
Дополнительный метод монтажа доступен и для различных типоразмеров.
Дополнительную информацию можно найти в следующем разделе:
Установка в электрошкаф (типоразм
еры A до D) (Страница 22)

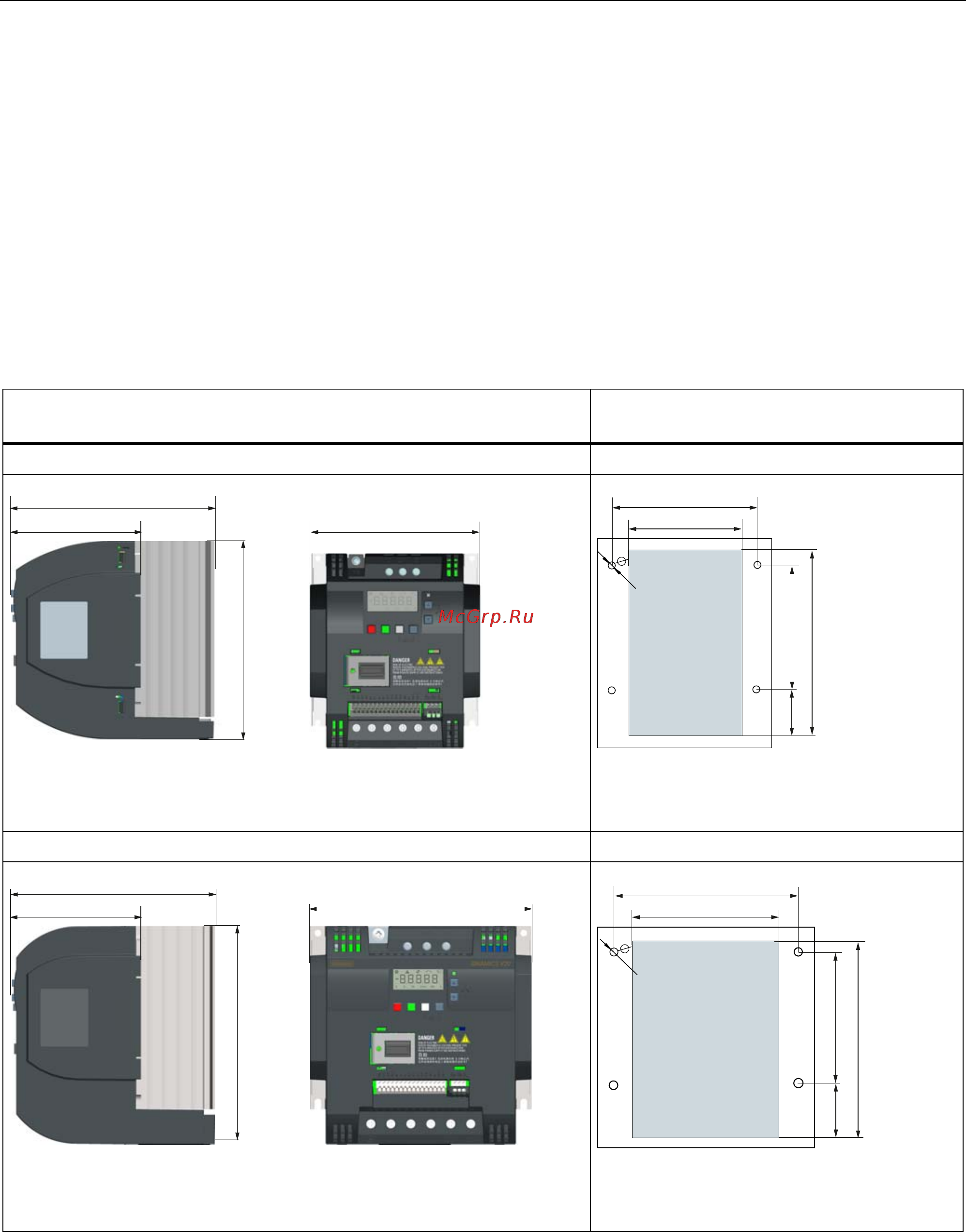

Размеры, схемы сверления и монтажные отверстия
Размеры (мм) Схема сверления и монтажное
отверстие (мм)
Типоразмер B
̩͓͇͌͑͢
Крепежный материал:
Винты 4 x M4
Момент затяжки: 1,8 Нм ± 10 %
Типоразмер C
̩͓͇͌͑͢
Крепежный материал:
Винты 4 x M5
Момент затяжки: 2,5 Нм ± 10 %
