Ввод в эксплуатацию
5.6 Ввод в эксплуатацию функций
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
77

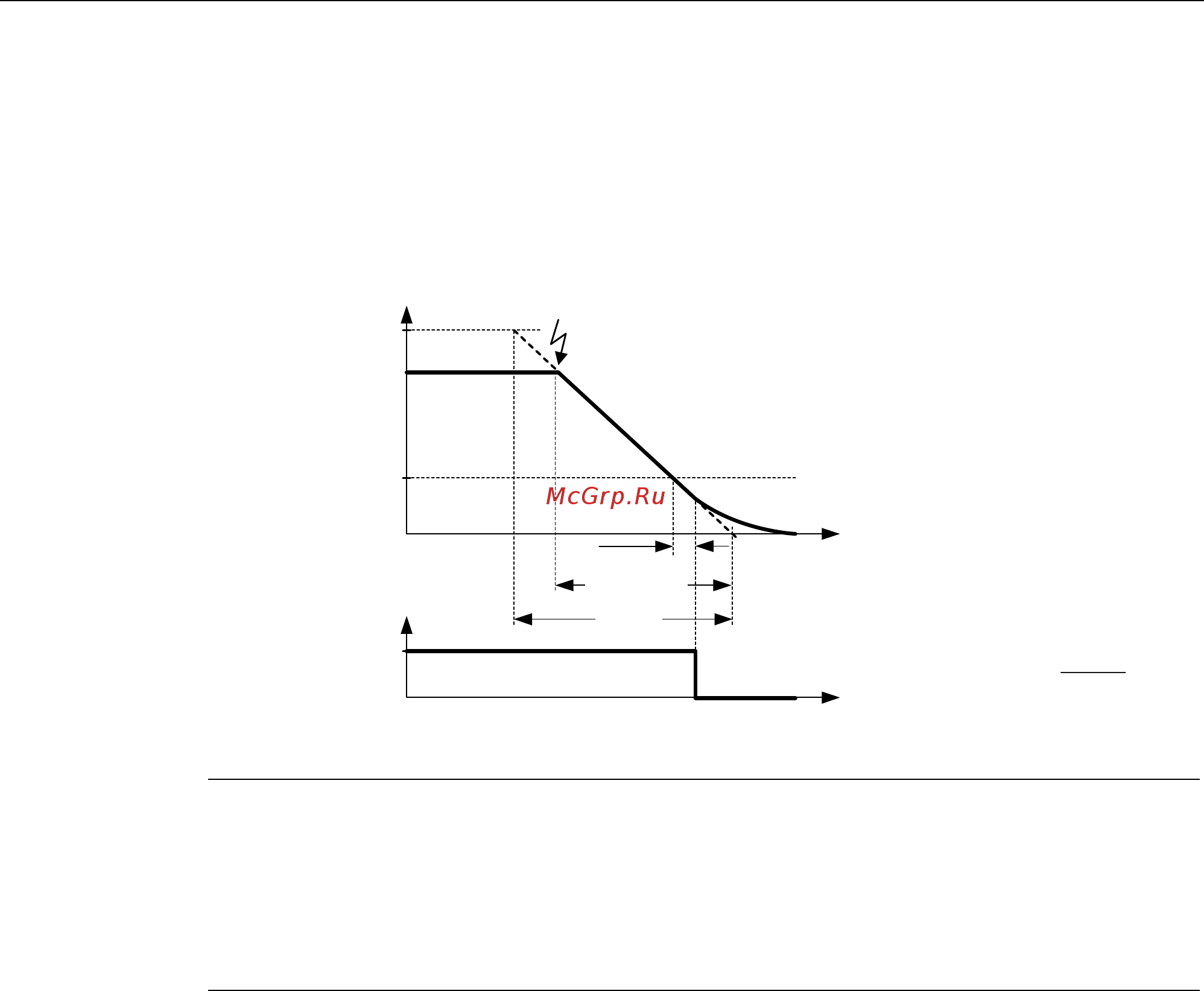

ВЫКЛ3
Режим торможения ВЫКЛ3 идентичен таковому ВЫКЛ1, за исключением независимого
времени торможения ВЫКЛ3 P1135. При падении выходной частоты ниже значения
параметра P2167 и по истечении времени в P2168 импульсы преобразователя
запрещаются как при команде ВЫКЛ1.
OFF3
̨͏͙b
̷͇͈͕͙͇
̵͙͓͔͇͌͏͓͖͚͇͒ͣ͘
I
DFW
3
3
W
GRZQ2))
W
W
3
U
3
W
GRZQ2))
3ຘ
_I
_
3
I
PD[
I
Примечание
ВЫКЛ3 может вводиться с помощью множества источников команд через BICO-
параметр P0848 (BI: 1. ВЫКЛ3) и P0849 (BI: 2. ВЫКЛ3).
ВЫКЛ3 активен в состоянии "low".
При одновременном выборе нескольких разных команд ВЫКЛ, действует
следующий приоритет: ВЫКЛ2 (макс. приоритет) – ВЫКЛ3 – ВЫКЛ1.
5.6.2.2 Работа преобразователя в режиме JOG
Функции
Управлять функцией JOG можно либо через (встроенную) BOP, либо через цифровые
входы. Если при управлении через BOP нажимается клавиша RUN, то двигатель
запускается и вращается с предварительной установленной частотой JOG (P1058).
При отпускании клавиши RUN двигатель останавливается.
При использовании цифровых входов как источника команд JOG частота JOG
устанавливается через P1058 для JOG вправо и P1059 для JOG влево.
Функция JOG обеспечивает следующее:
● Проверка функциональности двигателя и преобразователя после завершения
ввода в эксплуатацию (первое движение перемещения, контроль направления
вращения и т.п.)
● Позиционирование двигателя или нагрузки двигателя в определенное положение
● Движение двигателя, к примеру, после прерывания программы
