Ввод в эксплуатацию
5.6 Ввод в эксплуатацию функций
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
115
Определение параметров
Параметр Функция Установка
P3852[0...2] BI: Активировать защиту
от замерзания
Этот параметр определяет источник команды для
активации защиты. Если цифровой вход = 1, то
инициируется защита (заводская установка: 0).
Если P3853 ≠ 0, то защита от замерзания используется
через применение установленной частоты к двигателю.
Помнить, что возможно переопределение защиты при
следующих обстоятельствах:
Если преобразователь работает и происходит
активация сигнала защиты, то сигнал игнорируется.
Если двигатель работает от преобразователя, т.к.
активен сигнал защиты, и поступает команда RUN, то
команда RUN заменяет сигнал защиты.
Вывод команды ВЫКЛ при активированной защите
останавливает двигатель.
P3853[0...2] Частота защиты от
замерзания [Гц]
Этот параметр определяет частоту, применяемую при
активной защите от замерзания к двигателю.
Диапазон: 0,00 до 599,00 (заводская установка: 5.00)

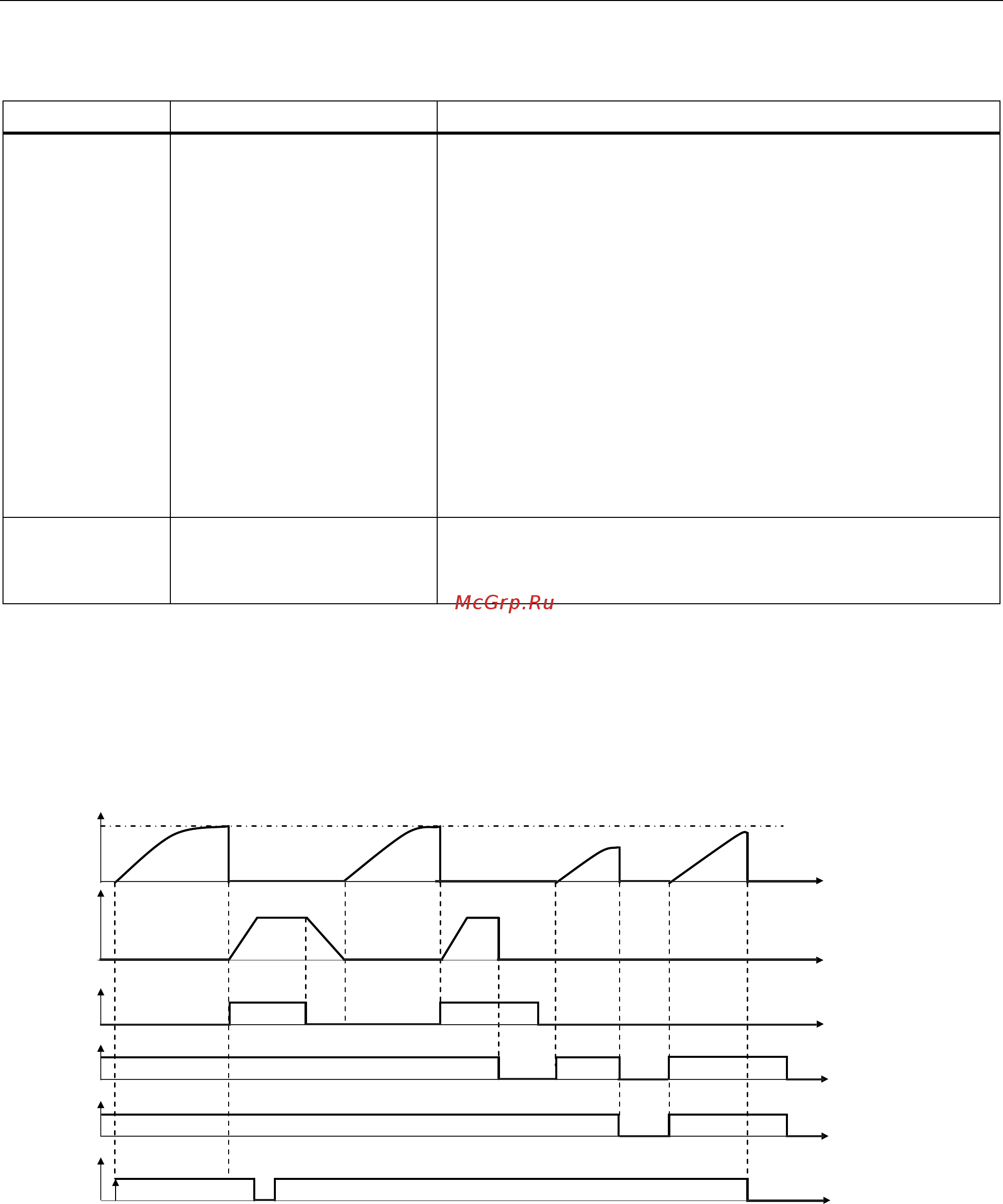

5.6.3.10 Работа преобразователя в режиме противоконденсатного подогрева
Функции
Если внешний датчик конденсата обнаруживает чрезмерный конденсат, то
преобразователь использует постоянный ток для подогрева двигателя и
предотвращения конденсации.
̵͟͏͈͇͑
I
out
out
f
2))
2))
2))
2))
3
3
21
2))2))
● ВЫКЛ1/ВЫКЛ3: Функция противоконденсатного подогрева деактивирована, если
активирована ВЫКЛ3, и снова запускается при активации ВЫКЛ1.
● ВЫКЛ2/ошибка: Двигатель останавливается и противоконденсатный подогрев
деактивируется.
