Ввод в эксплуатацию
5.5 Базовый ввод в эксплуатацию
Преобразователь SINAMICS V20
66 Руководство по эксплуатации, 02/2013, A5E31871369

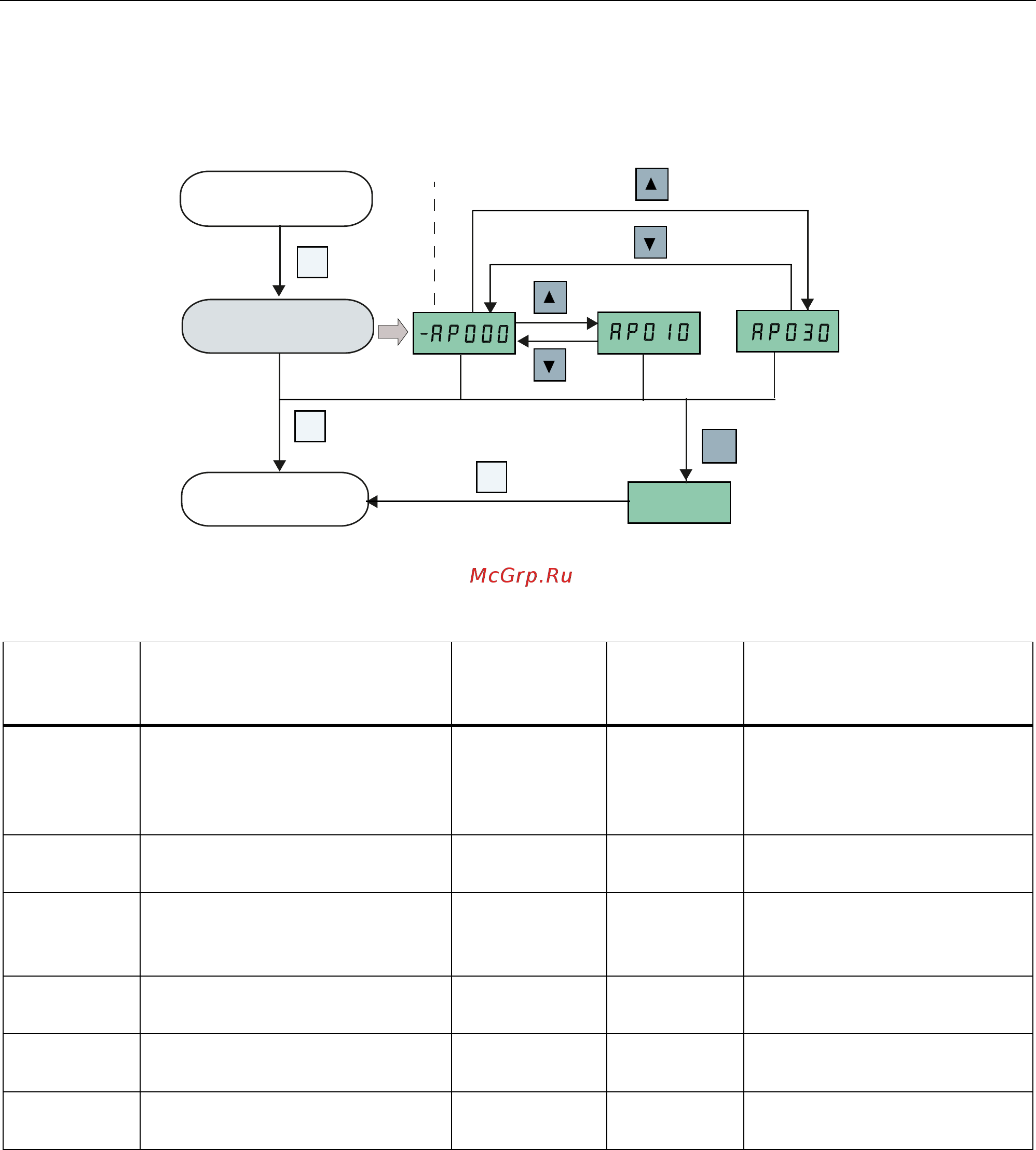

Определение прикладных макросов
M
M
M
M
M
M
OK
OK
̶͗͏͇͔͕͓͇͕͑͒͋͐͑͗͘
̳͇͕͑͗͋͒ͦ͘
͕͌͋͘͏͔͔͌͏ͦ
̮͔͇͓͑͏͔͚͕͈͕͎͔͇͇͙͙͚͌͌͑͘͞͠
͏͉͈͇͔͔͓͇͕͐͗͐͑͗͘͢͢
̵͈͠͏͖͇͇͓͙͌͗͌͗͢
̹͚͌͑͠͏͉͈͇͔͔͐͗͐͢͢
͓͇͕͑͗͘
V
$3[[[
V
V
V
V
!V
V
!V
Прикладной макрос AP010 - Простые задачи для насосов
Параметр Описание Заводская
установка
По
умолчанию
для AP010
Примечания
P1080[0] Мин. частота 0 15 Преобразователь,
работающий на более
низкой частоте вращения,
заблокирован.
P1300[0] Тип управления 0 7 U/f с квадратичной
характеристикой
P1110[0] BI: Отрицательная
блокировка заданного
значения частоты
0 1 Реверс насоса
заблокирован
P1210[0] Автоматический перезапуск 1 2 Квитирование ошибок при
включении
P1120[0] Время разгона 10 10 Время разгона от нуля до
макс. частоты
P1121[0] Время торможения 10 10 Время торможения от макс.
частоты до нуля
