Ввод в эксплуатацию
5.6 Ввод в эксплуатацию функций
Преобразователь SINAMICS V20
126 Руководство по эксплуатации, 02/2013, A5E31871369

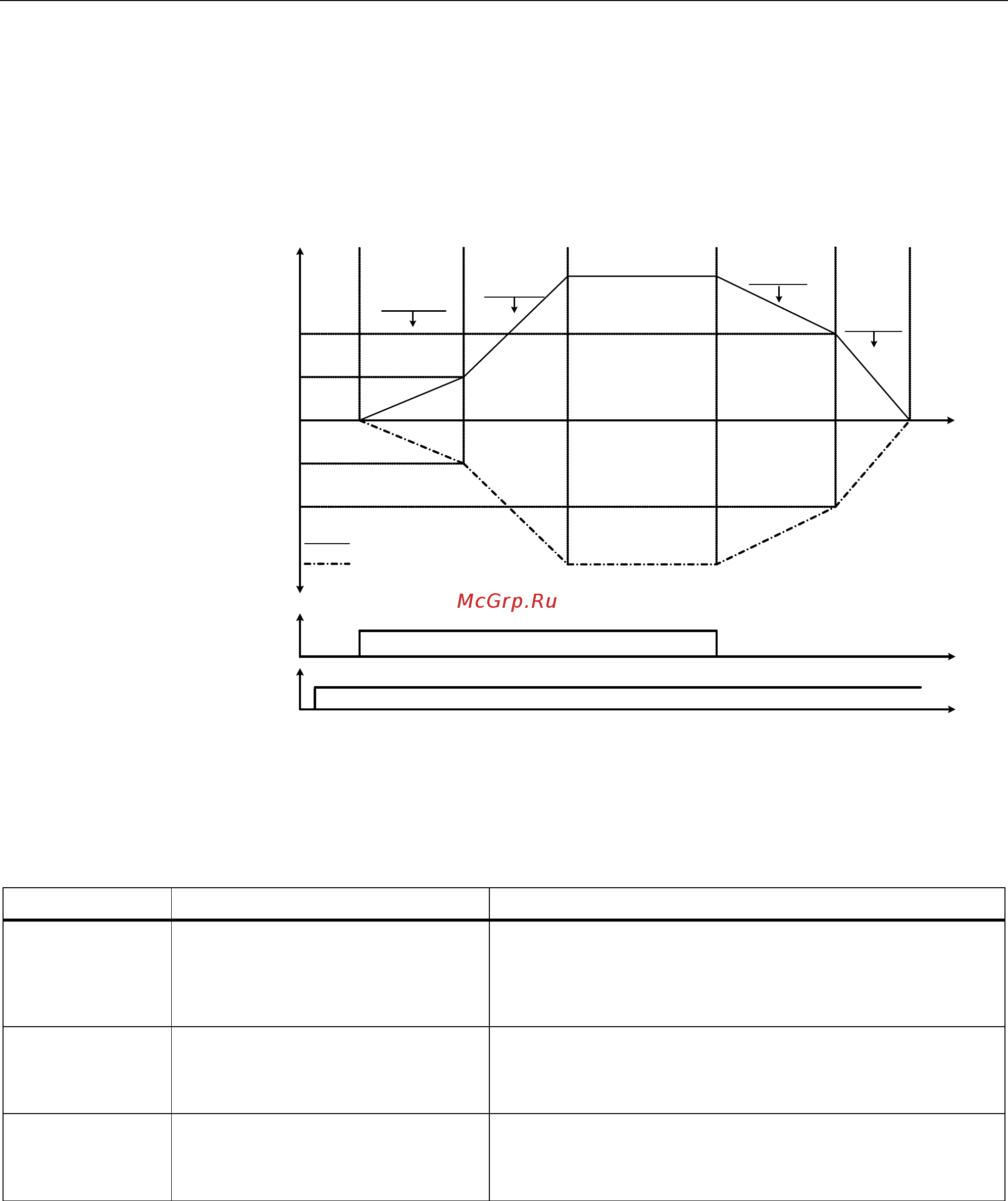

Торможение:
● Преобразователь начинает замедление по установленной в P1061 рампе
торможения.
● При "f_act < P2159" выполняется переход на рампу торможения в P1121.
3
̩͕͔͇͇͙͕͙͇̪͋ͦ͘͢͜͞͝
̩
͓͇͎͕͗͌ͦ͗͊
͔͇
̩͓͙͕͗͌ͦ
͓͕͍͔͗͌͏
ͦ
̩͓͗͌ͦ͘
̩̱̲
̩̱̲͂
YH͎͇͇͔͔͕͎͔͇͔͋͌͌͞͏͌
YH͎͇͇͔͔͕͎͔͇͔͋͌͌͞͏͌
̩͓͇͎͕͗͌ͦ͗͊
͔͇-2*
̩͓͙͕͓͕͍͗͌ͦ͗
͔͌͏ͦ-2*
3+]
3+]
3+]
3+]
3
3
3
3
Помнить, что алгоритм для двойной рампы разгона/торможения r2198, биты 1 и 2,
используется для определения (f_act > P2157) и (f_act < P2159).
Определение параметров
Параметр Функция Установка
P1175[0...2] BI: Активировать двойную
рампу разгона/торможения
Этот параметр определяет источник команды для
активации двойного порога частоты. Если цифровой
вход равен 1, то используется двойная рампа
разгона/торможения. Заводская установка 0.
P1060[0...2] Время разгона JOG [с] Этот параметр определяет время разгона JOG.
Диапазон: 0,00 до 650,00 (заводская установка:
10.00)
P1061[0...2] Время торможения JOG [с] Этот параметр определяет время торможения JOG.
Диапазон: 0,00 до 650,00 (заводская установка:
10.00)
