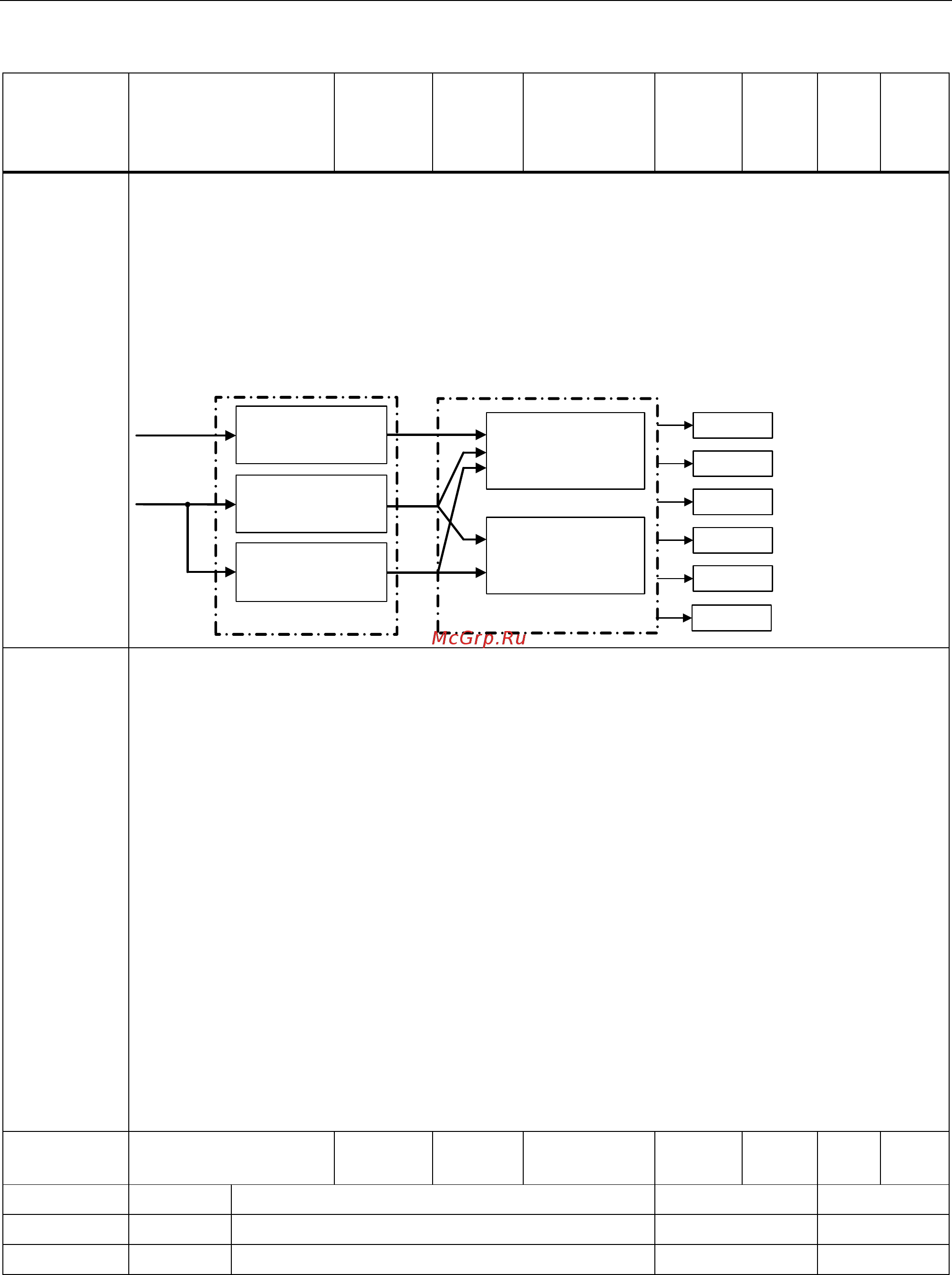

Список параметров
7.2 Список параметров
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
167
Параметр Функция Диапа-
зон
Завод-
ская
установ-
ка
Возможность
изменения
Масшта
бирова-
ние
Блок
дан-
ных
Тип
дан-
ных
Уров.
дост.
Зависимость:
Следующие физические величины влияют на контроль перегрузки преобразователя (см.
диаграмму):
Температура радиатора (r0037[0]); как следствие A504 и F4.
Температура перехода IGBT (r0037[1]); как следствие F4 или F6.
Разница температур между радиатором и переходом; как следствие A504 и F6.
Преобразователь I
2
t (r0036); как следствие A505 и F5.
̹͓͖͇͙͚͇͇͌͌͗͗͗͋͏͇
͙͕͇͗
̷͇͌͑͝͏ͦ͏͔͉͙͕͇͔͇͖͚͎͚͌͗͗͌͗͌͊͗͑
̱͕͔͙͕͗͒ͣ͏͔͉͙͕͇͌͗͗
̷͚͌͊͒͏͕͉͇͔͗͏͌
LBPD[
IBSXOVH͚͗͌͊͒͏͕͉͇͔͗
͏͌
,*%7͙͓͖͇͙͚͇͌͌͗͗
3
3
3
3
U
U
I
2
t
$
$
$
)
)
)
Внимание: P0290 = 0, 2:
Снижение выходной частоты действует только вместе со снижением нагрузки.
Это относится, к примеру, к приложениям с низкой перегрузкой, имеющим
квадратичную характеристику момента, как то насосы или вентиляторы.
При установке P0290 = 0 или 2 регулятор Imax ограничивает выходной ток (r0067) при
перегреве.
P0290 = 0:
Если частота импульсов выше ном. значения, то она сразу же снижается до ном.
значения, если 0027 выше, чем r0067 (предельное значение тока).
P0290 = 2, 3:
Частота импульсов P1800 уменьшается только тогда, когда актуальная частота
импульсов выше 2 кГц и рабочая частота ниже 2 Гц.
Текущая частота импульсов отображается в параметре r1801[0], мин. частота
импульсов, до которой происходит снижение - в параметре r1801[1].
Контроль I
2
t преобразователя влияет на выходной ток и выходную частоту, но не на
частоту импульсов.
Отключение всегда происходит в тех случаях, когда предпринятых мер недостаточно для
снижения внутренней температуры.
P0291[0...2] Защита
преобразователя
0 - 6 1 T - DDS U16 4
Бит Название сигнала Сигнал 1 Сигнал 0
00 Частота импульсов уменьшена Да Нет
01 Зарезервировано Да Нет
