Список параметров
7.2 Список параметров
Преобразователь SINAMICS V20
170 Руководство по эксплуатации, 02/2013, A5E31871369
Параметр Функция Диапа-
зон
Завод-
ская
установ-
ка
Возможность
изменения
Масшта
бирова-
ние
Блок
дан-
ных
Тип
дан-
ных
Уров.
дост.

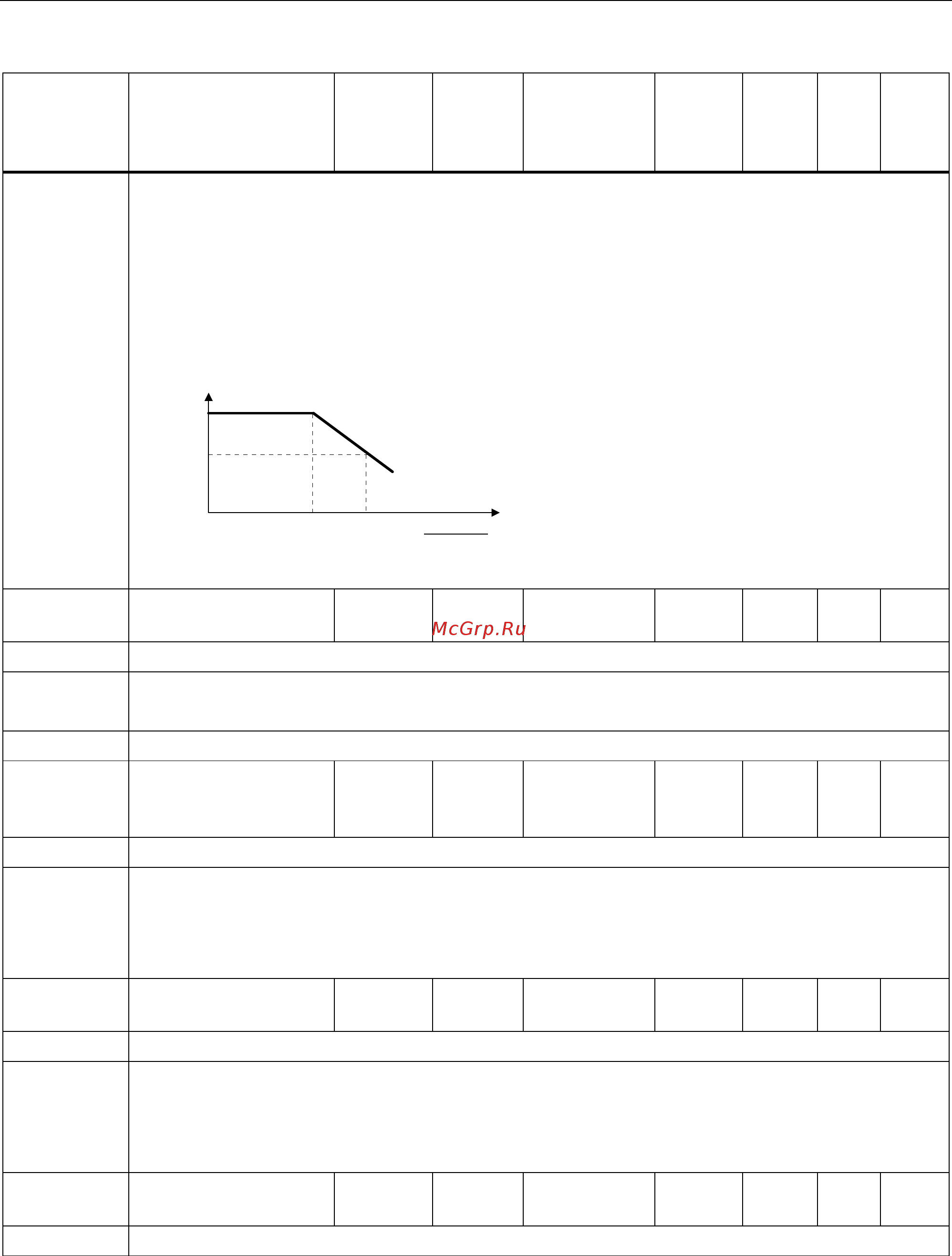

Указание: Макс. значение P0305 зависит от макс. тока преобразователя (r0209) и типа двигателя:
Асинхронный двигатель: P0305_max = P0209
Рекомендация: Отношение P0305 (ном. ток двигателя) к r0207 (ном. ток
преобразователя) не должно быть меньше, чем: (1 / 8) <= (P0305 / r0207)
Если отношение ном. тока двигателя (P0305) к половине макс. тока преобразователя
(r0209) превышает 1,5, применяется дополнительное понижение тока. Это необходимо
для защиты преобразователя от гармонических колебаний тока.
I
max,Inv
r0209
r0209
P0305 2 ⋅
r0209 0.7 ⋅
1.5 2.5
Значение по умолчанию зависит от типа преобразователя и его ном. параметров.
P0307[0...2] Номинальная
мощность двигателя
0.01 -
2000.00
0.75 C(1) - DDS Float 1
Ном. мощность двигателя [кВт / Л.С.] согласно шильдику.
Зависимость:
Если P0100 = 1, то значения указываются в [Л.С.].
Возможность изменения только при P0010 = 1 (базовый ввод в эксплуатацию).
Указание: Значение по умолчанию зависит от типа преобразователя и его ном. параметров.
P0308[0...2] Коэффициент ном.
мощности двигателя
(cosφ)
0.000 -
1.000
0.000 C(1) - DDS Float 1
Коэффициент ном. мощности двигателя [cosφ] согласно шильдику.
Зависимость:
Возможность изменения только при P0010 = 1 (базовый ввод в эксплуатацию).
Отображается только при при P0100 = 0 или 2 (мощность двигателя указана в [кВт]).
При установке 0 выполняется внутреннее вычисление значения. Значение отображается
в r0332.
P0309[0...2] Номинальный КПД
двигателя [%]
0.0 - 99.9 0.0 C(1) - DDS Float 1
Ном. КПД двигателя согласно шильдику.
Зависимость:
Возможность изменения только при P0010 = 1 (базовый ввод в эксплуатацию).
Отображается только при при P0100 = 1 (мощность двигателя указана в [Л.С.]).
При установке 0 выполняется внутреннее вычисление значения. Значение отображается
в r0332.
P0310[0...2] Ном. частота
двигателя [Гц]
12.00 -
599.00
50.00 C(1) - DDS Float 1
Ном. частота двигателя согласно шильдику.
