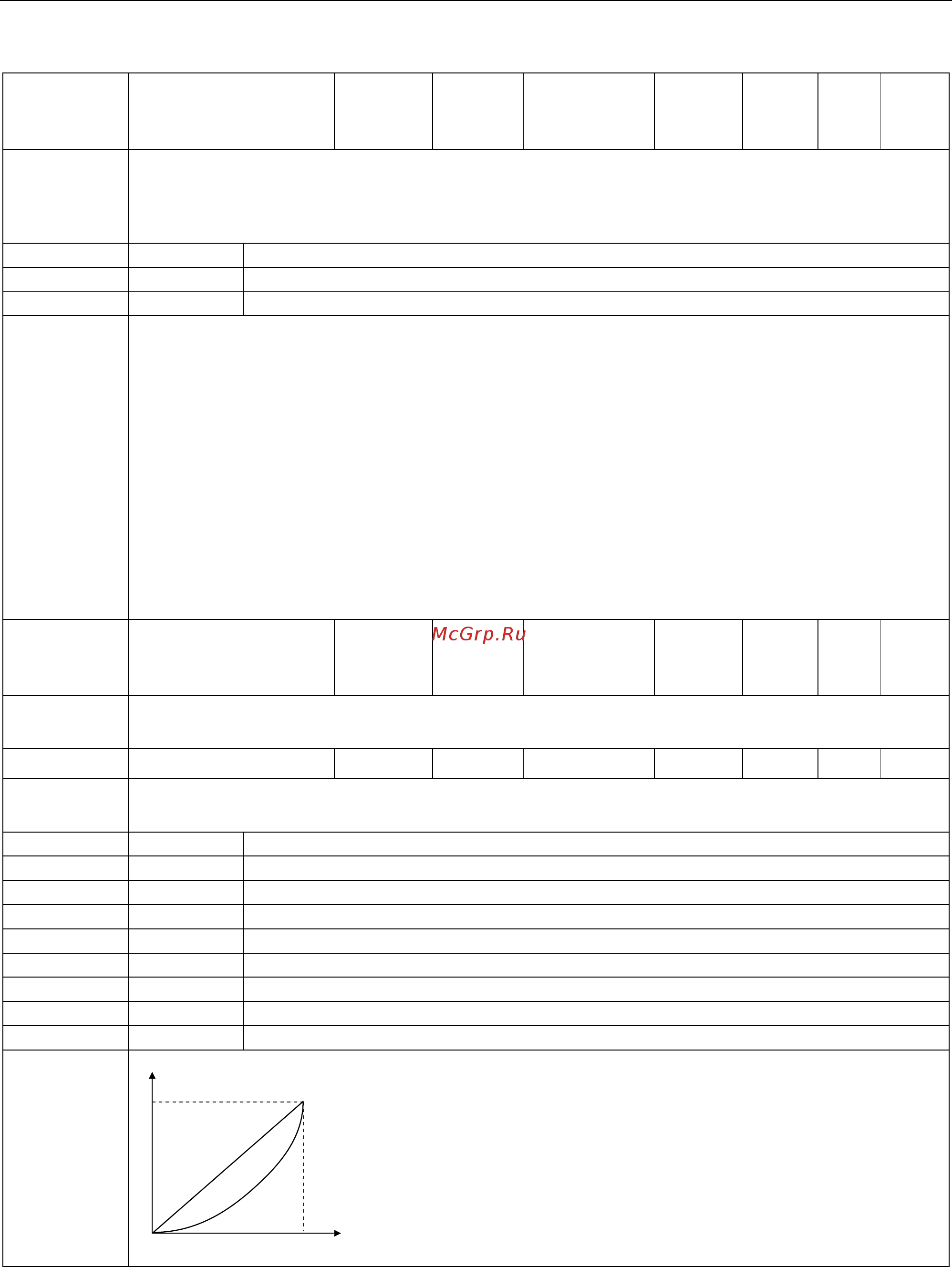

Список параметров
7.2 Список параметров
Преобразователь SINAMICS V20
226 Руководство по эксплуатации, 02/2013, A5E31871369
P1256[0...2] Реакция
регулирования
Vdc_min
0 - 2 0 C, T - DDS U16 3
Показывает реакцию для регулятора Vdc_min. В зависимости от выбранной установки,
определенное в P1257 предельное значение частоты используется либо для удержания
частоты вращения, либо для деактивации импульсов. Если генераторной энергии
недостаточно, то преобразователь отключается по мин. напряжению.
0 Поддержание напряжения промежуточного контура до отключения
1 Поддержание напряжения промежуточного контура до отключения/останова
2 Блокировка регулятора
Указание: P1256 = 0: Напряжение промежуточного контура поддерживается до восстановления
сетевого питания или отключения преобразователя по мин. напряжению. Частота
поддерживается на значении выше предельного значения частоты в P1257.
P1256 = 1: Если частота падает ниже предельного значения в Р1257, то напряжение
промежуточного контура поддерживается до восстановления сетевого питания,
отключения преобразователя по мин. напряжению или деактивации импульсов.
P1256 = 2: При этой опции частота уменьшается до состояния покоя, даже если
напряжение питания восстанавливается.
Если напряжение питания не восстанавливается, то частота с помощью регулятора
Vdc_min уменьшается до предельного значения в P1257. После импульсы
деактивируются, или появляется мин. напряжение. Если напряжение питания
восстанавливается, то ВЫКЛ1 активен до предельного значения в P1257. После
импульсы деактивируются.
P1257[0...2] Граница частоты
регулирования
Vdc_min [Гц]
0.00 -
599.00
2.50 U, T - DDS Float 3
Частота, при которой регулирование Vdc_min в зависимости от установки P1256, либо
поддерживает частоту вращения, либо деактивирует импульсы.
P1300[0...2] Тип управления 0 - 19 0 C(1), T - DDS U16 2
Параметры для выбора метода управления. Управляет отношением м/у частотой
вращения двигателя и предоставляемым преобразователем напряжением.
0 U/f с линейной характеристикой
1 U/f-управление с FCC
2 U/f с квадратичной характеристикой
3 U/f с программируемой характеристикой
4 U/f с линейной характеристикой и Economy-режимом
5 U/f для текстильной промышленности
6 U/f с FCC для текстильной промышленности
7 U/f с квадратичной характеристикой и Economy-режимом
19 Управление U/f с независимым заданным значением напряжения
I
Q
I
9
9
Q
3
3
