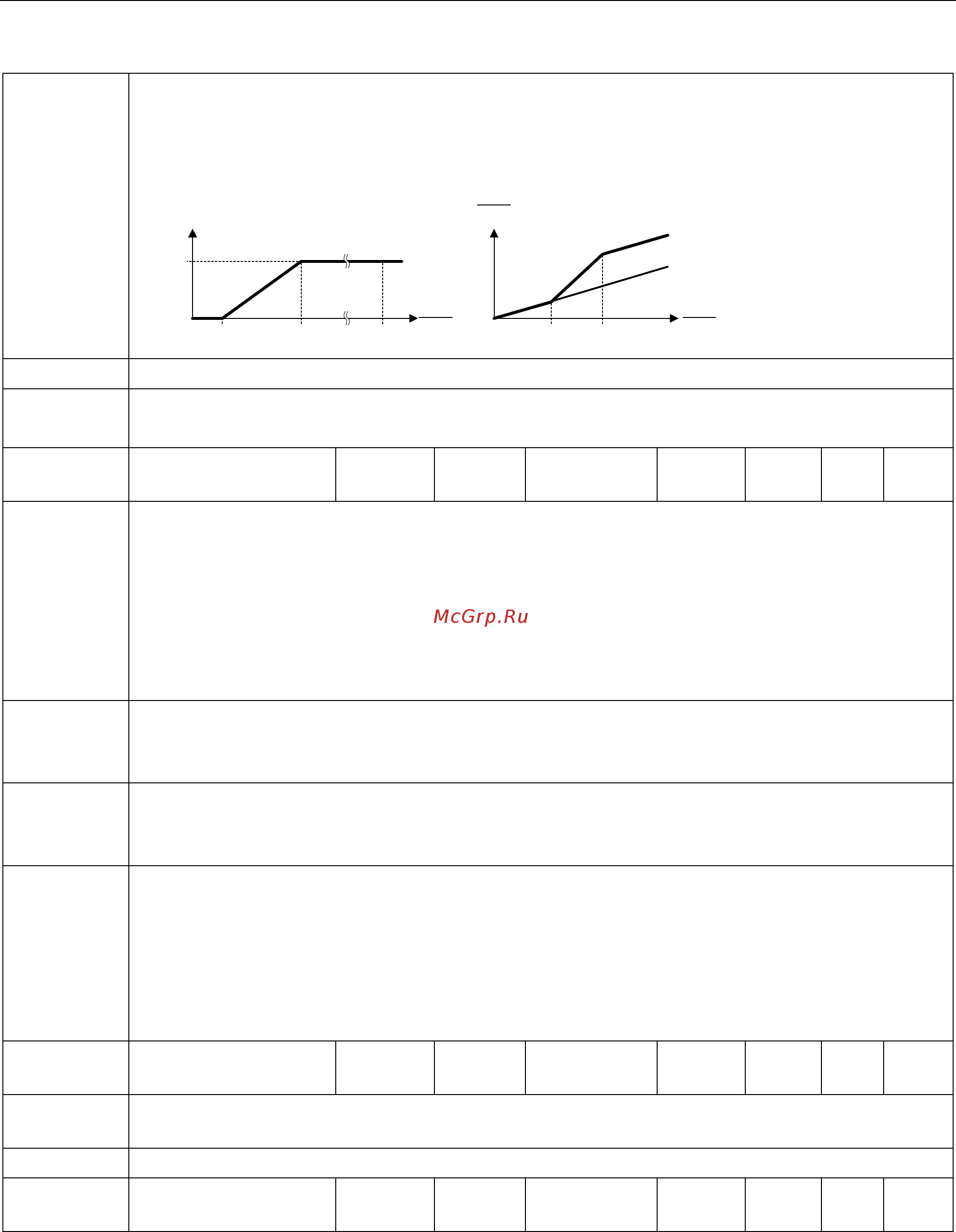

Список параметров
7.2 Список параметров
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
231
Служит для определения области действия для компенсации скольжения. Процент от
P1334 относится к ном. частоте двигателя P0310.
Верхнее пороговое значение всегда на 4 % превышает P1334.
̵͈͇͙͕͓͖͔͇͒ͣ͑͌͘͘͝͏͏͕͍͔͑͒ͣ͌͘͏ͦ
͕͓͖͔͇͑͌͘͘͝͏͕͍͔͌͐͑͒ͣ͌͘͏ͦ
͈͎͕͓͖͔͇͌͑͌͘͝͏͏͕͍͔͑͒ͣ͌͘͏ͦ
I
RXW
I
I
I
RXW
1
I
1
I
1
VHW
3
3
3
3
3
Зависимость:
Компенсация скольжения (P1335) активна.
Указание: См. P1335.
Начальная частота компенсации скольжения составляет P1334 * P0310.
P1335[0...2] Компенсация
скольжения [%]
0.0 -
600.0
0.0 U, T PROZE
NT
DDS Float 2
Параметр динамически согласует выходную частоту преобразователя таким образом,
что частота вращения двигателя поддерживается постоянной независимо от нагрузки
двигателя.
При управлении U/f частота двигателя из-за частоты скольжения всегда ниже, чем
выходная частота преобразователя. Для определенной выходной частоты, частота
двигателя уменьшается с ростом нагрузки. Такое типичное для асинхронных двигателей
поведение может быть исправлено с помощью компенсации скольжения. P1335 служит
для активации точного согласования компенсации скольжения.
Зависимость:
Установка усиления позволяет точно настроить фактическую частоту вращения
двигателя (см. P1460 управление по частоте, усиление).
P1335 > 0, P1336 > 0, P1337 = 0, если P1300 = 5, 6.
Внимание: Указанное для компенсации скольжения значение (масштабировано с P1335)
ограничивается следующим равенством:
f_Slip_comp,max = r0330 * (P1336 / 100)
Указание: P1335 = 0 %:
Компенсация скольжения деактивирована.
P1335 = 50 % – 70 %:
Полная компенсация скольжения на холодном двигателе (частичная нагрузка).
P1335 = 100 % (установка по умолчанию для прогретого двигателя):
Полная компенсация скольжения на прогретом двигателе (полная нагрузка).
P1336[0...2] Предел скольжения
[%]
0 - 600 250 U, T - DDS U16 2
Предельное значение для компенсации скольжения как процент [%] относительно r0330
(ном. скольжение двигателя), которое добавляется к заданному значению частоты.
Зависимость:
Компенсация скольжения (P1335) активна.
r1337 CO: Частота
скольжения U/f [%]
- - - PROZE
NT
- Float 3
