Список параметров
7.2 Список параметров
Преобразователь SINAMICS V20
Руководство по эксплуатации, 02/2013, A5E31871369
243

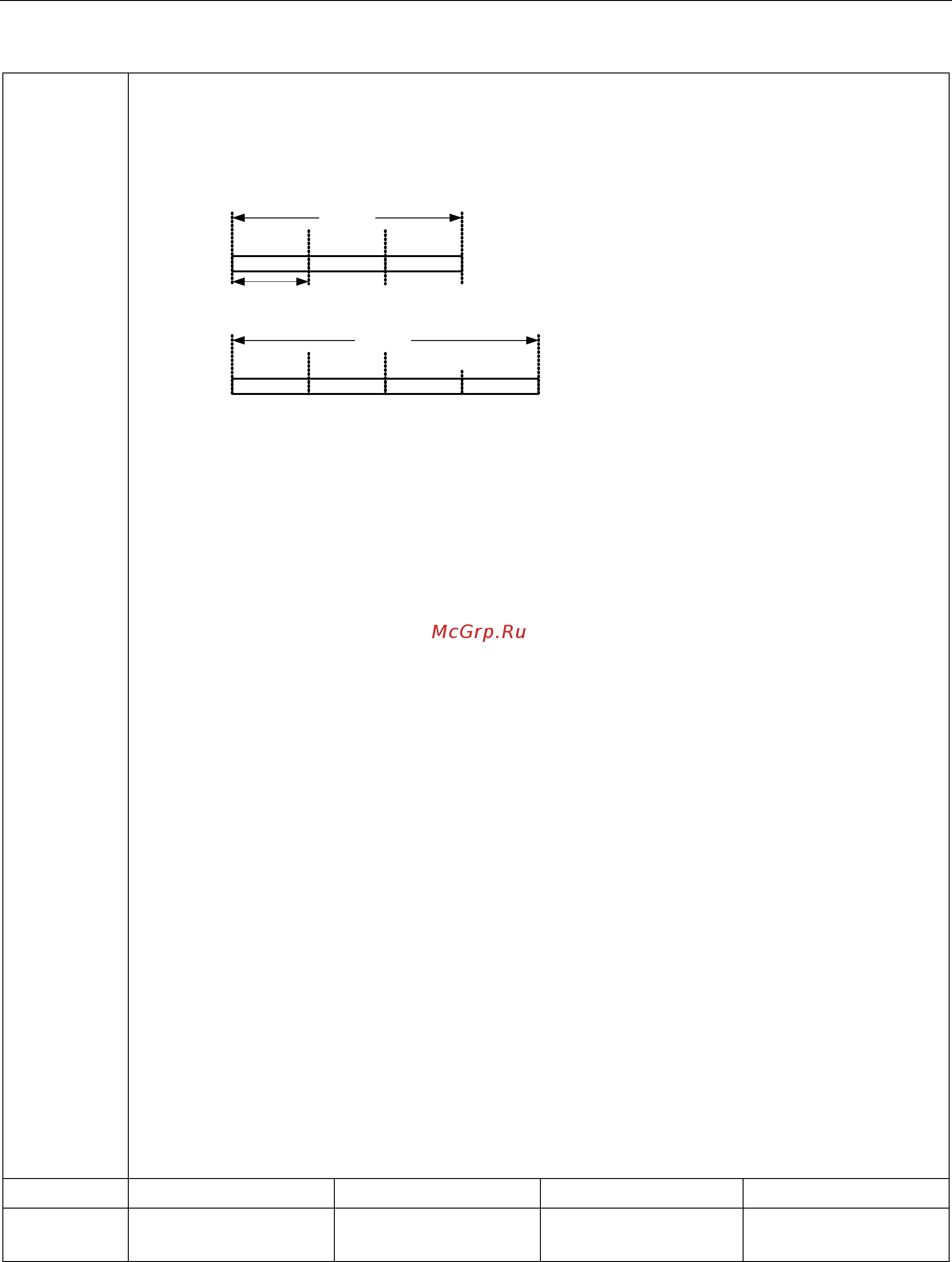

Внимание: Протокол USS состоит из данных процесса и PKW, которые могут изменяться
пользователем с помощью P2012 или P2013. P2013 определяет число слов PKW в
телеграмме USS. Через установку P2013 на 3 или 4 указывается длина слов PKW (3 =
три слова и 4 = четыре слова). Если P2013 установлен на 127, то длина слов PKW
согласуется автоматически.
P2013 = 3
P2013 = 4
PKE IND PWE
P2013
PKE IND PWE
P2013
PKE
IND
PWE
͕͉͕͒͘
͇͍͑͋͌͢b͈͏͙
̯͔͙͋͌͏͛͏͇͙͕͖͇͇͓͙͇͑͗͗͌͗
̸͚͈͏͔͋͌͑͘
̮͔͇͔͌͞͏͖͇͇͓͙͇͌͗͌͗
Если для слов PKW была выбрана постоянная длина, то может быть передано только
одно значение параметра.
В случае индексированных параметров необходимо использовать слова PKW
переменной длины, если значения всех индексов должны быть переданы в одной
единственной телеграмме.
При выборе слов PKW с постоянной длиной необходимо убедиться, что затронутое
значение может быть передано с этой длиной PKW.
P2013 = 3 определяет постоянную длину PKW, но ограничивает доступ несколькими
значениями параметров.
Если используется значение вне действительного диапазона, то создается ошибка
параметра и значение не принимается. Но это не сказывается на состоянии
преобразователя.
Это подходит для приложений, в которых параметры не изменяются, но используются и
MM3.
Использование широковещательного режима с этой установкой невозможно.
P2013 = 4, постоянная длина PKW.
Обеспечивает доступ ко всем параметрам, но индексированные параметры могут
считываться только по отдельности для каждого индекса.
Последовательность слов для пословных значений отличается от установки 3 или 127
(см. пример ниже).
P2013 = 127, самая полезная установка.
Длина ответа PKW варьируется в зависимости от количества необходимой информации.
При таких установках информация об ошибках и все индексы одного параметра могут
быть считаны одной телеграммой.
Пример:
Установка P0700 на значение 5 (P0700 = 2BC (шестн))
P2013 = 3 P2013 = 4 P2013 = 127
Master → SINAMICS 22BC 0000 0006 22BC 0000 0000
0006
22BC 0000 0006 0000
